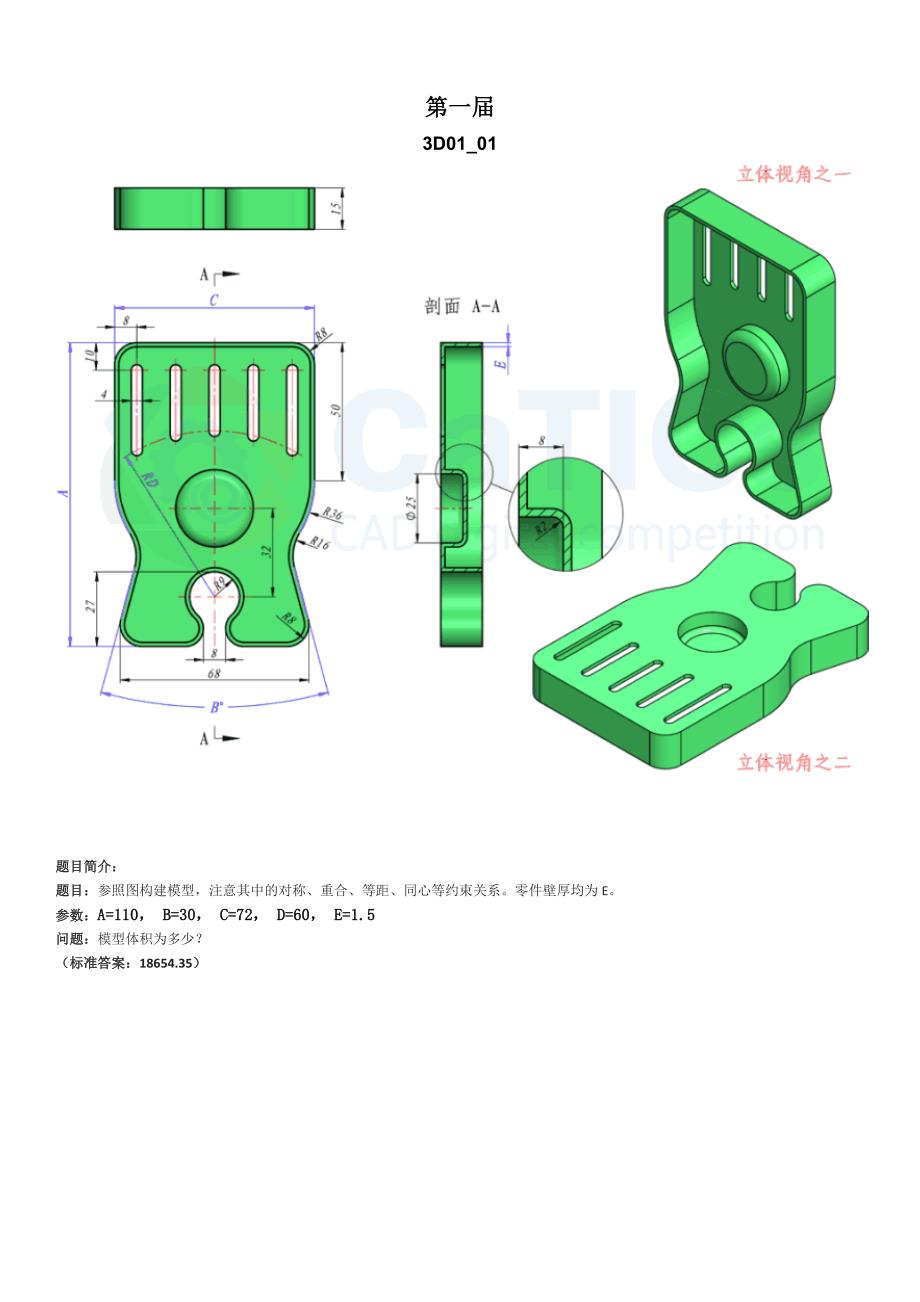

第一届第一届 3D01_01 题目简介：题目简介： 题目：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系零件壁厚均为 E 参数：参数：A=110A=110，， B=30B=30，， C=72C=72，， D=60D=60，， E=1.5E=1.5 问题：问题：模型体积为多少？ （标准答案：（标准答案：18654.35）） 3D01_02 题目简介：题目简介： 题目：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：参数：A A- -7272，， B=32B=32，， C=30C=30，， D=27D=27 问题：问题：零件模型体积为多少？ （标准答案：（标准答案：26369.97）） 3D01_03 题目简介：题目简介： 题目：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系 需要确保的尺寸和几何关系包括: 1)右侧立柱的高度为整个架体高度加 15，即图中的 A+152)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的 2xC 3)右侧立柱位于架体右侧圆角 RB 区域的中心位置，即图中的 B/2。
4)架体外缘的长宽相等，均为 D 5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心6)加强筋的上边缘与架体上方的圆角相切 参数：参数：A=45，， B=32，， C=2，， D=120 问题：问题：模型体积为多少？ （标准答案：（标准答案：75012.60）） 3D01_04 题目简介：题目简介： 题目：题目：参照图构建模型，注意除去底部 8mm 厚的区域外，其他区域壁厚都是 5mm注意模型中的对称、阵列、相切、同心等几何关 系 参数：参数：A=112A=112，， B=92B=92，， C=56C=56，， D=30D=30 问题：问题：模型体积为多少？ （标准答案：（标准答案：136708.44）） 3D01_05 题目简介：题目简介： 题目：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系 参数：参数：A=55，， B=87，， C=37，， D=43，， E=5.9，， F=119 问题：问题：模型体积为多少? （标准答案：（标准答案：281405.55281405.55）） 第二届第二届 3D02_01 题目简介：题目简介： 题目：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。
其中绿色线条上的圆弧半径都是 R3. 参数：参数：A=54，， B=80，， C=77，， D=48，， E=25 问题：问题：草图上色区域的面积是多少？ （标准答案标准答案：1526.31） 3D02_02 题目简介：题目简介： 题目：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系 参数：参数：A=20A=20，， B=40B=40，， C=30C=30，， D=18D=18，， E=108 E=108 问题：问题：模型的体积是多少？ （标准答案：（标准答案：18991.2618991.26）） 3D02_03 题目简介：题目简介： 题目：题目：参照图构建零件模型，注意其中的同心、对称、阵列等关系 参数：参数：A=85，， B=62，， C=25，， D=50，， E=32 问题：问题：该模型体积为多少？ （标准答案：（标准答案：117619.68117619.68）） 3D02_04 题目简介：题目简介： 题目：题目：请参照图构建三维模型，注意其中的同心、对称、阵列等关系 参数：参数：A=72，， B=90，， C=51，， D=20，， E=7 问题：问题：模型的体积是多少？ （标准答案：（标准答案：159549.76159549.76）） 3D02_05 题目简介：题目简介： 题目：题目：参照图构建零件模型,请注意其中的对称等几何关系。
凹陷区域周边倾角为 30 度 参数：参数：A=100，， B=16，， C=16，， D=2 问题：问题：零件体积为多少？ （标准答案：（标准答案：18326.5418326.54）） 3D02_06 题目简介：题目简介： 题目：题目：请参照图构建三维模型，主要其中不同颜色只表示模型中的不同区域，并非装配 注意其中的对称、相切、共面等几何关系 参数：参数：A=60，， B=7，， C=1，， D=4，， E=180，， F=30 问题：问题：模型的体积是多少？ （标准答案：（标准答案：4685.114685.11）） 3D02_07 题目简介：题目简介：题目：题目：请参照图构建零件模型，注意其中的水平、对称、同心等几何关系 参数：参数：A=15A=15，， B=60B=60，， C=8C=8，， D=20D=20，， E=1.3E=1.3，， F=3.6F=3.6 问题：问题：模型体积为多少？（标准答案：（标准答案：8192.038192.03）） 3D02_06 替补替补 题目：题目：参照图构建零件模型，注意其中的绿色部分的壁厚均为 G注意其中的相切、阵列、同心等关系。
参数：参数：A=120A=120，， B=72B=72，， C=49C=49，， D=60D=60，， E=30E=30，， F=85F=85，， G=2G=2 问题问题：：模型的体积是多少？ （标准答案：（标准答案：15912.9815912.98）） 第三届第三届 3D03_01 题目简介：题目简介： 题目：题目：参照图绘制草图，注意其中的水平、相切、同心、对称等几何关系 参数：参数：A=29A=29，， B=14B=14，， C=70C=70，， D=58D=58，， E=139E=139，， F=19F=19 问题：问题：草图上色区域的面积是多少？ 草图上色区域的面积是多少？ （标准答案：（标准答案：2598.562598.56）） 3D03_02 题目简介：题目简介： 题目：题目：参照图构建零件注意其中的重合、同心、相切等几何关系 参数：参数：A=45A=45，， B=16B=16，， C=136C=136，， D=45D=45，， E=3E=3 问题：问题：模型的体积是多少？ 模型的体积是多少？ （标准答案：（标准答案：10568.1710568.17）） 3D03_03 题目简介：题目简介：题目：题目：参照图构建立体模型，请注意其中孔均为贯穿孔。
参数：参数：A=60A=60，， B=35B=35，， C=60C=60，， D=130D=130，， E=50E=50 问题：问题：模型体积为多少？ （标准答案：（标准答案：58667.2058667.20）） 3D03_04 题目简介：题目简介：题目：题目：参照图构建三维模型，其中未标注的厚度（或偏距）均为 A注意模型中的同心、对称等几何关系 参数：参数：A=1A=1，， B=16B=16，， C=60C=60，， D=22D=22，， E=145E=145 问题：问题：模型的体积是多少？ （标准答案：（标准答案：3143.553143.55）） 3D03_05 题目简介：题目简介： 题目：题目：参照图构建三维模型，其中绿色部分为一束圆锥形光束（请用曲面造型），其起点为高度为 D 的圆锥顶点，光束投射到容器底 部，光照范围为红色区域（也可以用曲面造型） 参数：参数：A=17A=17，， B=22B=22，， C=32C=32，， D=40D=40，， E=200E=200，， F=5F=5，， G=240 G=240 问题：问题：1、模型体积（实体部分，即容器）为多少？2、照射区域的表面积为多少？ 1、模型体积（实体部分，即容器）为多少？ （标准答案：（标准答案：368758.58368758.58））2、照射区域的表面积为多少？ （标准答案：（标准答案：6333.376333.37）） 3D03_06 题目简介：题目简介： 题目：题目：参照图构建模型，注意其中的对称、相切、同心等约束关系。
参数：参数：A=70A=70，， B=36B=36，， C=36C=36，， D=82D=82，， E=66E=66 问题：问题：模型体积为多少？ （标准答案：（标准答案：326673.48326673.48）） 3D03_07 题目简介：题目简介：题目：题目：参照图构建立体模型，为便于描述其中的形态关系，用三种颜色表示其中绿色部分是壁厚为 2 的等壁厚形体 参数：参数：A=65A=65，， B=72B=72，， C=10C=10，， D=165D=165，， E=10E=10，， F=102F=102，， G=32G=32 问题：问题：1、模型的体积是多少？2、假设模型按照前视图形态放置在水平平台上（即绿色区域的底部接触平台） 如果保障整个模型不倾 倒，即整个模型的重心坐标在底面的投影落在绿色部分范围之内，红色尺寸所能达到的最大值是多少？ 1、模型的体积是多少？ （标准答案：（标准答案：37949.7637949.76））2、假设模型按照前视图形态放置在水平平台上………（标准答案：（标准答案：109.97109.97）） 第四届第四届 3D04_01 题目简介：题目简介： 题目：题目：参照图绘制图形，注意其中的对称、相切、重合、偏距等几何关系。
参数：参数：A=77A=77，， B=28B=28，， C=60C=60，， D=25D=25，， E=35E=35，， F=4F=4 问题：问题：图中绿色区域的面积是多少？ 图中绿色区域的面积是多少？ （标准答案：（标准答案：2175.862175.86）） 3D04_02 题目简介：题目简介： 题目：题目：参照图构建零件模型，请注意其中的对称、阵列、同心、相切等几何关系 参数：参数：A=49A=49，， B=27B=27，， C=32C=32，， D=83D=83，， E=40E=40，， F=119F=119，， G=66G=66，， T=3.3T=3.3 问题：问题：模型体积是多少？ 模型体积是多少？ （标准答案：（标准答案：105563.05105563.05）） 3D04_03 题目简介：题目简介： 题目：题目：参照图构建立体模型，注意其中的对称、相切、阵列等几何关系 参数：参数：A=6.6, B=16, C=12, D=64, E=136, F=3.8, G=96A=6.6, B=16, C=12, D=64, E=136, F=3.8, G=96 问题：问题：模型体积为多少？ （标准答案：（标准答案：46656.3946656.39）） 3D04_04 题目简介：题目简介： 题目：题目：参照图构建三维模型，请注意其中未注明的模型厚度均为 T。
注意观察模型中的对称、同心等几何关系 参数：参数：A=36, B=30, C=81, D=38, E=136, F=18, T=3A=36, B=30, C=81, D=38, E=136, F=18, T=3 问题：问题：模型体积为多少？ （标准答案：（标准答案：53699.7153699.71）） 3D04_05 题目简介：题目简介： 题目：题目：参照图构建三维模型，请注意其中未注明的模型厚度均为 T注意观察模型中的对称、相切、同心等几何关系 参数：参数：A=68, B=28, C=12, D=44, E=93, F=63, T=1.7 A=68, B=28, C=12, D=44, E=93, F=63, T=1.7 问题：问题：模型体积为多少？ （标准答案：（标准答案：11145.6811145.68）） 3D04_06 题目简介：题目简介： 题目：题目：参照图构建三维模型，请注意其中的对称、相切等几何关系。
