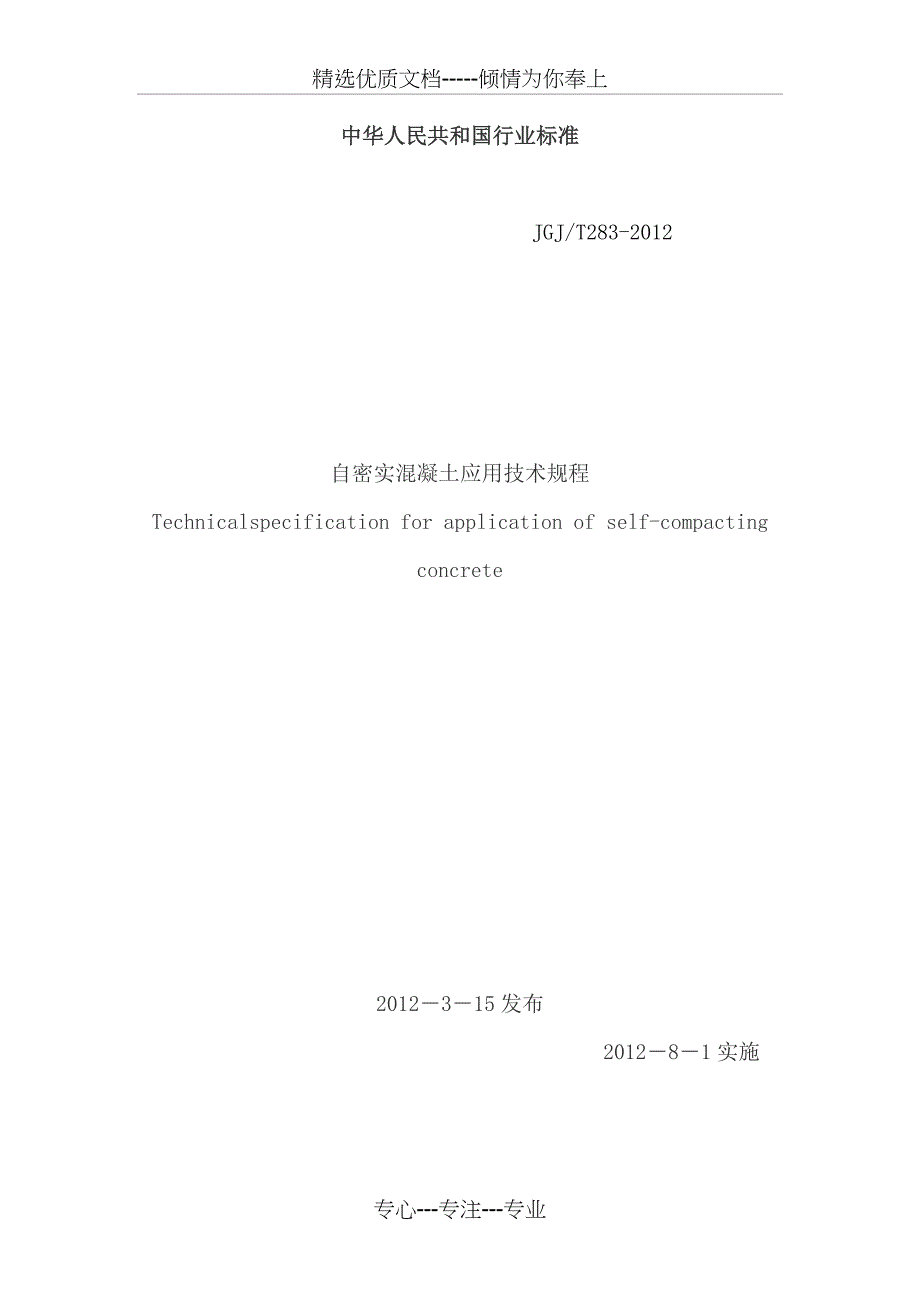

精选优质文档-----倾情为你奉上中华人民共和国行业标准 P JGJ/T283-2012 自密实混凝土应用技术规程Technicalspecification for application of self-compacting concrete 2012－3－15发布 2012－8－1实施 中华人民共和国住房和城乡建设部 发布 中华人民共和国行业标准 自密实混凝土应用技术规程Technical specification for application of self-compacting concrete 批准部门：中华人民共和国住房和城乡建设部施行日期：2012年8月1日 中国建筑工业出版社2012 北京 前 言根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划（第一批）>的通知》（建标[2010] 43号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。
本规程的主要技术内容是：1 总则；2 术语和符号；3 材料；4 混凝土性能；5 混凝土配合比设计；6 混凝土制备与运输；7 施工；8 质量检验与验收；附录A；附录B本规程中以黑体字标志的条文为强制性条文，必须严格执行本规程由住房和城乡建设部负责管理，由厦门市建筑科学研究院集团股份有限公司负责具体技术内容的解释本规程执行过程中如有意见或建议，请寄送厦门市建筑科学研究院集团股份有限公司（地址：厦门市湖滨南路62号，邮编：）目 次附：Contents77Addition：Explanation of Provisions1 总则1.0.1 为规范自密实混凝土在工程中的应用，做到技术先进、经济合理、安全适用，确保工程质量，制定本规程1.0.2 本规程适用自密实混凝土工程和预制自密实混凝土构件的材料、配合比设计、施工及验收1.0.3 自密实混凝土的材料、配合比设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定自密实混凝土试验实验室仪器配置表1，自密实混凝土坍落扩展度测定仪 2，自密实混凝土J环流动障碍高差仪（J环流动仪） 3，自密实混凝土L型仪 4，自密实混凝土V形仪（V型箱） 5，自密实混凝土U形仪（U型箱：A型欧洲标准，B型日本标准） 6，orimet流速测定仪 7.自密实混凝土拌合物稳定性检测筒 8，自密实混凝土全量检测仪 9，自密实混凝土沉降趋向试验筒 10，自密实混凝土压力泌水力试验仪 11，自密实混凝土弹性模量测定仪 12，自密实混凝土刀口约束早期开裂试验设备（模具） 13，自密实混凝土平板约束早期开裂试验模具 14，自密实混凝土静态抗离析性能试验柱模 15，自密实混凝土样品收集板 单 16，自密实混凝土双卧轴强制式搅拌机（60升专用） 17，自密实混凝土抗压抗折力学性试验机 18，自密实混凝土填充箱（K型箱） 19，自密实混凝土竖向膨胀率试验仪 20，GTM筛稳试验 术支持：沧州方圆建筑公路试验仪器厂 http;//.咨询热线：0317- 2 术语和符号2.1 术语2.1.1 自密实混凝土 self-compacting concrete具有高流动性、均匀性和稳定性，浇筑时无需外力振捣，能够在自重作用下流动密实的混凝土。
2.1.2 自密实性能 self-compacting ability混凝土浇筑时不加振捣即能依靠其自重均匀地填充到模板各处的性能2.1.3 胶凝材料 binder混凝土中水泥和矿物掺合料的总和2.1.4 扩展时间 slump-flow time T50用坍落度筒测量混凝土坍落扩展度时，自坍落度筒提起开始计时至拌合物坍落扩展度达到500mm的时间（s）2.1.5 J-环扩展度 J-Ring flow指J-环扩展度实验中，混凝土停止流动后，展开圆形的最大直径和与最大直径呈垂直方向的直径的平均值（mm）2.1.6 浮浆百分比 static segregation percent筛析实验中，混凝土静置120s±5s后，流过标准筛的浆体质量与混凝土质量的比例（%）2.2 符号2.2.1 自密实性能SF——混凝土坍落扩展度；VS——T50流动时间；PA——混凝土坍落扩展度与J-环扩展度之差；SR——混凝土浮浆百分比；ƒm——混凝土粗骨料振动离析率2.2.2 体积Vg——每立方米自密实混凝土中粗骨料的体积；Vm——每立方米自密实混凝土中砂浆的体积；Vp——每立方米自密实混凝土中去除粗、细骨料后剩下的浆体体积；Vb——每立方米自密实混凝土中胶凝材料的体积；Vw——每立方米自密实混凝土中水的体积；Va——每立方米自密实混凝土中引入的空气体积；Vs——每立方米自密实混凝土中砂的体积。
2.2.3 质量mg——每立方米自密实混凝土中粗骨料的质量；ms——每立方米自密实混凝土中细骨料的质量；mb——每立方米自密实混凝土中胶凝材料的质量；mw——每立方米自密实混凝土中用水的质量2.2.4 密度ρw——拌合水的表观密度；ρb——胶凝材料的表观密度；ρc——水泥表观密度； ρm——矿物掺合料表观密度；ρg——粗骨料的表观密度；ρs——砂的表观密度2.2.4 强度fcu,0——混凝土配制强度值2.2.5 其他β——单位体积自密实混凝土中矿物掺合料占总胶凝材料的质量分数；Φs——单位体积砂浆中砂所占的体积分数；γ——矿物掺合料胶凝系数3 材料3.1 胶凝材料3.1.1 水泥应符合现行国家标准《通用硅酸盐水泥》GB175的规定；当采用其他品种水泥时，其性能指标应符合相应标准的规定3.1.2 粉煤灰、粒化高炉矿渣粉、硅灰等矿物掺合料，其性能指标应符合国家现行相关标准的要求当采用其它掺合料时，应通过充分试验进行验证3.2 骨料3.2.1 粗骨料宜采用连续级配或2个及以上单粒径级配搭配使用，最大公称粒径不宜大于20mm；对于结构紧密的竖向构件、复杂形状的结构以及有特殊要求的工程，粗骨料的最大公称粒径不宜大于16mm。
粗骨料的针片状颗粒含量、含泥量及泥块含量，应符合表3.2.1的要求，其他性能及试验方法应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52中的相关规定表3.2.1 粗骨料的性能指标项目针片状颗粒含量含泥量泥块含量指标≤8%≤1.0%≤0.5 %3.2.2 轻粗骨料宜采用连续级配，性能指标应符合表3.2.2的要求，其它性能及试验方法应符合现行国家标准《轻集料及其试验方法第1部分：轻集料》GB/T I 7431.1和行业标准《轻骨料混凝土技术规程》JGJ51中的相关规定表3.2.2 轻粗骨料的性能相关指标项目密度等级最大粒径粒型系数24h吸水率指标≥700≤16mm≤2.0≤10%3.2.3 细骨料宜选用级配Ⅱ区的中砂，天然砂的含泥量、泥块含量应符合表3.2.3-1的要求；人工砂的石粉含量应符合表3.2.3-2的要求，当人工砂中含泥量很低（MB≤1.0），在配制C25及以下混凝土时，经试验验证能确保混凝土质量后，其石粉含量可放宽到15%试验应按现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52中的相关规定进行表3.2.3-1 天然砂的含泥量和泥块含量指标项目含泥量泥块含量指标≤3.0%≤1.0% 表3.2.3-2 人工砂的石粉含量项 目指 标≥C60C55～C30≤C25石粉含量MB﹤1.4（合格） ≤5.0% ≤7.0%≤10.0%MB≥1.4（不合格）≤2.0% ≤3.0%≤5.0%3.3 外加剂3.3.1 外加剂宜选用高性能减水剂或高效减水剂。
外加剂性能应符合现行国家标准《混凝土外加剂》GB 8076和《混凝土外加剂应用技术规范》GB 50119中的相关规定3.3.2 掺用改善拌合物性能的其他外加剂时，应通过充分试验进行验证，其性能应满足现行相关标准的要求3.3.3 掺用膨胀剂时，其性能应符合现行国家标准《混凝土膨胀剂》GB23439中的相关规定3.4 拌合用水3.4.1 自密实混凝土拌合用水应符合现行行业标准《混凝土用水标准》JGJ63的相关规定3.5 其它3.5.1 根据工程需要，自密实混凝土加入钢纤维、合成纤维时，其性能应符合现行行业标准《纤维混凝土应用技术规程》JGJ/T221中的相关规定4 混凝土性能4.1 混凝土拌合物性能4.1.1 自密实混凝土拌合物除满足凝结时间、泌水、粘稠性和保水性等普通混凝土拌合物性能外，还应满足混凝土自密实性能4.1.2 新拌混凝土自密实性能应满足建（构）筑物的结构和施工要求4.1.3 混凝土自密实性能包括填充性、间隙通过性和抗离析性，性能分级及指标测试方法可表4.1.3的规定进行，其具体测试方法应按本规程附录A进行表4.1.3 混凝土拌合物自密实性能指标检测性能性能指标测试方法测试值性能等级性能指标填充性坍落扩展度坍落扩展度SF1550 mm ~650 mmSF2660 mm ~750 mmSF3760 mm~850 mmT50扩展时间VS2 s≤T50≤5 s间隙通过性J环扩展度坍落扩展度与有环条件下的扩展度差值PA125 mm＜PA1≤50 mmPA20 mm≤PA2≤25mm抗离析性筛析法浮浆百分比SR1≤20%SR2≤15%跳桌法离析率ƒm≤10%4.1.4 自密实性能指标分为必控指标和可选指标，自密实混凝土应根据结构形状、尺寸、配筋状态、施工方式等特点，按表4.1.4选择自密实性能指标。
表4.1.4 混凝土自密实性能指标应用范围性能指标等级应用范围说明填充性SF11. 从顶部浇筑的无配筋或配筋较少的混凝土结构物（如，平板）2. 泵送浇筑施工的工程3. 截面较小，无需水平长距离流动的竖向结构物（如，桩和一些深基础）必控指标SF2适合大多的普通钢筋混凝土结构SF3适用于结构紧密的竖向构件、形状复杂的结构等（粗骨料最大公称粒径宜小于16mm）。
