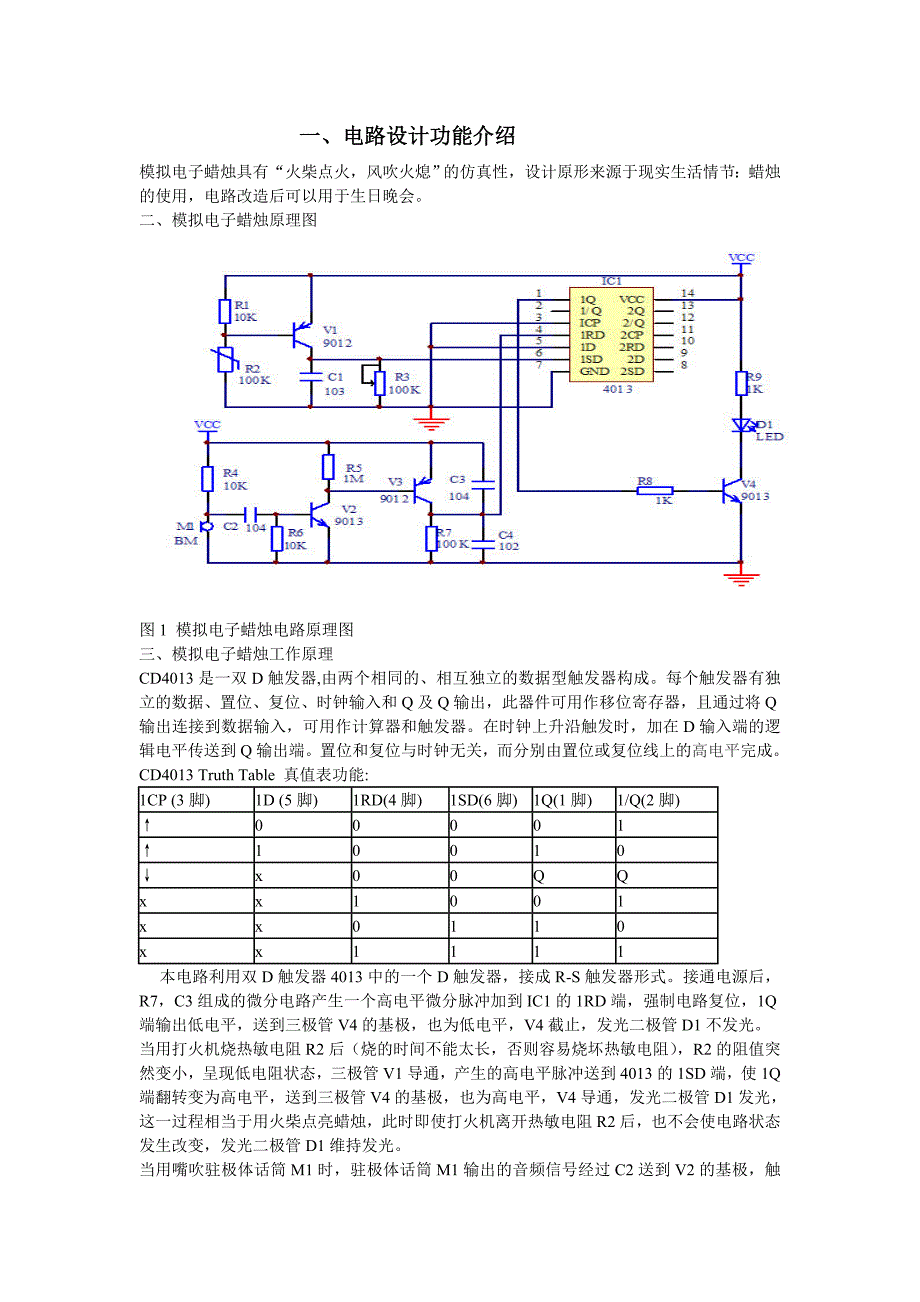

一、电路设计功能介绍 模拟电子蜡烛具有“火柴点火，风吹火熄”的仿真性，设计原形来源于现实生活情节：蜡烛的使用，电路改造后可以用于生日晚会 二、模拟电子蜡烛原理图 图1 模拟电子蜡烛电路原理图 三、模拟电子蜡烛工作原理 CD4013是一双D触发器,由两个相同的、相互独立的数据型触发器构成每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端置位和复位与时钟无关，而分别由置位或复位线上的高电平完成 CD4013 Truth Table 真值表功能: 1CP (3脚) 1D (5脚) 1RD(4脚) 1SD(6脚) 1Q(1脚) 1/Q(2脚) ↑ 0 0 0 0 1 ↑ 1 0 0 1 0 ↓ x 0 0 Q Q x x 1 0 0 1 x x 0 1 1 0 x x 1 1 1 1 本电路利用双D触发器4013中的一个D触发器，接成R-S触发器形式接通电源后，R7，C3组成的微分电路产生一个高电平微分脉冲加到IC1的1RD端，强制电路复位，1Q端输出低电平，送到三极管V4的基极，也为低电平，V4截止，发光二极管D1不发光。
当用打火机烧热敏电阻R2后（烧的时间不能太长，否则容易烧坏热敏电阻），R2的阻值突然变小，呈现低电阻状态，三极管V1导通，产生的高电平脉冲送到4013的1SD端，使1Q端翻转变为高电平，送到三极管V4的基极，也为高电平，V4导通，发光二极管D1发光，这一过程相当于用火柴点亮蜡烛，此时即使打火机离开热敏电阻R2后，也不会使电路状态发生改变，发光二极管D1维持发光 当用嘴吹驻极体话筒M1时，驻极体话筒M1输出的音频信号经过C2送到V2的基极，触发V2导通因R5的阻值比较大，故V2的集电极电位降得很低，PNP型三极管V3的基极电位也就很低，从而V3导通，高电平脉冲送到触发器1RD端触发器复位，1Q端由高电平变为低电平，V4截止，发光二极管D1熄灭，实现“风吹火熄”的仿真效果 四、模拟电子蜡烛元件清单及实物图 模拟电子蜡烛电路元件列表 序号 名称 代号 规格 数量 备注 1 电阻 R1 10K 1 2 热敏电阻 R2 100K 1 电磁炉专用 3 电位器 R3 100K(104) 1 4 电阻 R4,R6 10K 2 5 电阻 R5 1M 1 6 电阻 R7 100K 1 7 电阻 R8,R9 1K 2 8 电容 C1 103 1 9 电容 C2,C3 104 2 10 电容 C4 102 1 11 驻极体话筒 M1 驻极体 1 12 发光二极管 D1 3mm 1 13 三极管 V1,V3 9012 2 14 三极管 V2,V4 9013 2 15 双D触发器 IC1 CD4013 1 16 IC座 DIP14P 1 17 万能板 玻纤板7*9 1 18 单排针 1*4PIN2.54mm 3 19 焊锡及导线 0.8凯纳/0.5单股 若干 。
