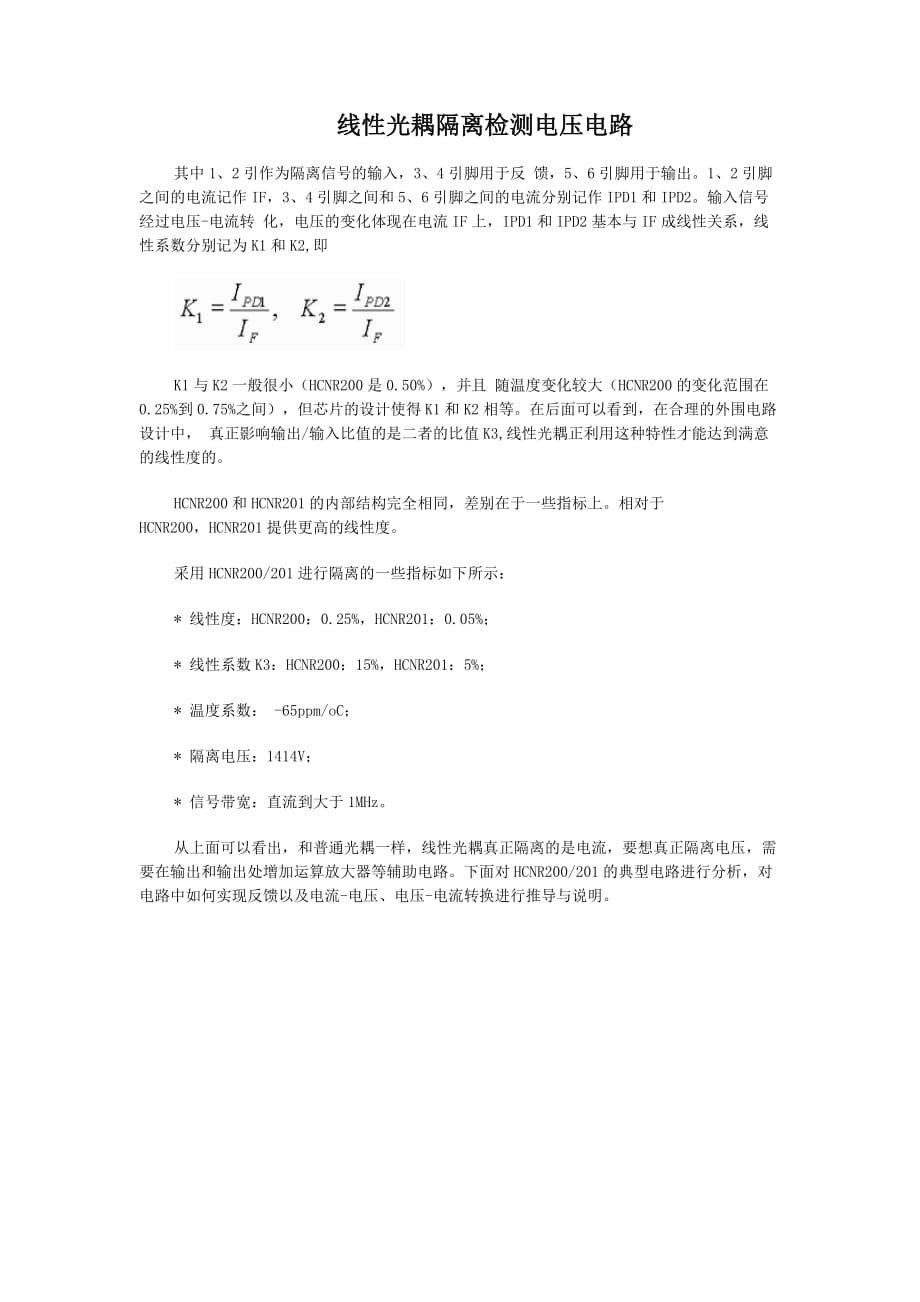

线性光耦隔离检测电压电路其中1、2引作为隔离信号的输入，3、4引脚用于反 馈，5、6引脚用于输出1、2引脚之间的电流记作IF，3、4引脚之间和5、6引脚之间的电流分别记作IPD1和IPD2输入信号经过电压-电流转 化，电压的变化体现在电流IF上，IPD1和IPD2基本与IF成线性关系，线性系数分别记为K1和K2,即K1与K2一般很小（HCNR200是0.50%），并且 随温度变化较大（HCNR200的变化范围在0.25%到0.75%之间），但芯片的设计使得K1和K2相等在后面可以看到，在合理的外围电路设计中， 真正影响输出/输入比值的是二者的比值K3,线性光耦正利用这种特性才能达到满意的线性度的HCNR200和HCNR201的内部结构完全相同，差别在于一些指标上相对于HCNR200，HCNR201提供更高的线性度采用HCNR200/201进行隔离的一些指标如下所示：* 线性度：HCNR200：0.25%，HCNR201：0.05%；* 线性系数K3：HCNR200：15%，HCNR201：5%；* 温度系数： -65ppm/oC；* 隔离电压：1414V；* 信号带宽：直流到大于1MHz。
从上面可以看出，和普通光耦一样，线性光耦真正隔离的是电流，要想真正隔离电压，需要在输出和输出处增加运算放大器等辅助电路下面对HCNR200/201的典型电路进行分析，对电路中如何实现反馈以及电流-电压、电压-电流转换进行推导与说明 设运放负端的电压为，运放输出端的电压为，在运放不饱和的情况下二者满足下面的关系：Vo=Voo-GVi (1)其中是在运放输入差模为0时的输出电压，G为运放的增益，一般比较大忽略运放负端的输入电流，可以认为通过R1的电流为IP1，根据R1的欧姆定律得：通过R3两端的电流为IF，根据欧姆定律得：其中,为光耦2脚的电压，考虑到LED导通时的电压（）基本不变，这里的作为常数对待根据光耦的特性，即 K1=IP1/IF (4)将和的表达式代入上式，可得： 上式经变形可得到：将的表达式代入（3）式可得：考虑到G特别大，则可以做以下近似：这样，输出与输入电压的关系如下：可见，在上述电路中，输出和输入成正比，并且比例系数只由K3和R1、R2确定一般选R1=R2，达到只隔离不放大的目的。
