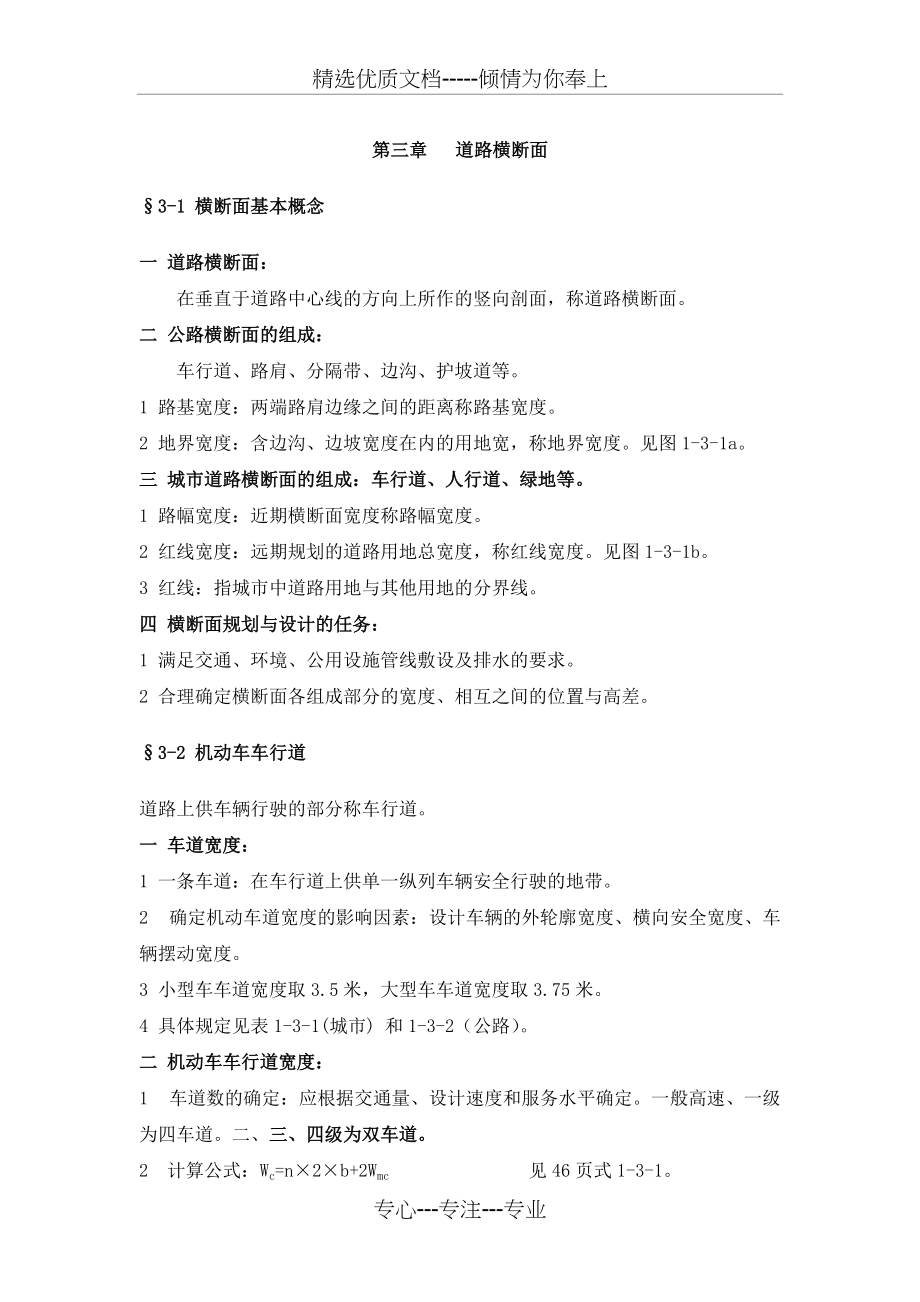

精选优质文档-----倾情为你奉上第三章 道路横断面§3-1 横断面基本概念一 道路横断面：在垂直于道路中心线的方向上所作的竖向剖面，称道路横断面二 公路横断面的组成：车行道、路肩、分隔带、边沟、护坡道等1 路基宽度：两端路肩边缘之间的距离称路基宽度2 地界宽度：含边沟、边坡宽度在内的用地宽，称地界宽度见图1-3-1a三 城市道路横断面的组成：车行道、人行道、绿地等1 路幅宽度：近期横断面宽度称路幅宽度2 红线宽度：远期规划的道路用地总宽度，称红线宽度见图1-3-1b3 红线：指城市中道路用地与其他用地的分界线四 横断面规划与设计的任务：1 满足交通、环境、公用设施管线敷设及排水的要求2 合理确定横断面各组成部分的宽度、相互之间的位置与高差§3-2 机动车车行道道路上供车辆行驶的部分称车行道一 车道宽度：1 一条车道：在车行道上供单一纵列车辆安全行驶的地带2 确定机动车道宽度的影响因素：设计车辆的外轮廓宽度、横向安全宽度、车辆摆动宽度3 小型车车道宽度取3.5米，大型车车道宽度取3.75米4 具体规定见表1-3-1(城市) 和1-3-2（公路）二 机动车车行道宽度：1 车道数的确定：应根据交通量、设计速度和服务水平确定。
一般高速、一级为四车道二、三、四级为双车道2 计算公式：Wc=n×2×b+2Wmc 见46页式1-3-1例1-3-1 经预测某三幅路东西向的高峰小时交通量为：公共汽车50辆/h，摩托车50辆/h，普通汽车400辆/h，小汽车380辆/h，西东向的交通量为对向的3/4，V=60km/h，车头时距位2.08s，交叉口平均间距为800米，交通信号周期为120秒，绿灯时间为55秒，交叉口影响系数为0.5，主干线查得道路分类系数为0.8，试计算机动车车行道的宽度解：三幅路属于主干道，设计车型为小汽车，将其他车型换算为小汽车的高峰小时交通量为1 交通量Q=380×1+400×1.5+50×1.5+50×0.5=1080（pcu/h）2 东西向为最大交通量，不需考虑方向不均匀系数3 计算可能的通行能力：依V=60km/h，查表得车头时距位2.08s，，则一条车道上的可能通行能力是N=3600/2.08=1730（pcu/h）4 计算设计通行能力：根据主干线查得道路分类系数为0.8根据车速、交叉口间距、信号灯时间查表1-2-8得交叉口影响系数为0.5则：Ni=N×0.5×0.8=1730×0.8×0.5=692（pcu/h）5 估算单向车道数：n=Q/ Ni=1080/692=1.56， 取两车道。
6复核通行能力单向双车道的通行能力=692（1+0.85）=1280（pcu/h）实际通行能力大于交通辆，说明能满足要求7 验算服务水平：1080/1280=0.84，界于服务水平三级的0.76-0.95之间属于三级水平8 车行道宽度= Wc=n×2×b+2Wmc =2（2×3.5+0.5）=15总结确定车道宽度的步骤：1 计算交通量2 计算可能通行能力、设计通行能力3 估算单向车道数4 复核通行能力5 验算服务水平6 计算车道宽度： Wc=n×2×b+2Wmc§3-3 横断面组成一 各级公路横断面的组成：1 高速、一级整体式包括：行车道、中间带、路肩、应急停车带、爬坡车道、变速车道等组成2 非整体式不包括中间带3二、三、四级公路横断面组成：行车道、路肩及错车道二 附加车道：1 错车道：四级公路路基宽度采用4.5米时，应在不大于300米的距离内选择有利地点设置错车道，并使驾驶员能看到相邻两错车道之间的车辆设置错车道路段的路基宽度应不小于6.5米，有效长度应不小于20米2 爬坡车道：高速公路、一级公路及双车道二级公路在连续上坡路段，当行驶速度、通行能力、安全等受到汽车影响时，应设置爬坡车道，宽度3.5米。
1） 高速路的爬坡车道设置在紧靠行车道的外侧，占用硬路肩见图1-3-22） 一级及二级公路的爬坡车道设置在紧靠行车道的外侧，原硬路肩移至爬坡车道外侧3加减速车道：高速公路、一级公路的公路与公路平面交叉，公路与公路互通式立体交叉，服务区、停车区、公共汽车停靠站、管理与养护设施等与主线衔接出入口处，应设置加减速车道，其宽度为3.5米或3.75米设置加减速车道的路段路基必须加宽，不可占用硬路肩4 紧急停车带：高速公路、一级公路的右侧硬路肩小于2.5米时，应设置紧急停车带紧急停车带宽度为3.5米间距不小于300-500米见图1-3-45 避险车道：连续长陡下坡路段，应设置避险车道，宽度不小于4.5米三 路肩：位于行车道外缘至路基边缘，具有一定宽度的带状部分称路肩1 作用：保护行车道、供临时停车、作路面的横向支撑、供行人行走2 分类：硬路肩和土路肩3 宽度：见表1-3-5布置见图1-3-3四 分车带：多幅路横断面范围内，沿道路纵向设置的带状非行车部分为分车带有中央分车带和两侧分车带1 中央分车带：通常在高速公路、一级公路与城市快速路上，用来分隔对向车流、防止车辆互撞，以保障交通安全用来设置防护栏、标志及绿化。
长度2公里间设置一个开口，布置图见图1-3-5及图1-3-62 两侧分车带：用来分隔机动车和非机动车3 固定式分车带：用缘石围砌，高出路面15-20cm4 活动式分车带：用混凝土柱、铁柱或石柱作成，柱间缀以铁链或钢管高度0.7米，占地0.3-0.5米，路幅受限时占地可减少为0.1-0.15米特点：灵活5分车道长度：200-150米五公路横断面形式和路基宽度：路基宽度见表1-3-9（整体）和1-3-10（分离）六 路缘石：是设在路面边缘与横断面其他组成部分分界处的标石如人行道边缘部分的缘石、交通岛、安全岛等四周的缘石、以及路面与路肩分界处的缘石有立式、平式、和斜式七 边沟与街沟：1 边沟：排除路面及边坡汇集的地表水，确保安全行车和路基与边坡的稳定设置要求：1） 底宽和沟深不小于0.4米2） 纵坡不小于0.5%，纵坡大于3%时，为防止冲刷应对边沟进行加固3） 边沟边坡一般取1：1-1：1.54） 长度：200-300米最长不超过500米2 街沟：指城市道路路面边缘处，由立缘石与平石或铺装路面形成的侧沟八 路拱：为了迅速排除路面上的雨水、防止雨水渗入路基降低路基强度以及减少轮胎与路面之间的摩阻力，路面通常作成中间高并向两侧倾斜的拱形，称路拱。
一） 路拱坡度与道路横坡的取值：1 一般公路路拱横坡为2%2 城市非机动车道和人行道作成向雨水口方向倾斜的单向横坡坡度1.5%-2%3 公路硬路肩的横坡度：可采用与车行道相同的横坡度4 土路肩横坡度：比行车道或硬路肩大1%-2%二） 路拱形式：有直线型、折线型和抛物线型§3-4 非机动车道、人行道一 非机动车道：供自行车、三轮车、平板车及兽力车等行驶的车道各车辆有不同的车速和车宽，非机动车道布置宽度见表1-3-12二 人行道：1 功能：满足步行交通的需要，同时还应满足绿化布置、地上杆柱、地下管线、交通标志、信号设施、护栏等公用附属设施安置的需要人行道的宽度包括：步行道、设施带、绿化带等的宽度2 人行道宽度：1）人行道宽度，推荐最小值见表1-3-132）设施带：道路两侧的行人护栏、照明杆柱等不设基座的宽度为0.25米，设基座时为0.5米，杆柱含基座时为1-1.5米3） 绿化带：灌木丛为0.8-1.5米，单行乔木为1.5-2.0米，方型树池每边净宽为1.5米 ，矩形树池的净宽和净长为1.2×1.8米3 人行道的布置：基本型见图1-3-10§3-5 道路横断面布置一 道路横断面的形式、特点与选择：见图1-3-11，表1-3-14。
一） 单幅路：1单幅路：车行道上不设置分车带，以路面划线标志组织交通，或虽不作划线标志，但机动车在中间行驶，非机动车在两侧靠右行驶的道路2特点；占地少，投资省具有机动车和非机动车错时利用率高的优点；但车种混杂不安全3适用：交通量不大的次要道路见图1-3-11二） 双幅路：1双幅路：用中间分车带分隔双向机动车车流，将车行道一分为二的道路2 特点：安全3 适用于：高速和一级公路4 不适用于：城市中心吸引人流公共建筑较多的街道，可用于中小城市三） 三幅路：1用两条分车带分隔机动车和非机动车车流，将车行道分为三部分的称三幅路2 特点：机动灵活、可分期修建3 适用于：机动车和非机动车流量均较大的主干路四） 四幅路：1用三条分车带使机动车对向分流、机动车和非机动车车流分隔，将车行道分为四部分的称三幅路2 特点：安全、快速、但占地多3 适用于：快速路和大城市交通量大的主干路二道路横断面的综合设计：1 路幅与沿街建筑高度的协调：保证沿街建筑的通风和日照2 横断面布置与道路功能的协调：保证有足够的机动车车道和必要的分隔设施，达到双向分流、人车分流以保障交通安全3 横断面布置与地形的协调：因地制宜4 横断面布置的近远期结合：道路红线规划时，应考虑各组成部分必要的宽度和横断面选型，并注意留有余地。
5 施工横断面：计算土石方数量§3-6 桥梁、隧道的横断面布置一 桥梁横断面：包括车行道与人行道两部分一般桥梁宽度与道路宽度基本相同，但人行道可窄一些，绿化带可省略1 高等级公路上的特大型桥梁：采用整体式时：中间带和路肩的宽度减小到表1-3-5和1-3-7的最小值采用分离式时：建上下两座桥梁，宽度内应包括应路肩和防撞墙的宽度2 中小桥的桥面宽度应与道路近期横断面同宽3 大中桥：行车道、路缘带与道路同宽，桥上不设停车带，分隔带减少到不小于1米4 桥梁宽度与道路不同时应设渐变率为1：15-1：30 渐变带二 隧道的横断面：由车道、左侧、右侧侧向宽度、检修道（或人行道或余宽）组成1左侧、右侧侧向宽度数值见表1-3-15相当于高速、一级公路的左、右路缘带2 高速、一级公路的隧道应在两侧设置检修道，宽度大于0.75米3 二、三级公路的隧道内应设置人行道（兼检修道功能），宽度大于0.75米4 四级公路的隧道可不设人行道，但保留不小于0.25米的余宽5 特长隧道、长隧道内右侧硬路肩宽度小于2.5米时，应设紧急停车带、，宽度为3.5米，长度不小于30米，间距不大于750米6 四级路为单车道时，隧道应按双车道修建。
三 越江隧道的横断面：1 盾构法施工的隧道横断面：见图1-3-142 沉管法施工的隧道横断面：见图1-3-15作业：1． 什么是道路横断面？2． 什么是路基宽度和地界宽度？3． 附加车道有哪些类型？4． 路肩的定义和作用分别是什么？5． 道路横断面的形式、特点及适用场合分别是什么？6． 说明计算车道宽度的步骤 专心---专注---专业。
