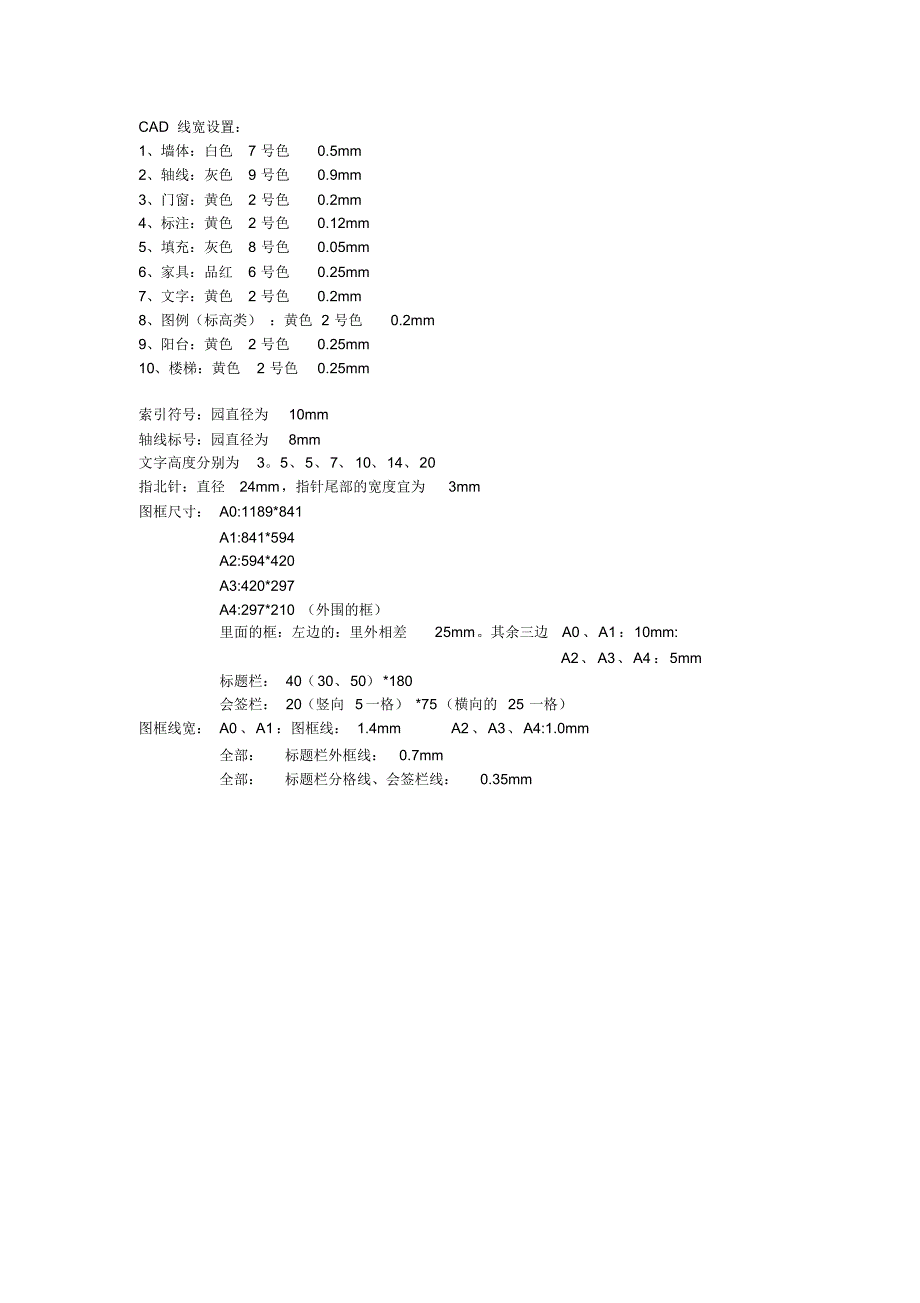

CAD 线宽设置：1、墙体：白色7 号色0.5mm 2、轴线：灰色9 号色0.9mm 3、门窗：黄色2 号色0.2mm 4、标注：黄色2 号色0.12mm 5、填充：灰色8 号色0.05mm 6、家具：品红6 号色0.25mm 7、文字：黄色2 号色0.2mm 8、图例（标高类） ：黄色 2 号色0.2mm 9、阳台：黄色2 号色0.25mm 10、楼梯：黄色2 号色0.25mm 索引符号：园直径为10mm 轴线标号：园直径为8mm 文字高度分别为35、5、7、 10、14、20 指北针：直径24mm，指针尾部的宽度宜为3mm 图框尺寸： A0:1189*841 A1:841*594 A2:594*420 A3:420*297 A4:297*210 （外围的框）里面的框：左边的：里外相差25mm其余三边A0、A1：10mm: A2、 A3、A4：5mm 标题栏： 40（30、50） *180 会签栏： 20（竖向 5一格） *75（横向的 25 一格）图框线宽： A0、A1：图框线： 1.4mm A2、A3、A4:1.0mm 全部：标题栏外框线：0.7mm 全部：标题栏分格线、会签栏线：0.35mm 图名说明和比例说明下的粗线线性为0.5mm。
字体样式详下表（或详制图模板）：用 途字 型字高（ mm）高宽比项目名、图名华文细黑 5 0.7 编号、比例、日期、图号华文细黑 3 0.7 剖切索引文字gbcbig.shx 3 节点图名gbcbig.shx 8 标注文字romans.shx 3 0.7 。
