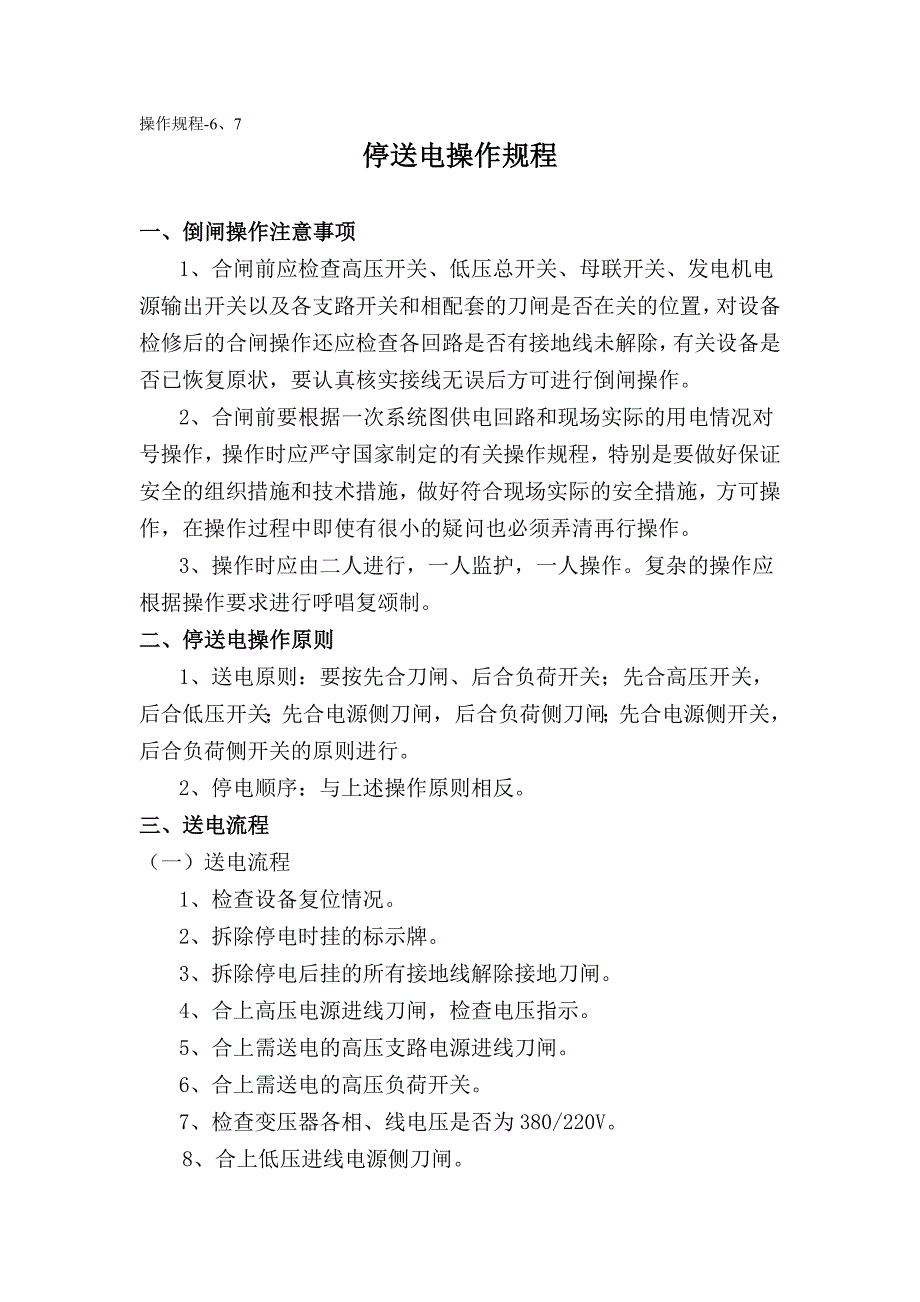

操作规程-6、7 停送电操作规程停送电操作规程 一、倒闸操作注意事项一、倒闸操作注意事项 1、合闸前应检查高压开关、低压总开关、母联开关、发电机电 源输出开关以及各支路开关和相配套的刀闸是否在关的位置，对设 备检修后的合闸操作还应检查各回路是否有接地线未解除，有关设 备是否已恢复原状，要认真核实接线无误后方可进行倒闸操作 2、合闸前要根据一次系统图供电回路和现场实际的用电情况对 号操作，操作时应严守国家制定的有关操作规程，特别是要做好保 证安全的组织措施和技术措施，做好符合现场实际的安全措施，方 可操作，在操作过程中即使有很小的疑问也必须弄清再行操作 3、操作时应由二人进行，一人监护，一人操作复杂的操作应 根据操作要求进行呼唱复颂制 二、停送电操作原则二、停送电操作原则 1、送电原则：要按先合刀闸、后合负荷开关；先合高压开关， 后合低压开关；先合电源侧刀闸，后合负荷侧刀闸；先合电源侧开 关，后合负荷侧开关的原则进行 2、停电顺序：与上述操作原则相反 三、送电流程三、送电流程 （一）送电流程 1、检查设备复位情况 2、拆除停电时挂的标示牌 3、拆除停电后挂的所有接地线解除接地刀闸 4、合上高压电源进线刀闸，检查电压指示。
5、合上需送电的高压支路电源进线刀闸 6、合上需送电的高压负荷开关 7、检查变压器各相、线电压是否为 380/220V 8、合上低压进线电源侧刀闸 9、合上低压进线侧空气开关 10、根据运行情况确定是否合母联刀闸、开关 11、合上电源切换柜进线刀闸 12、合上电源切换柜断路器，并把 KK 开关转至手动位 13、根据要求合上各支路电源进线刀闸、断路器 14、 投入并调节无功补偿装置使 COSθ = 0.9（滞后）并转入 自动运行 15、 检查各主干及支路电源是否对称，各电气元件是否发热过 载 16、 合上发电机电源输出开关，并把电源切换屏控制开关置于 自动位置 17、 把电源切换屏控制开关转至自动位置 （二）全部停电工作流程： 1、把电容柜控制器的开关转至手动位置并逐组切除 2、拉开电容柜断路器、刀闸并放电 3、切断各支路送电断路器及支路电源进线刀闸 4、把电源切换柜及发电机控制柜 KK 开关扳至停止位置 5、切断母联开关及母联刀闸 6、切断各路低压电源进线主空气开关及低压主开关电源刀闸 7、切断各支路高压断路器及高压支路隔离开关 8、切断高压电源进线总负荷开关及总刀闸（隔离开关） 9、切断柴油机组油路阀，拆除发电机组启动电池引线。
10、对发电机组电源输出开关，高低压侧电源进出线、母线、 变压器、电容器、电缆及开关，刀闸上下各侧进线反复验电，并充 分放电验电时应反复试验验电器证明验电器完好 11、在可能来电的各侧分别装设接地线（先接地端、后接导体 端）并合上高压支路接地刀闸 12、在可能来电的各机房，开关柜分别立即上锁并悬挂“线严 禁合闸”的标识牌。
