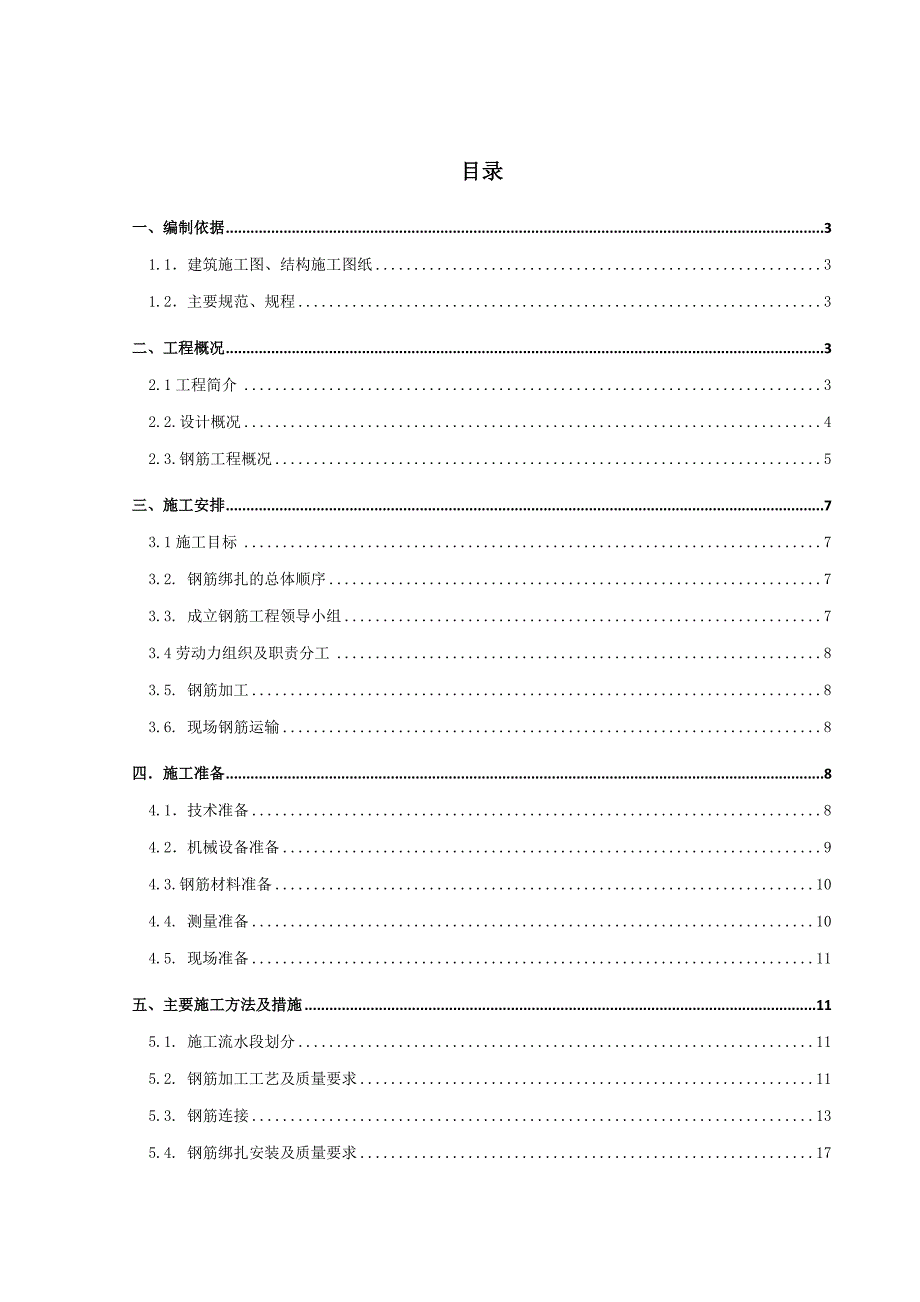

目录一、编制依据 31.1．建筑施工图、结构施工图纸 31.2．主要规范、规程 3二、工程概况 32.1工程简介 32.2.设计概况 42.3.钢筋工程概况 5三、施工安排 73.1施工目标 73.2. 钢筋绑扎的总体顺序 73.3. 成立钢筋工程领导小组 73.4劳动力组织及职责分工 83.5. 钢筋加工 83.6. 现场钢筋运输 8四．施工准备 84.1．技术准备 84.2．机械设备准备 94.3.钢筋材料准备 104.4. 测量准备 104.5. 现场准备 11五、主要施工方法及措施 115.1. 施工流水段划分 115.2. 钢筋加工工艺及质量要求 115.3. 钢筋连接 135.4. 钢筋绑扎安装及质量要求 175.5. 底板、基础梁钢筋绑扎 185.6. 框架柱钢筋绑扎 205.7. 梁与板钢筋绑扎 256. 钢筋工程质量标准及技术质量控制措施 276.1. 施工过程质量控制及要求 276.2. 质量及技术控制措施 317. 其它事项及保证措施 337.1. 钢筋检验及试件验收 337.2. 成品保护 337.3. 主要安全措施 33一、编制依据1.1．建筑施工图、结构施工图纸1.2．主要规范、规程序号名 称编 号类 别1建筑工程施工质量验收统一标准GB50300-2001国家2混凝土结构工程施工质量验收规范（2011版）GB50204-2002国家3混凝土结构工程施工规范GB50666-2011国家4建筑抗震设计规范GB50011-2001国家5工程测量规范GB50026-2007国家6建筑结构荷载规范GB50009-2001国家7混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1国家8建筑工程冬期施工规程JGJ/T104-2011行业9建筑施工安全检查标准JGJ59-2011行业10建筑物抗震构造详图11G329-1国家11普通螺纹基本尺寸GB/T 196国家12普通螺纹公差与配合GB/T 197国家13钢筋机械连接通用规程JGJ107-2010行业14钢筋焊接及验收规程JGJ18-2003行业15建筑机械使用安全技术规程JGJ33-2001行业16施工现场临时用电安全技术规程JGJ46-2005行业二、工程概况2.1工程简介序号项 目内 容1工程名称中央储备粮北京顺义直属库新建储备仓项目2工程地址北京市顺义区南法信镇3建设单位中央储备粮北京顺义直属库4设计单位国贸工程设计院5监理单位北京华清技科工程管理有限公司6承建单位北京建工集团7质量要求合格2.2.设计概况2.2.1建筑设计概况序号项 目内 容1工程性质公共建筑2建筑面积13741m²3建筑层数单层建筑4建筑檐高11.6m5建筑高度+0.00绝对标高36米、36.2米室内外高差0.3米6耐火等级二级2.2.2 结构设计概况序号项 目内 容1结构形式基础结构形式独立基础主体结构形式现浇钢筋砼框排架结构2地质、水位土质情况粘质粉土②砂质粉土③粉质粘土④砂质粉土地下水位不需降水3地基地基持力层采用复合地基④砂质粉土4混凝土强度等级基础C10、C35结构C305抗震等级工程设防烈度8度抗震等级二级6钢筋类别一级钢6、8、10三级钢12、14、16、20、22、25、287结构断面尺寸梁断面尺寸（mm）370×600、490×600、240×490、300×490、300×370、240×370、柱断面（mm）500*9002.3.钢筋工程概况2.3.1钢筋明细主要部位钢筋类型主要规格主筋或箍筋间距连接形式柱HPB300/HRB40028、25、10、8、100、200机械连接梁 HPB300/HRB40016、18、20、25、22、8、14100/200机械连接或搭接Ⅰ级钢（HPB300）、Ⅲ级钢（HRB400）2.3.2钢筋保护层厚度基础楼板梁柱独立基础地梁、柱15mm20mm20mm40mm35mm保护层的厚度是指最外层钢筋至构件外表皮的距离2.3.3 钢筋接头位置：受力钢筋的机械接头位置应相互错开，错开距离不得小于35d且不小于500mm,接头区段内的受力钢筋接头面积不大于50%的钢筋总面积；梁接头下铁宜设置在箍筋加密区边缘，在距离支座1/3 范围内，上铁在跨中1/3 范围内，并错开50%。
基础梁相反设置柱接头位置距嵌固部位≥1/3 柱净高,且接头上下错开距离大于35d2.3.4钢筋绑扎一般要求及抗震要求⑴纵向受拉钢筋锚固长度抗震等级混凝土强度等级钢筋级别锚固长度d（mm）二级C35HRB40037d二级C30HRB40040d⑵纵向受拉钢筋绑扎搭接长度纵向受拉钢筋搭接长度修正系数表纵向钢筋搭接接头百分率%≦2550100修正系数1.21.41.62.3.5其它要求：框架柱插筋弯钩，外侧弯钩向内，内墙柱弯钩应向两边2.3.6梁、柱钢筋加密区：⑴梁加密区要求：抗震等级梁箍筋加密区长度：按图纸要求进行加密⑵柱加密区高度：①柱长边、≥500mm、1/6 柱净高,取三者最大值；②框架四角柱全高加密，错层柱全高加密；③基础柱地下部分加密区，为出反梁1/3 柱净高；④短柱全高加密2.3.9 钢筋焊接使用焊条E43：用于焊接HPB300级钢筋HPB335、HRB400、Q235BE50：用于焊接HRB400、 HPB335、 HPB300 级钢筋焊接：2.3.10钢筋的施工难点1、钢筋节点部位钢筋较密，不宜施工、柱筋比较多，因此要注意插筋位置的准确2、钢筋型号多，用量大，对钢筋加工、绑扎带来一定的难度。
3、梁、柱、的接头处理是施工的难点2.3.11钢筋料场布置由于本工程场地比较大计划布置1个大的钢筋料场，料场场地地面按公司标准进行硬化，直条钢筋存放处砌筑防水墩，并按标识存放钢筋搭设钢筋加工棚场地选择应便于运输三、施工安排3.1施工目标3.1.1 质量目标钢筋分项工程检验批全部合格；3.1.2 工期目标2013年5月10日基础部分钢筋工程施工完毕2013 年7 月1日主体结构钢筋工程施工完毕3.2. 钢筋绑扎的总体顺序以地下部位钢筋绑扎施工为主线，同时穿插独立柱和基础梁的钢筋绑扎；先绑扎底板和基础梁钢筋，往上按先柱后梁板的顺序进行施工3.3. 成立钢筋工程领导小组组长：王贵堂技术负责： 杨龙强前台绑扎负责人： 苗辉后台加工负责人： 李胜3.4劳动力组织及职责分工1）本工程由项目生产经理总负责整个工程施工；项目专业钢筋工长具体负责指导施工，负责施工方案的理解和工人的技术交底工作要求技术交底要详细，做到工人拿技术交底就能达到施工要求2）劳务层由项目经理为总负责人；技术负责人为总指挥，具体落实由各栋号钢筋工长完成；下面分设钢筋作业班组，并选出作业班组长，进行全天候跟班作业3）工人数量及分工：施工部位作业方式钢筋工电焊工基础部分后台302前台60结构部分后台305前台703.5. 钢筋加工钢筋加工采用机械加工，人工配合。
3.6. 现场钢筋运输水平运输：机动车运输至作业面范围内，局部地方人工搬运垂直运输：吊车及配合人工运输至作业面四．施工准备4.1．技术准备1）由项目工程师组织项目技术员、钢筋工长熟悉并审查图纸，提出图纸中的疑问及施工难点，通过与甲方、设计、监理等沟通，及时解决同时学习有关施工规范、技术规程及相关的施工图集2）搜集关于直螺纹接头机械连接等资料3）钢筋翻样：钢筋翻样前，项目部技术组向分包单位进行技术交底，分包单位的翻样员，根据技术交底认真熟悉图纸，仔细阅读图纸会审记录和相关规范图集，然后在此基础上进行钢筋翻样工作翻样完成后，将钢筋配料表复印一式四份，其中两份报项目部技术组，经项目部翻样员审批后方可加工制作图纸审核时对较复杂部位（钢筋施工困难部位、混凝土下料困难部位）应在交底时向设计提出并明确合理解决方案4）钢筋施工：严格实行三级交底制，即：技术组对项目部有关人员、外施队负责人进行方案交底；施工员对外施队负责人、班组长进行交底；外施队对班组进行技术交底做好抄平放线工作，注明水平标高，弹出墙的外皮尺寸线根据弹好的外皮尺寸线，检查下层预留钢筋的位置、数量、长度，如不符合要求时，应进行处理绑扎前先整理调直下层伸出的搭接筋，并将锈皮、水泥浆等污垢清除干净。
根据标高检查下层伸出搭接筋处的混凝土表面标高是否符合图纸要求；如有松散不实之处要剔除，清理干净钢筋绑扎前要根据设计图纸要求和工艺规程向作业班组进行安全、技术交底现场设立钢筋加工厂，钢筋加工尺寸要准确，特别是箍筋的截面尺寸，加工好的钢筋要做好标识，墙、墙暗柱筋锚固长度要符合设计要求，钢筋的接头连接形式要符合图纸要求4.2．机械设备准备本工程钢筋采用场内加工方式根据钢筋工程量及加工能力现场配备以下加工机械：序号设备名称型号数量用途日期1弯曲成型机GW502钢筋成型20102切断机GQ402钢筋切断20103砂轮切割机J3GY-LD-400A4钢筋切断2010４钢筋调直机GT6/122钢筋调直20105力矩扳手6直螺纹套丝检查20106直螺纹套丝机HSG-403钢筋套丝20104.3.钢筋材料准备1）为保证本工程钢筋原材料的质量，供应厂家选择长期合作、社会信誉好的供应商2）钢筋进场需有出厂质量证明书和试验报告单（材质证明）报监理审核3）钢筋进场后需分批进行原材机械性能复试 4）原材取样：钢筋进场后，同厂家、同炉号、同批量、同规格每60t为一验收批，不足60t也做一个验收批在每个验收批取一组试件，在任意两根钢筋上截取，2根做拉伸试验（屈服点、抗拉强度、伸长率），2根做弯曲试验。
取样部位为：在距钢筋端头500mm以上截取 5）原材堆放在现场施工指定区域，分批、分炉号、分规格、分等级挂牌标识（尤其需要注意二级钢与三级钢的分类堆放，严禁用错），标识牌注明：名称、规格、型号、数量、产地、进货日期、标识人存放钢筋的场地要进行平整夯实，表面硬化，以利泄水堆放时，钢筋下面要垫以垫木，离地面不宜少于20cm，以防钢筋锈蚀和污染，如有锈蚀需预先进行除锈处理；遇雨天采用塑料布覆盖遮挡6）钢筋半成品要分部、分层、分段和构件名称，按号码顺。
