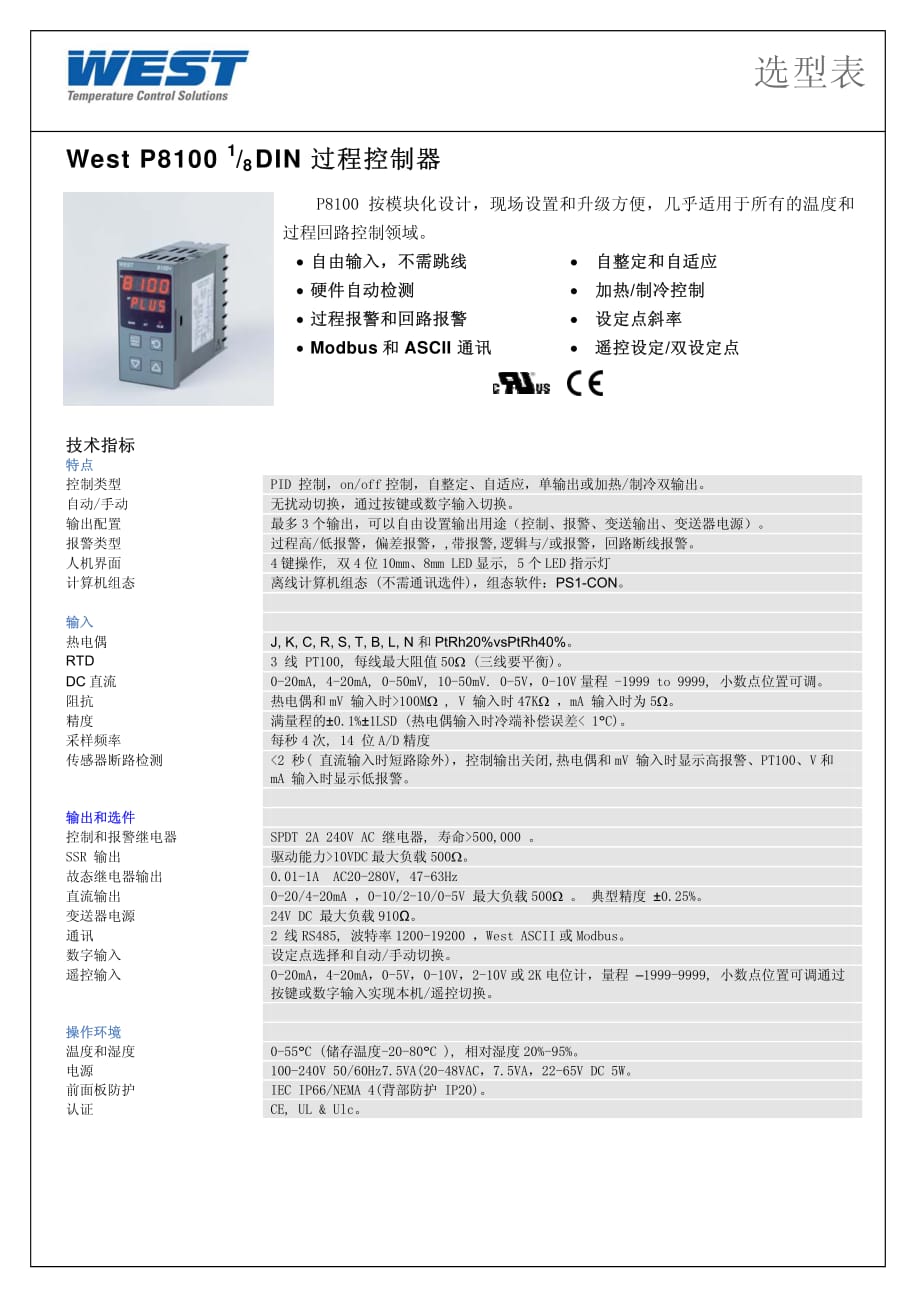

选型表 West P8100 1/8 DIN 过程控制器过程控制器 P8100 按模块化设计，现场设置和升级方便，几乎适用于所有的温度和 过程回路控制领域 • 自由输入，不需跳线自由输入，不需跳线 • 自整定和自适应自整定和自适应 • 硬件自动检测硬件自动检测 • 加热加热/制冷控制制冷控制 • 过程报警和回路报警过程报警和回路报警 • 设定点斜率设定点斜率 • Modbus 和和 ASCII 通讯通讯 • 遥控设定遥控设定/双设定点双设定点 技术指标技术指标 特点特点 控制类型 PID 控制，on/off 控制，自整定、自适应，单输出或加热/制冷双输出 自动/手动 无扰动切换，通过按键或数字输入切换 输出配置 最多 3 个输出，可以自由设置输出用途（控制、报警、变送输出、变送器电源） 报警类型 过程高/低报警，偏差报警，,带报警,逻辑与/或报警，回路断线报警 人机界面 4 键操作, 双 4 位 10mm、8mm LED 显示, 5 个 LED 指示灯 计算机组态 离线计算机组态 (不需通讯选件)，组态软件：PS1-CON 输入输入 热电偶 J, K, C, R, S, T, B, L, N 和 PtRh20%vsPtRh40%。
RTD 3 线 PT100, 每线最大阻值 50Ω (三线要平衡) DC 直流 0-20mA, 4-20mA, 0-50mV, 10-50mV. 0-5V，0-10V 量程 -1999 to 9999, 小数点位置可调 阻抗 热电偶和 mV 输入时100MΩ , V 输入时 47KΩ ，mA 输入时为 5Ω 精度 满量程的±0.1%±1LSD (热电偶输入时冷端补偿误差10VDC 最大负载 500Ω 故态继电器输出 0.01-1A AC20-280V, 47-63Hz 直流输出 0-20/4-20mA ，0-10/2-10/0-5V 最大负载 500Ω 典型精度 ±0.25% 变送器电源 24V DC 最大负载 910Ω 通讯 2 线 RS485, 波特率 1200-19200 ，West ASCII 或 Modbus 数字输入 设定点选择和自动/手动切换 遥控输入 0-20mA，4-20mA，0-5V，0-10V，2-10V 或 2K 电位计，量程 –1999-9999, 小数点位置可调通过 按键或数字输入实现本机/遥控切换 操作环境操作环境 温度和湿度 0-55°C (储存温度-20-80°C ), 相对湿度 20%-95%。
电源 100-240V 50/60Hz7.5VA(20-48VAC，7.5VA，22-65V DC 5W 前面板防护 IEC IP66/NEMA 4(背部防护 IP20) 认证 CE, UL & Ulc 96mm 48mm 10mm 100mm 92mm x 45mm +0.5 – 0.0 订货号订货号 P8100 - x- x - x -x-x-x-x-x 输入输入 选件选件 B 3 线 RTD 或 DC mV 1 0 无 热电偶 2 R 遥控输入/数字输入 DC mA 3 显示颜色显示颜色 DC V 4 0 红色/红色 选件选件 1 1 绿色/绿色 无 0 2 红色/绿色 继电器 1 3 绿色/红色 SSR 2 电源电源 DC 0-10V 3 0 100-240V AC DC 0-20mA 4 2 24-48V AC/DC DC 0-5V 5 选件选件 A DC 2-10V 6 0 无 DC 4-20mA 7 1 RS485 通讯 固态继电器 8 3 数字输入 选件选件 2 4 遥控输入(基本型) 无 0 选件选件 3 继电器 1 0 无 SSR 2 1 继电器 DC 0-10V 3 2 SSR DC 0-20mA 4 3 DC 0-10V DC 0-5V 5 4 DC 0-20mA DC 2-10V 6 5 DC 0-5V DC 4-20mA 7 6 DC 2-10V 固态继电器 8 7 DC 4-20mA 8 变送器电源 外型外型 接线图接线图 现场设置现场设置 开孔开孔 输入输入 自由设置，无需跳线及其它模块。
选件选件 1 零件号零件号 继电器模块PO1-C10 直流模块PO1-C21 SSR 驱动模块 .PO1-C50 固态继电器模块.PO1-C80 选件选件 2 零件号零件号 继电器模块PO2-C10 直流模块PO2-C21 SSR 驱动模块 .PO2-C50 固态继电器模块.PO2-C80 选件选件 3 零件号零件号 继电器模块PO2-C10 直流模块PO2-C21 SSR 驱动模块 .PO2-C50 固态继电器模块.PO2-C80 24VDC 变送器电源.PO2-W08 选件选件 A 零件号零件号 数字输入. PA1-W03 遥控输入. PA1-W04 RS485 通讯 PA1-W06 选件选件 B 零件号零件号 遥控输入及数字输入.PB1-W0R 代理商:北京威联特科技发展有限公司 地 址:北京市海淀区清河永泰园新地标16#903室 电 话:010-82751531-805 :010-82752370 ???135217?6867 ??135217?6867 。
