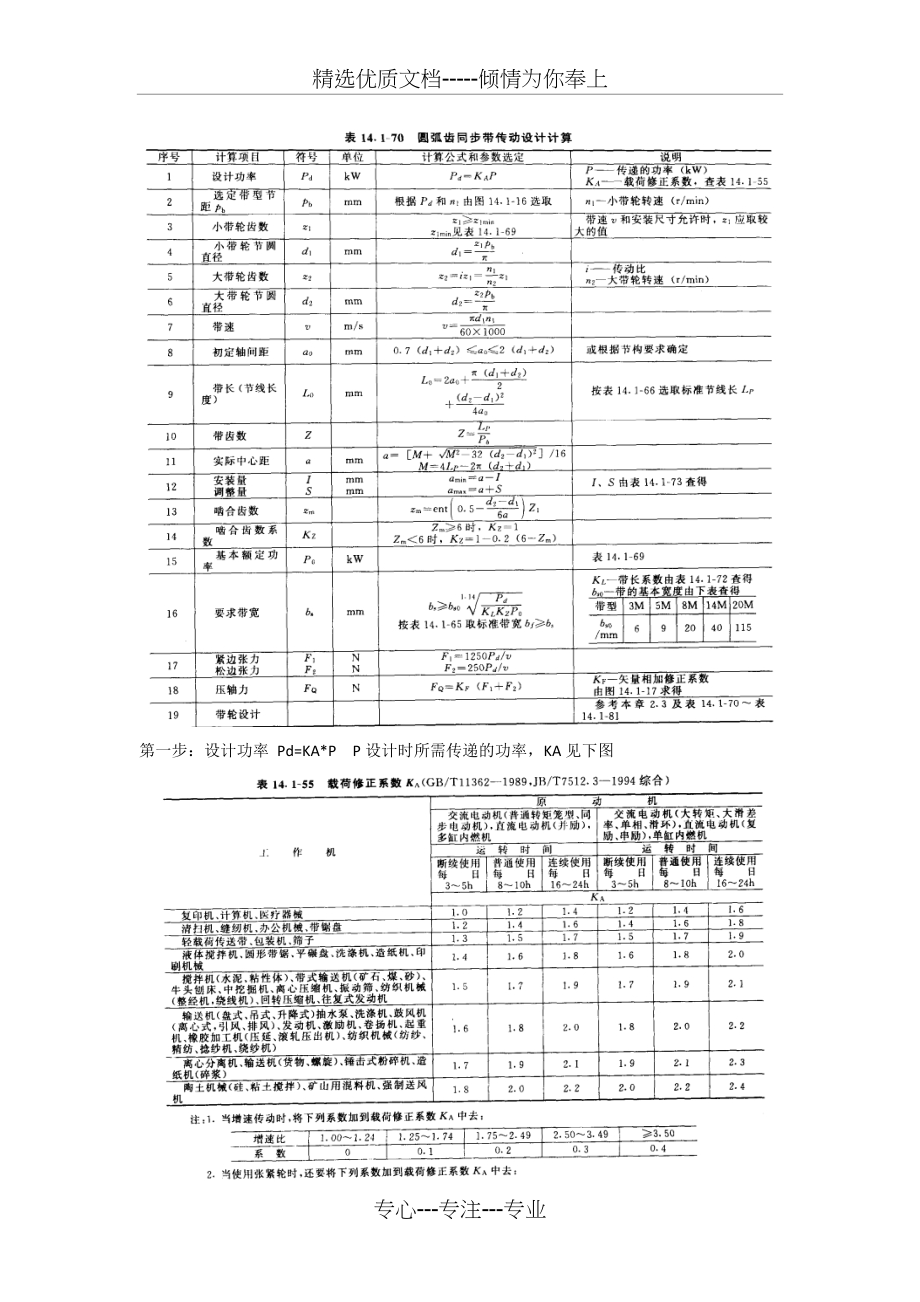

精选优质文档-----倾情为你奉上第一步：设计功率 Pd=KA*P P设计时所需传递的功率，KA见下图第二步：选定带型节距Pb，根据Pd和nt由下图选取第三步：小带轮齿数 Z1 >=Z1min第四步：小带轮节圆直径第五步：大齿轮齿数第六步：大带轮节圆直径第七步：带速第八步：初定轴间距（根据结构确定）第九步：选择节线长度Lp第十步：带齿数（见上一步中注2）第十一步：实际中心距第十二步：调整量S和安装量I第十三步：啮合齿数zm第十四步：啮合齿数系数Kz第十五步：基本额定功率P0第十六步：求带宽第十七步：紧边张力F1和松边张力F2第十八步：压轴力FQ =KF*(F1+F2)第十九步：带轮设计总结：确定一根同步带，需要带型、带长及带宽（1）带长L0的确定带长公式：，可知带长与a0、d1、d2有关，而， ，可知带长与大小带轮齿数Z1、Z2及节距Pb有关1.1 节距Pb的确定根据设计功率Pd=KA*P及转数n选择带型，如带型3M1.2齿数的确定根据不同带型及转数，确定带轮的最小齿数（如带型3M、转数为3000时带轮的最小齿数20）；再根据结构最终确定齿数带长确定后，查标准带长即可确定同步带的长度。
2）带宽的确定由公式可知：带宽与bs0、KL、KZ、P0、Pd 有关，直接查取相关表格即可；在选取宽度时还要考虑实际情况专心---专注---专业。
