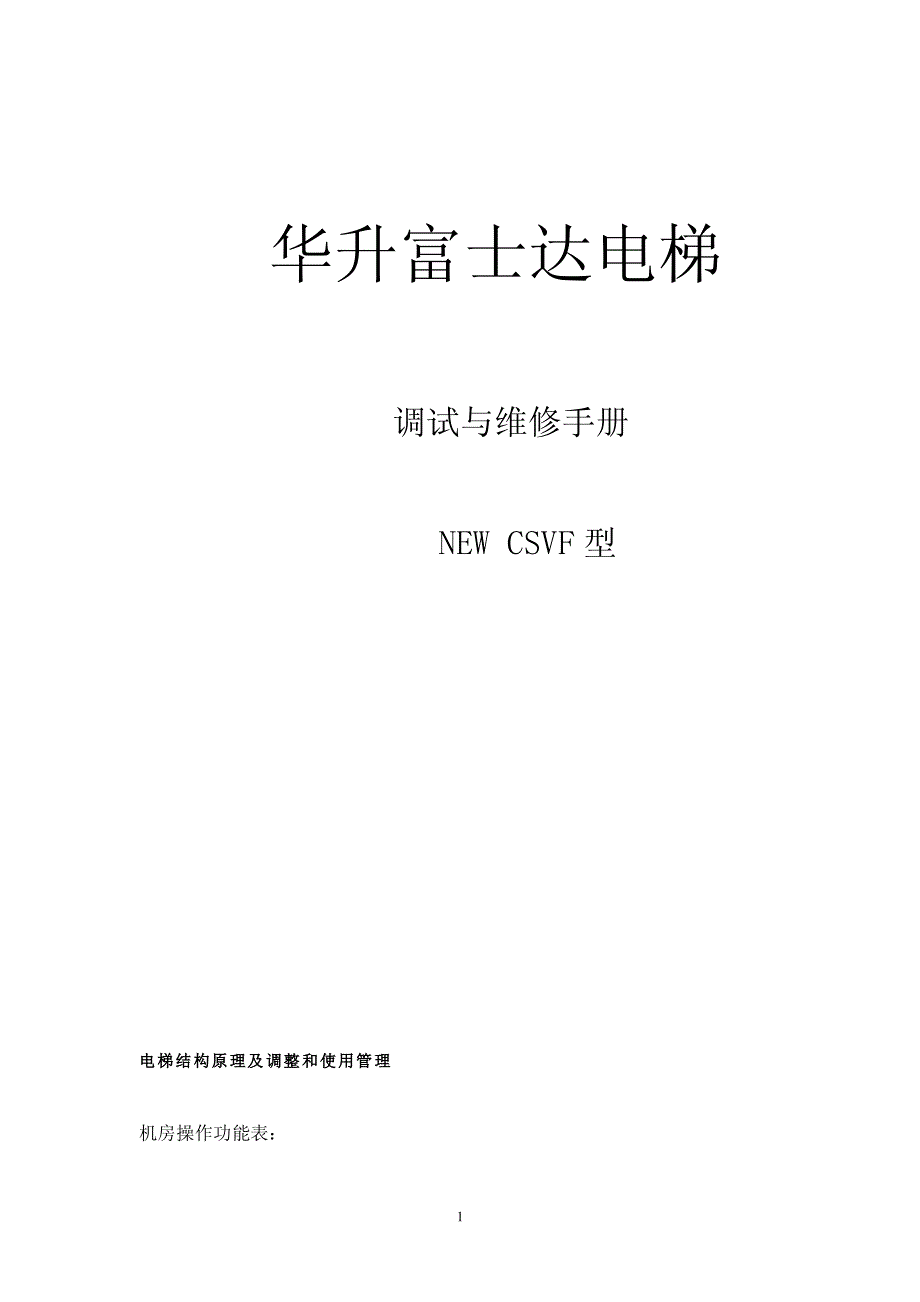

1 华升富士达电梯 调试与维修手册 NEW CSVF 型 电梯结构原理及调整和使用管理电梯结构原理及调整和使用管理 机房操作功能表： 2 1、状态检测 SEL 数据号码 0123 0平常表示 1方向，楼层编码器旋转方向 32IR 输入LS 输入门输入 8负载感应器电压%负载Kg 负载 F故障码 对上表内所列出状态，可用以下操作步骤进行检测： 1将 SEL 调到所要检测的项目后，按住下按钮，SEL 的位置则在 LED 上显示 2按住上按钮，确认 LED 的灯全部熄灭 （若有任何灯亮，则长按上按钮 4 秒 种消灯） 3放开上按钮，2 秒种后 LED 的灯一瞬全部点亮，LED 上显示出所要检查的状 态，如下： 方向，楼层（1，0）编码器（1，1） Bit7方 向 Up 运行亮灯Bit7 UpDn 停止 Bit3 ， Bit7 ●○ ○ Bit3 ， Bit7 ●○ ○ Bit3 ， Bit7 ○● ○ Bit3 ， Bit7 ○● ○ Bit6Down 运行亮灯Bit6 Bit5楼 层 位 置 以 2 进制数显示轿厢位 置 Bit5 Bit4Bit4 Bit3Bit3马达 Bit2Bit2 Bit1Bit1 Bit0Bit0 2IR 输入（3，0）LS 输入（3，1） Bit7 亮灯：输入接点 ON 灭灯：输入接点 OFF Bit7LS101 亮灯：输入接点 ON 灭灯：输入接点 OFF Bit6Bit6LS102 Bit5Bit5LS103 Bit4Bit4 Bit32IR-1DBit3 Bit22IR-3DBit2LS203 Bit12IR-3UBit1LS202 Bit02IR-1UBit0LS201 门输入（3，3）负载感应器电压（8，0） 3 Bit7OTL 亮灯：输入接点 ON 灭灯：输入接点 OFF Bit7+/—灭灯：+；亮灯：— Bit6CTLBit61V 位2 进制数显示 Bit5DBDBit5 Bit4Bit4 Bit3安全钳Bit30．1V 位2 进制数显示 Bit2光电管Bit2 Bit1开门按 钮 Bit1 Bit0关门按 钮 Bit0 %负载（8，1）Kg 负载（8，2） Bit710%位0~F 的 2 进制数显示Bit7100Kg 位 0~F 的 2 进制数显示 Bit6Bit6 Bit5Bit5 Bit4Bit4 Bit31%位0~9 的 2 进制数显示Bit310Kg 位0~9 的 2 进制数显示 Bit2Bit2 Bit1Bit1 Bit0Bit0 用 LED 确认安全回路的操作方法： 1将 SEL 调到“4” ， 2按 4 次上按钮， 32 秒种后 LED 的灯一瞬全部点亮， 4LED 上显示出安全回路检测点状态如下： 步骤②步骤③④停止时④运行时 异常平常 BIT7○○○○●○○●（*K） BIT6○○○○●●●●（*I） BIT5○○○○●●●●（*H） BIT4○→○→○→ ○→● →●○○（*D） BIT3○○○○●●○○（*E） BIT2○○○○●○●●（*C） BIT1○○●●●●●●（*B） BIT0○●○●●●●●（*A） 2、运转方式的设定： SEL运转方式备注 0通常方式通常都置于此方式 2FD 运转 3空载 AJ 4满载 AJ 5中间载 AJ D专用运转切断候梯厅呼叫 F临时运转无自动关门，切断候梯厅呼叫，4WC 无效 4 对上表内所列出的运行方式，可用以下操作步骤进行设定： 1按住中间按钮，同时将 SEL 调到所要设定的项目后，放开中间按钮。
2在 LED 的灯闪烁时（4 秒种内） ，再按一次中间按钮并放开 这样，就成了 SEL 所显示的运转方式这以后直到进行第③步为止，再调节 SEL 或重新启动电源，运转方式都不会改变 3持续按住中间按钮 4 秒钟以上，运转方式变为通常运转LED 的灯全亮，手 可放开按钮 华升富士达电梯调试与维修手册 NEWCSVF 型 第一章第一章 慢车调试慢车调试 一、绝缘及电压测量 1． 低压绝缘电阻测试 1） 断开与控制变压器相连接的 L30 线路的接地线（黄绿线） 2） 测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保 护器的两端与地表间的电阻值 3） 测量通向盘外的所有配线（终端及插件） 4） 用低压绝缘电阻计（外加电压在 5V 以下）测量，测量值在 5MΩ以上 2． 电源测量 1） 合上 CB3 开关 变压器 1、2 号桩 AC380V 11、12 号桩（L30、L40）AC100V 13、15 号桩 AC19V VS20X 电源板 JB 插座 A 侧 B 侧间电压均为 DC24V MC15X 继电器断相检测器 PW 灯亮 2） 合上 1SWA 开关 MC15X 继电器板 B2、B3（L41、L30）AC100V 二、机房独立运行的测试（检测控制屏是否有故障） 1． 接线确认 1） 至电机三相动力线 U、V、W 及接地线 E 接线正确无误。
2） 至旋转编码器的接线及屏蔽接地正确无误 3） 至制动器 B10、B20 接线正确无误 4） 至限速器 P1、P2 接线正确无误 2． 短接线路 1） MC15X 继电器板 �TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路 �C1-B6（P8C）↔T2-7（P10）轿厢安全回路 �T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁 �T2-4（P1 5）↔T2-2（P1）厅门联锁 5 �T1-2（P23）↔T1-1（P24）轿顶优先开关 2） IF118 板 �H31-A6（P17） ↔H31-B6（C-1）井道上终端限位 （LS11） �H32-A6（P18） ↔H32-B6（C-2）井道下终端限位 （LS21） 3． 控制慢车运转 1） 送电后，MC15X 继电器板 A、B、C、E、F、G 二极管亮1E 吸合，#6 吸合 2） 按住下按钮 BTN3，同时打开 EQDO 开关，然后松开下按钮 （完成这个操作后，按下中按钮，如果 LED 的 BIT6 灯亮的话，说明没有进入“安 装运行） ，此时，关闭 EQSO 开关，再重新进行一次操作） 3） 一直按住上按钮，轿厢慢车上行。
一直按住下按钮，轿厢慢车下行 4． 异常情况下的对策 1）#6 接不通 请确认短接安全回路的情况， 富士达电梯对于安全回路进行多路检测， 要确保每个检测 点均已接通有电 2）#B4 接通了，但一打开接触器，#B4 又断开停止 检查马达连接线 U、V、W 马达的旋转编码器的接线 PGA1、PGB1 有可能接反了确认接线 三、轿顶、轿厢慢车运行测试 1． 拆除前面操作时所连接的短接线 2． 应完成的连接 1） 轿厢顶↔操纵箱连接无误 2） 轿厢顶↔轿顶操纵箱连接无误 3） 控制屏↔轿厢顶连接无误 4） 控制屏↔井道各限位连线无误 5） 轿厢安全回路接通，地坑安全回路接通 6） 轿厢照明电路接通 3． 轿顶运转 把轿顶上的服务开关 AUTO-INSPECT（自动-手动）切到 INSPECT（手动）一侧， 在安全回路、门锁全部接通的状态下，同时按住 RUN 和 UP，电梯慢车上行同时按 住 RUN 和 DOWN，电梯慢车下行 4． 轿厢运转 轿顶上的用务开关置于 AUTO 位置， 轿厢操纵箱内的自动-手动开关置于手动一侧， 一直接住操纵箱内的“上”按钮，电梯慢车上行一直按住“下”按钮，电梯慢车下行。
四、门机调试 1． 完成光电（光幕） 、安全触板的接线 2． 门机调整的有关尺寸要求 1） 安全触板：当轿门开关门位置为 1/2 时，安全触板应凸现 35mm，触板触动 5-10mm 时，限位开关应动作安全触板动作与开关门时无撞击声 2） 光电：光电管安装应保持门在开与关状态下电束聚中有效 3） CTL 与 OTL 开关：开关门终端光电应在门开关闭前 3-4mm 位置，LED 电灯动 作， 开关检测板与光电管的间隙为 2.50.5mm 使马达在能耗制动力距与锁紧 弹簧作用下把门关闭与打开，保持良好的自锁状态，无撞击声门开足时运行 6 平滑，无撞击声，轿门缩进门套 16mm 4） 2IR-1U、2IR-1D、2IR-3 三只轿顶感应器与井道感应板的插入尺寸为三位一样 101mm，感应器与感应板保持安装垂直 5） 光幕：安装应缩进轿门内 15mm，离地坎高度 15-20mm二根高度相等 3． 门机调整步骤 1） 插入 IR1 与 DUF 插头前先切断控制屏控制电源，拆除厅门与轿门的门锁短接 线，把门位置放在 1/2 位置 2） 送电后，在轿顶同时按向下和向下按钮，通过门按钮确认动作，当轿厢位置在 平层区域内，动作状态应为开门；在平层区域外动作状态应为关门，如果转向 错误时，可交换门机接线 U 与 W 与编码器 DPGA 与 DPGB。
3） 常见故障的确认 a． 电机转向可观察 20#开门继电器，21#关门继电器的吸合动作情 况 b． 当电机有微量旋转时，可检查电机接线柱 A 与 H 间阻值（约 23-120Ω，J 与 K 间的阻值约为 230Ω c． 当电机动作时，可观察 DR8 板，DBD，CR6 发光二极管信号是 否点灯 d． 当电机有跳动休止时， 可观看错误码， 是否有 72 故障， 确认 DR8 板故障 4） 设定 SEL=4，数据编号 03，观看输入信号 IF82 是否接到运行指令 Bit7Bit6Bit5Bit4Bit3Bit2Bit1Bit0 OTLCTLDBD安全触板光电管关门按钮开门按钮 5） DR12 板 LED 信号 ●RST（D16）电源（亮正常） ●CHK（D17）通讯（闪烁正常） ●5（D18）扭距过大（通常亮） ●4（D19）DBD（亮正常，灭 DR12 板坏） ●3（D20）开门指令（亮灯运行） ●2（D21）关门指令（亮灯运行） ●1（D22）OTL（亮灯检测，灭灯动作） ●0（D23）CTL（亮灯检测，灭灯动作） 五、在轿厢内缓慢平稳地运行电梯 1． 按住轿厢内操作盘的关门按钮，同时按住运转手盘的“上” （或“下” ）按钮，轿厢 将以 1m/s 的速度缓慢平稳的上行（或下行） ，但一次运走时间为 15 秒。
2． 在 2IR-1U/-3U/-3D/-1D（HDB 的场合为 2IR-1U/-3/-1D）都正常的情况下，可以仅 在再平层区域内运转按住开门按钮，同是按住“上” （或“下）按钮，轿厢门在 完全打开的状态下，电梯以 1m/分）的速度缓慢地上行（或下行） 7 第二章第二章 快车调试快车调试 一、一、FDFDFDFD 运转（楼层位置写入操作）运转（楼层位置写入操作） 1． 在进行 FD 运转前，要确认井道限位开关 LS101~103，LS201~203 及感应器 2IR 的位置 正确、工作正常 2． 【用 LED 来确认 2IR 的工作状态】 �将 SEL 调到 3，如原来就处在 3，也要先调到 3 以外的位置，然后再调回 3，按一 下上部按钮，进入数据编号=00 的显示 �进入慢车模式，按住下部按钮将 EQDO 开关设定为 ON，然后松开下部按钮，进入 慢车运行模式，操作慢车运行，观察 2IR 的工作状态 SEL=32IR 显示（00）限位开关显示（01） Bit7◎灭灯LS101 Bit6◎灭灯LS102 Bit5◎灭灯LS103LS 不碰弓板时点灯 Bit4◎灭灯灭灯2IR 插入时点灯 Bit3◎灭灯灭灯 Bit2◎2IR-1DLS203 Bit1◎2IR-3LS202 Bit0◎2IR-1ULS201 3． 【用 LED 来确认限位开关的状态】 �将 SEL 调到 3，如原来就外在 3，也要先调到 3 以外的位置，然后再调回 3，按一下上 部按钮，在 1 秒内再按钮住上部按钮，当 LED 点亮时松开按钮 �（放开按钮 2 秒后，LED 灯一瞬全部点亮，然后限位开关的显示状态 01） 4．FD 运转操作步骤。
