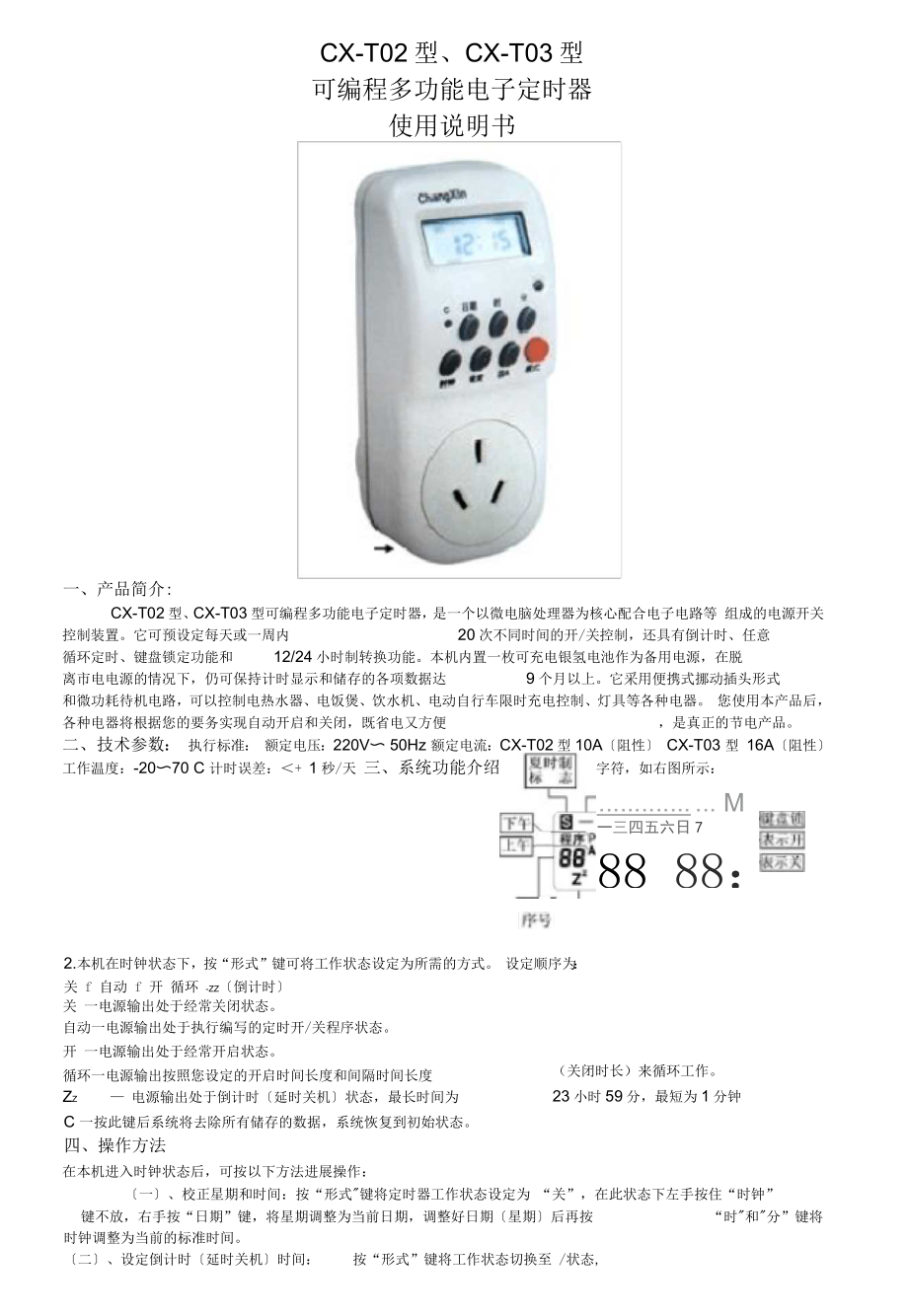

CX-T02型、CX-T03型可编程多功能电子定时器使用说明书一、产品简介:CX-T02型、CX-T03型可编程多功能电子定时器，是一个以微电脑处理器为核心配合电子电路等 组成的电源开关控制装置它可预设定每天或一周内 20次不同时间的开/关控制，还具有倒计时、任意循环定时、键盘锁定功能和 12/24小时制转换功能本机内置一枚可充电银氢电池作为备用电源，在脱离市电电源的情况下，仍可保持计时显示和储存的各项数据达 9个月以上它采用便携式挪动插头形式和微功耗待机电路，可以控制电热水器、电饭煲、饮水机、电动自行车限时充电控制、灯具等各种电器 您使用本产品后，各种电器将根据您的要务实现自动开启和关闭，既省电又方便 ，是真正的节电产品二、技术参数： 执行标准： 额定电压：220V〜 50Hz 额定电流：CX-T02型10A〔阻性〕 CX-T03 型 16A〔阻性〕 工作温度：-20〜70 C 计时误差：＜+ 1秒/天 三、系统功能介绍： 1.液晶全屏字符，如右图所示： M一三四五六日788 88：美自动开循环2.本机在时钟状态下，按“形式”键可将工作状态设定为所需的方式 设定顺序为： 关 f 自动 f 开 循环 -ZZ〔倒计时〕关 一电源输出处于经常关闭状态。
自动一电源输出处于执行编写的定时开/关程序状态开 一电源输出处于经常开启状态循环一电源输出按照您设定的开启时间长度和间隔时间长度ZZ — 电源输出处于倒计时〔延时关机〕状态，最长时间为（关闭时长）来循环工作23小时59分，最短为1分钟C 一按此键后系统将去除所有储存的数据，系统恢复到初始状态四、操作方法在本机进入时钟状态后，可按以下方法进展操作：〔一〕、校正星期和时间：按“形式"键将定时器工作状态设定为 “关”，在此状态下左手按住“时钟”键不放，右手按“日期”键，将星期调整为当前日期，调整好日期〔星期〕后再按 “时"和"分”键将时钟调整为当前的标准时间〔二〕、设定倒计时〔延时关机〕时间： 按“形式”键将工作状态切换至 /状态,电源输出即处于开启状态（初始默认时间为8小时），屏幕显示如右图所示:在此状态下，按"时"或"分”键修改您所需要本机开启通电的时间，每按一次“时"或“分”键,时间将减少1小时或1分钟，最大设定时间为23小时59分设定完成后按“时钟”键，系统即进展倒团* 8'£iSv计时，此时“ZZ”不断闪烁，待时钟退至0:00后，电源即自动关闭〔三〕、12/24小时制转换：按住“时钟”键不放，再按S/A键，时钟即显示为12小时制，此时屏幕左边显示A或P,屏幕如右图所示：〔四〕、设定夏时制:按住S/A键3秒钟，时钟将增加1小时，屏幕左上角显示标志〔表示夏时制〕再次按住S/A键3秒钟，时钟将减少1小时，恢复正常时间。
〔五〕、设定循环定时：按“形式”键将工作方式转换成“循环”，此时按"设定”键，屏幕右侧出现营，标志，如右图所示，此时按"时"或"分”键，设定您需要的开启时间长度再次按“设定”键，屏幕右侧出现Jg标志，此时按"时"或"分”键，设定您需要由一一：一一*的关闭〔间隔〕时间长度，最大设定时间长度为23小时59分，最短1分钟设定完成后，按“时钟”键，本机即进展循环开关注意：如只设定了开启时间而没有设定关闭〔间隔〕时间，定时器只在执行了开启时间后关闭，不会执行循环在设定完成后，不要再按“形式"键，否那么设定的时间会消失〔六〕、键盘锁定功能：在任意状态下，先按住“时钟”键不放，再按住“形式”键3秒键盘即被锁定，锁定后屏幕右上角出现T标志如需进展其它操作，必须仍按上述方法解锁后才能进展操作〔七〕、编写自动〔定时〕开关程序功能：详细操作方法见第五章第〔二〕条〔1〕五、操作实例例1:有一台电热水器，要求将开启和关闭时间按如下设定：1 .要求星期一至星期五每天开启3次第1次在每天上午6:15开启，至上午8:00关闭；第2次在11:00开启，至13:00关闭；第3次在17:30开启，至22:00关闭2 .要求星期六和星期日上午8:00开启，一直工作至22:00关闭。
〔一〕、编写程序前的准备：编写自动开/关程序前，应首先检查本机显示的日期（星期）和时钟是否为当前时间，如不符，按第四章第〔一〕条方法调整时钟和日期（星期）〔二〕、编写自动〔定时〕开关程序：1.先按“形式”键，将时控开关工作状态转换到“关”或"自动”，再按"设定”键，系统进入序号01定时开机时间设定的编程状态，此时屏幕右边显示帽一标志〔表示开启〕按“日期"键〔不要再按住“时钟”键〕，将日期选择为一〜五〔即星期一〜星期五〕五项全部显示〔注：每按一次“星期”键时,其转换状态为一〜日，一，二，三，四，五，六，日，一〜五，一〜六，六〜日，一、三、五，二、四、六，一〜三，四〜六，一、三、五、七共有16种日期组合形式可供选择，默认匕为一〜日全选〕，再按“时”和“分”键，将时间设定为6:15此时第1次开机的日笳Qfi；期（星期）和时间已设定好如右图所示：口3再次按“设定”键，系统进入序号01定时关机时间设定的编程状态，此时屏幕右边显示［标志〔表示关闭〕按“日期”键，将日期〔星期〕选择为一〜五〔即星期一〜星期五〕五项全部显示再按“时”和“分”键，将时间设11H定为8:00此时第1次的关机日期和时间已设定好。
如右图所示：至此时第1次开机和关机时间已设定完成接着设定第2次和第3次开机和关机时间，再次按“设定"键，系统进入序号02定时开机和关机时间设定的编程状态，按上述编写序号01的方法，将日期和时间选择为您要求的第2次开机和关机时间重复使用上述方法可继续写入第3次开机和关机时间至此，您要求的星期一〜星期五每天开/关3次的程序已编写完成2.在编写好要求星期一〜星期五使用的开/关时间程序后，接着编写第4次要求星期六和星期日开机的时间再次按“设定”键，系统进入序号04开机时间设定的编程状态，此时按“日期”键将日期〔星期〕选择为六和日〔即星期六和星期日〕二项全部显示，选好后再按"时”和“分”键，将时间改成8:00,此时第4次开机日期和时间已设定好再次按“设定”键，按上述方法先将日期选成六和日显示，再按“时"和“分”键将关机时间设定为22:00,此时您要求的时控开关所有程序已全部设定完成〔如有需要可按上述方法一直编写至序号20#程序〕在所有程序设定完成后，按“时钟”键系统即恢复到时钟状态本机将按写入的日期〔星期〕和时间反复循环执行〔如以后需要取消任何一道自动开/关程序时，可进入到该程序，按S/A键去除输入的数值即可。
去除后时钟应显示为--:--,不能改为0:00如右图所示〕的一一：一一”六、使用方法：在设定好全部开/关程序后，按“形式"键将定时器工作状态转换成“自动”，并通上电源，定时器将按照您的要求自动开启和关闭在设定好全部开/关程序后，如设定的开启时间已过，但需要马上执行定时时间程序，可按“形式”键，在切换至“开”时停一下，待屏幕右侧出现电.标志后，再按“形式"键快速切换至“自动”即可在设定好自动〔定时〕开关程序和工作状态后，地止其别人去误操作，可使用键盘锁定功能，操作方法参照第四章第〔六〕条如不需要定时控制并要求定时器立即开启，可按“形式”键将工作状态转换为“开”，此时电源指灯灯亮，表示已有电输出注意：在“开”的工作状态下，定时器将一直开启，不再自动关闭如要求定时器立即关闭，可按“形式"健将工作状态转换为“关”，此时电源指示灯熄灭，表示电源已关闭注意：在“关”的工作状态下，定时器将一直关闭，不再自动开启七、本卷须知：1 .在用“设定”键设定开/关程序时，一定要注意输入的日期(星期)是否正确，并将工作状态设定为“自动”时本机才能自动执行设定的程序2 .如由于长期未使用造成电池电压缺乏时，屏幕出现长期全屏显示或不显示时，可将定时器接上电源充电并用笔尖按"C"键，此时该机恢复全部功能，按上述操作方法调整日期、时间和定时程序后即可使用。
3 .购置和使用时请认准产品型号，制止将10A标准插头插入CX-T03型(16A)定时器以免造成接触不良而影响使用，甚至引起发热并损坏电器4 .遇故障本机无法正常使用时，应交专业人员修理，不可自行拆卸5 .本产品自用户购置之日起，本公司负责免费保修一年常熟市常新电子制造〔2〕。
