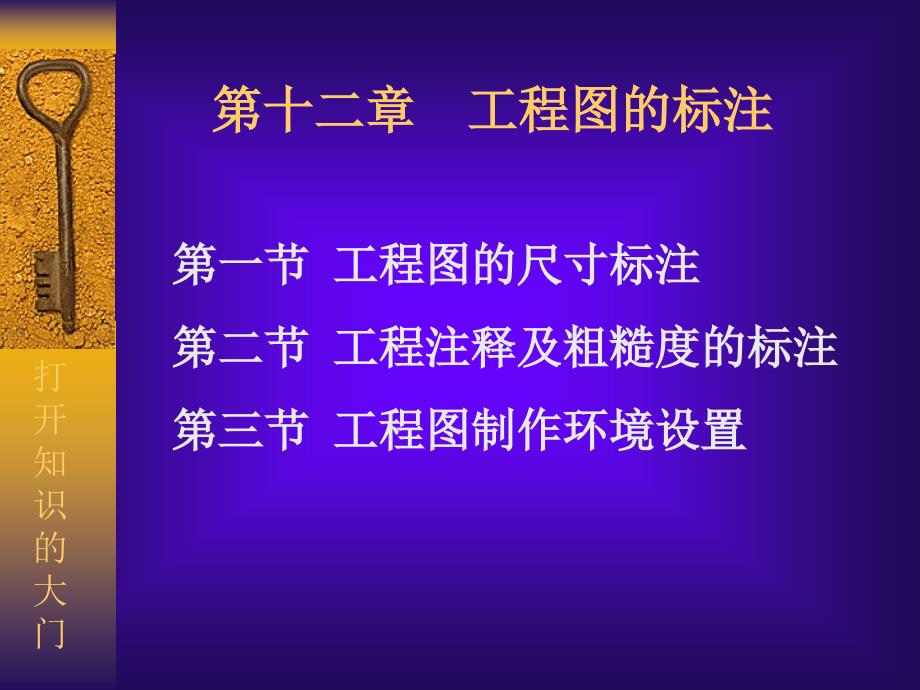

打开知识的大门第十二章 工程图的标注第一节 工程图的尺寸标注第二节 工程注释及粗糙度的标注第三节 工程图制作环境设置第一节 工程图的尺寸标注尺寸标注的方法通常有两种：手工标注与自动标注1、手工标注：插入尺寸-新参照或单击按钮 ，采用和草绘同样的方法进行尺寸标注(即在三维零件中不存在的信息,由用户在工程图中创建)2、自动标注：选取视图,在右键中选择”显示视图”,或选择菜单:视图-显示及拭除或单击按钮 ，出现如图示对话框(将零件中的信息自动显示出来)一、自动标注尺寸注意：不需要显示的尺寸在拭除状态下擦出， 选中该尺寸，单击鼠标中键1、选择【显示及拭除 】命令 ，在对话框中点击显示2、在类型中，点击尺寸 ，参考尺寸 3、在显示方式中，说明是根据什么方式显示尺寸，一般选择特征,表示显示指定特征的尺寸 4、预显尺寸-点击显示所有则显示所有尺寸去掉创建的尺寸则选中后按键盘的DEL键删除二、自动标注尺寸的修改1、在图纸中改变尺寸箭头的方向选中尺寸，按鼠标右键调用快捷菜单命令【反向箭头】 2、在图纸中切换尺寸标注的视图（1）选中尺寸，按鼠标右键调用快捷菜单命令【将项目移动到视图】（2）点选将要标注尺寸的视图3、修改尺寸的属性（1）选中尺寸-鼠标右键-属性 -出现尺寸修改对话框。
2）在对话框中，可以对尺寸进行如下操作移动尺寸及尺寸文本，修改附加标注在另一边上修改尺寸小数点位数将尺寸改成分数显示公差类型（上下公差、对称公差、无公差等注意：必须首先指定公差，公差值（如果设置了tol_display 为yes，才能在工程图中显示公差，公差的类型才能修改），设置尺寸为基本尺寸或检查尺寸 修改尺寸文本：如添加一个“2-”等符号4、尺寸公差的标注 1、在零件建模前进行Config.pro设置：把 config.pro里的设置选项toldisplay设置成yes tol_mode设置成nominal 2、在文件-属性中设置选项 toldisplay 设置成yes 3、这样“显示”出来的尺寸没有公差，需要标注公差的尺寸,可选择该尺寸再在尺寸属性的对话框中修改属性第二节 工程图注释及粗糙度的标注一、工程注释的创建选择【插入】 -【注释】命令，打开注释管理菜单，要添加注释时，只要按下面的几个要素依次定义，就可以添加所需要的文本标注 注释是否有引线 注释输入方式注释放置方式 具有引线时，引线的方式 对齐方式 按上述属性开始添加文本注：2-&d1二、表面粗糙度的标注1、表面粗糙度符号通常型切削加工非加工no_valuestandardvaluevaluevalue通常型切削加工非加工2、粗糙度标注步骤 （1）选择【插入】 -【表面光洁度】命令 （2）如果还没有添加任何一种表面粗糙度，或者需要添加另一种类型的表面粗糙度，则需要用“检索Retrieve”表面粗糙度；如果需要添加已经存在的类型，可以使用“选择实体”选项；也可以使用“名称”选项。
3）选择粗糙度放置方式，常用法向（Normal）方式，与实体表面垂直4）选择需要放置的实体表面5）输入表面粗糙度的值注：要保证粗糙度数值方向正确，则需要在文件-属性中，把设置选项 Sym_flip_rotated_text改 Yes第三节 工程图制作环境设置一、改变配制文件选项 1. 选择文件 属性 ，当前配置文件出现；2. 编辑当前配置文件并保存 3. （1）变第三视角投影为第一视角投影：4. projection_type FIRST_ANGLE5. （2）改变绘图单位：drawing_units MM6. （3）控制公差的显示：tol_display YES二、改变当前配置文件1.选择文件 属性 ，当前配置文件出现2.在弹出的对话框中，调用新的工程图配置文件*.dtl一般在PRO/E安装目录下的TEXT目录中提供了多个设置文件，缺省的设置为prodetail.dtl,而iso.dtl较符合我国的标准iso.dtl文件iso.dtl较符合我国的标准，但部分需修改。
