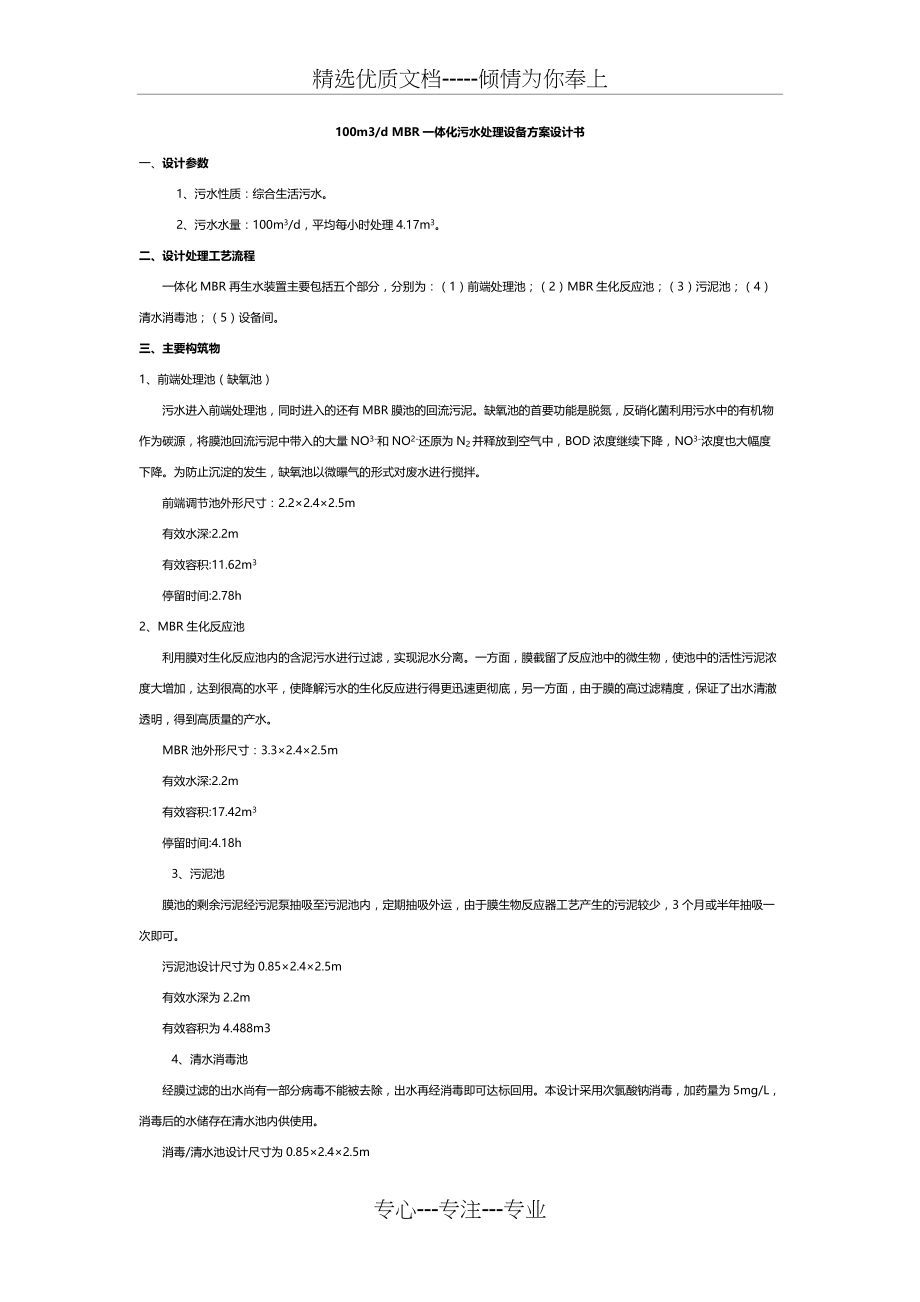

精选优质文档-----倾情为你奉上100m3/d MBR一体化污水处理设备方案设计书一、设计参数1、污水性质：综合生活污水2、污水水量：100m3/d，平均每小时处理4.17m3二、设计处理工艺流程一体化MBR再生水装置主要包括五个部分，分别为：（1）前端处理池；（2）MBR生化反应池；（3）污泥池；（4）清水消毒池；（5）设备间三、主要构筑物1、前端处理池（缺氧池）污水进入前端处理池，同时进入的还有MBR膜池的回流污泥缺氧池的首要功能是脱氮，反硝化菌利用污水中的有机物作为碳源，将膜池回流污泥中带入的大量NO3-和NO2-还原为N2并释放到空气中，BOD浓度继续下降，NO3-浓度也大幅度下降为防止沉淀的发生，缺氧池以微曝气的形式对废水进行搅拌前端调节池外形尺寸：2.22.42.5m有效水深:2.2m有效容积:11.62m3停留时间:2.78h2、MBR生化反应池利用膜对生化反应池内的含泥污水进行过滤，实现泥水分离一方面，膜截留了反应池中的微生物，使池中的活性污泥浓度大增加，达到很高的水平，使降解污水的生化反应进行得更迅速更彻底，另一方面，由于膜的高过滤精度，保证了出水清澈透明，得到高质量的产水。
MBR池外形尺寸：3.32.42.5m有效水深:2.2m有效容积:17.42m3停留时间:4.18h3、污泥池膜池的剩余污泥经污泥泵抽吸至污泥池内，定期抽吸外运，由于膜生物反应器工艺产生的污泥较少，3个月或半年抽吸一次即可污泥池设计尺寸为0.852.42.5m有效水深为2.2m有效容积为4.488m34、清水消毒池经膜过滤的出水尚有一部分病毒不能被去除，出水再经消毒即可达标回用本设计采用次氯酸钠消毒，加药量为5mg/L，消毒后的水储存在清水池内供使用消毒/清水池设计尺寸为0.852.42.5m有效水深为2.2m有效容积为4.49m3停留时间为1.08h5、设备间设备间主要用于安放鼓风机、抽吸泵、加药消毒装置和化学清洗储药装置等设备设计尺寸为2.82.42.5m有效容积为：16.8 m3四、主要设备1. 提升泵 2台（一用一备）功率：1.5kW 扬程：10 m 流量：5m3/h2. 鼓风机 2台（一用一备）风量：3.51m3/min 功率：4 kW 气压：29.4kPa3. 抽吸泵 2台 (一用一备)功率：1.5kW 扬程：20 m 流量：6.3 m3/h4. 膜-生物反应器膜组件及膜架蓝天PEIER-100型，3套，共用MBR专用膜片240片。
5. 污泥回流泵 2台 (一用一备)功率：0.75Kw 吸程：10 m 流量：10 m3/h6.外排泵 1台功率：1kW 扬程：10 m 流量：10m3/h六、构筑物一览表编号名 称规 格数 量备 注1前端处理池2.22.42.5m1座碳钢防腐2MBR生化反应池 3.32.42.5m1座碳钢防腐3污泥池0.852.42.5m1座碳钢防腐4清水消毒池0.852.42.5m1座碳钢防腐5设备间2.82.42.5m1座碳钢防腐七、设备一览表 编号名 称规 格数 量单位备注1箱体10000*2400*25001套碳钢防腐材质2平板膜片Peier-100240片PVDF3膜组件支架13166052050m3套304不锈钢4抽吸泵Q=6.3m3/h，H=20m，1.5Kw2台5风机Q=3.51m3/h，P=29.4kPa，N=4Kw2台章丘6曝气管φ50、φ651套7提升泵Q=10m3/h，H=10m，0.75Kw1台亚太8外排泵Q=10m3/h，H=10m，1Kw1台蓝深9搅拌装置φ653米10清洗药箱1m31只PE材质11消毒药箱（含计量泵）100L1套12液位开关0-3 m3只13出水流量计Q=0.6～6 m3/h ，P≤0.4MPa 1只14空气流量计Q=50～250m3/h，P≤0.4MPa1只15真空表P=-0.1～0MPa1只16管道阀门管材UPVC1套17控制柜（含电线电缆）1套华利嘉八、工程投资费用编号名 称价格（元）备 注1设备费用40.902安装费用2.0453总计费用42.95专心---专注---专业。
