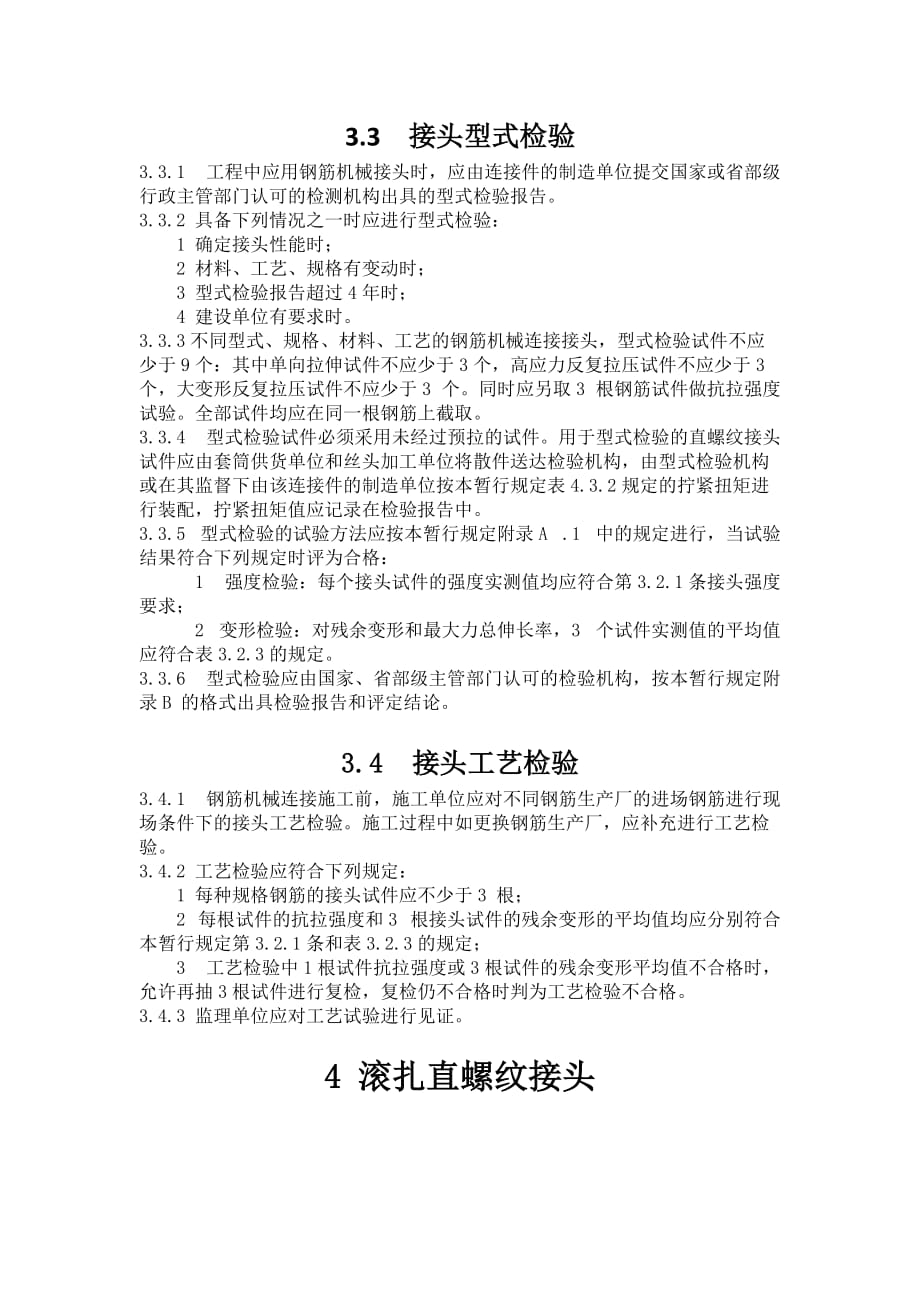

3.3 接头型式检验3.3.1 工程中应用钢筋机械接头时，应由连接件的制造单位提交国家或省部级行政主管部门认可的检测机构出具的型式检验报告3.3.2 具备下列情况之一时应进行型式检验：1 确定接头性能时；2 材料、工艺、规格有变动时；3 型式检验报告超过4年时；4 建设单位有要求时3.3.3不同型式、规格、材料、工艺的钢筋机械连接接头，型式检验试件不应少于9个：其中单向拉伸试件不应少于3个，高应力反复拉压试件不应少于3 个，大变形反复拉压试件不应少于3 个同时应另取3 根钢筋试件做抗拉强度试验全部试件均应在同一根钢筋上截取3.3.4 型式检验试件必须采用未经过预拉的试件用于型式检验的直螺纹接头试件应由套筒供货单位和丝头加工单位将散件送达检验机构，由型式检验机构或在其监督下由该连接件的制造单位按本暂行规定表4.3.2规定的拧紧扭矩进行装配，拧紧扭矩值应记录在检验报告中3.3.5 型式检验的试验方法应按本暂行规定附录A .1 中的规定进行，当试验结果符合下列规定时评为合格： 1 强度检验：每个接头试件的强度实测值均应符合第3.2.1条接头强度要求； 2 变形检验：对残余变形和最大力总伸长率，3 个试件实测值的平均值应符合表3.2.3的规定。
3.3.6 型式检验应由国家、省部级主管部门认可的检验机构，按本暂行规定附录B 的格式出具检验报告和评定结论 3.4 接头工艺检验3.4.1 钢筋机械连接施工前，施工单位应对不同钢筋生产厂的进场钢筋进行现场条件下的接头工艺检验施工过程中如更换钢筋生产厂，应补充进行工艺检验3.4.2 工艺检验应符合下列规定：1 每种规格钢筋的接头试件应不少于3 根；2 每根试件的抗拉强度和3 根接头试件的残余变形的平均值均应分别符合本暂行规定第3.2.1条和表3.2.3的规定；3 工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时，允许再抽3根试件进行复检，复检仍不合格时判为工艺检验不合格3.4.3 监理单位应对工艺试验进行见证4 滚扎直螺纹接头4.1 套 筒4.1.1 套筒及锁母应选用性能不低于45 号的优质碳素结构钢、低合金高强度结构钢，以及其他经型式检验确认符合现行标准的钢材制造单位应提供钢材质量保证书4.1.2 套筒与锁母的制造应符合下列规定： 1套筒与锁母应按照产品设计图纸制造 2套筒与锁母的重要尺寸（外径、长度）和螺纹牙型及精度应经检验合格套筒内螺纹尺寸应按（普通螺纹基本尺寸》( GB /T196）确定；螺纹中径公差应满足《 普通螺纹 公差》 ( GB/T197）中6H 级精度要求。
3 套筒装箱时应有保护端盖，套筒与锁母内不得混入杂物4.1.3 套简与锁母的质量应符合下列规定：1 套筒的直径和壁厚应符合技术文件要求2 螺纹牙型应完整，套筒与锁母表面不得有裂纹，表面及内螺纹不得有锈蚀及其他肉眼可见的缺陷3 内螺纹用专用螺纹塞通规检验，其塞通规应能顺利旋人，塞止规旋人，塞止规旋人长度不得超过3P 4.1.4 套筒与锁母的标志应符合下列规定：1 套筒上应有生产厂家标志2 套筒的保护盖上应有被连接钢筋规格的标志4.1.5 套筒与螺母的包装应符合下列规定：1 套筒及锁母出厂包装上应标明产品的名称、规格、型号、数最、制造日期、产品批号．、生产厂家2 包装内必须附有产品合格证产品合格证包括以下内容： 型号、规格； 适用钢筋的品种； 连接接头的性能等级； 产品批号； 检验日期； 质检合格签章； 厂家名称、地址、； 当有特殊要求时应表明相应的检验内容及指标4.1.6 套筒与锁母的运输及储存应符合以下规定：1 套筒与锁母在运输过程中应妥善保护，避免雨淋、沾污或损伤2 套筒与锁母应按规格分类码放整齐4.2 丝头加工4.2.1 钢筋丝头螺纹滚轧加工工艺流程如图4.2.1所示。
图4.2.1 丝头螺纹滚扎加工工艺流程图1 钢筋下料前，应检查钢筋待加工的端部是否有弯曲，出现弯曲时应调直钢筋下料时，宜采用砂轮机切平，严禁采用气割或热加工方法钢筋端面应平整并与钢筋轴线垂直，不得有马蹄形或扭曲2 滚轧螺纹加工用滚丝机类型、加工速度、环境温度、电源电压波动范围等现场工作条件应符合技术文件要求使用的限位挡铁型号应与钢筋规格相同3 加工人员应逐个对丝头外观、外形和螺纹尺寸进行枪查4 用专用的钢筋丝头保护帽或连接套筒将加工后的丝头进行保护，防止螺纹被磕碰或被污染5 施工单位质量检查人员对加工人员自检合格的丝头进行抽样检验，包括外观、外形和螺纹尺寸检验6 按规格型号、类型及检验状态进行标识，分类码放4.2.2 钢筋丝头加工尺寸应符合下列要求：1 丝头中径、牙型角及丝头有效螺纹长度应符合技术文件的规定丝头螺纹尺寸宜满足GB / T 196 规定的要求；有效螺纹中径尺寸公差宜满足GB/T 197中6f 级精度要求2 丝头有效螺纹中径的圆柱度（每个螺纹的中径）误差不得超过0.20mm4.2.3 钢筋丝头的加工质量应符合下列规定：1 丝头表面不得有损坏及锈蚀2 丝头有效螺纹数量不得少于设计要求；牙顶宽度大于0.3P的不完整螺纹累计长度不得超过两个螺纹周长；标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为+2P。
3 丝头尺寸用专用的螺纹环规检验，应能顺利地旋入并达到要求的拧入长度，环止规旋入长度不得超过3P4.2.4 钢筋丝头加工的控制措施应符合下列规定：1 螺纹丝头加工时应使用水性润滑液，不得使用油性润滑液当环境平均气温连续3d 低于5 ℃ 或最低气温低于一3 ℃ 时，水溶性切削液应加人防冻液再行加工2 加工前调整好设备，直至钢筋丝头合格后方可批量生产3 应经常对剥肋刀头和滚丝轮进行检查，当出现缺损或磨损过度导致加工成的钢筋丝牙达不到要求时，需及时更换换好后试车加工，检查丝牙是否符合要求，合格后投人使用4.2.5 丝头在储存、运输过程中应妥善保护，避免雨淋、沾污、遭受机械损伤4.3 机械连接4.3.1 接头连接前，应做好以下准备工作： 1 熟悉设计图纸，明确机械连接接头形式、连接位置、规格和数量等，准备好相应数盆的连接材料，为施工做好准备 2 熟悉作业指导书、掌握工艺流程及有关施工要求 3 准备好工作扳手、扭矩扳手，备好相应记录表格等 4 准备钢筋机械连接作业平台和定位架等设施4.3.2 滚扎直螺纹钢筋连接施工工艺流程如图4.3.2所示图4.3.2 滚扎直螺纹钢筋连接施工工艺流程图1 将检验合格的丝头钢筋搬运至待连接处，按规定位置就位。
2 拧下钢筋丝头保护帽和套筒保护盖3 使用管钳等工作扳手将连接接头拧紧并用扭矩扳手校准拧紧扭矩值，拧紧扭矩值应符合表4.3.2的规定扭矩扳手的准确度级别应选用10级表4.3.2 直螺纹接头安装时的最小拧紧扭矩值钢筋直径（mm）≤1618～2022～2528～3236～40拧紧扭矩（N*m）100200260320360注：当不同直径的钢筋连接时，拧紧力矩值按最小直径钢筋的相应值取用4 对已经拧紧的接头进行标记5 对施工完的接头进行的质量检验4.3.3 滚扎直螺纹钢筋连接质量相应符合下列规定：1 钢筋连接完毕后，标准型接头连接套筒外应有外露的有效螺纹，且连接套筒单边有效螺纹不应超过2P2 钢筋连接完毕后，拧紧扭矩值应符合表4.3.2的要求4.3.4 滚轧直螺纹钢筋连接施工控制措施应符合下列规定： 1 在进行钢筋连接前，应检查钢筋规格与连接套简规格是否一致．并保证丝头和连接套筒内螺纹干净、完好无损2 连接钢筋时应对正轴线连接3 当连接钢筋两端外露有效螺纹数量不满足第4.3.3 条第1款的要求时应予以调整4 钢筋连接施工时，连接套筒与钢筋丝头旋合困难时不得强行加力，应查明原因妥善处理。
5 钢筋连接时应用工作扳手将丝头在套筒中央位置顶紧当采用加锁母型套筒时应用锁母锁紧6 钢筋接头拧紧后应用扭矩扳手按不小于表4.3.2规定的拧紧力矩值检查，并加以标记7扭矩扳手严格按使用说明书要求使用；扭矩扳手只能作检查工具，不得作为拧紧工具使用；扭矩扳手应定期标定，并在检验标定的有效期限内使用4.4 施工质量验收主 控 项 目4.4.1 滚轧直螺纹钢筋连接所用钢筋的质量验收应符合现行（铁路混凝土与砌体工程施工质量验收标准）中钢筋工程的有关规定4.4.2 滚轧直螺纹钢筋连接接头进场时，应对其产品的技术文件、合格证、接头的型式检验报告等进行全面检查 检验数量：施工单位和监理单位全部检查 检验方法：检查文件资料4.4.3 套简与锁母的外观质量及尺寸应符合下列规定： 1 套筒的直径和壁厚应满足第4.1.3条第1款的规定2 套筒与锁母的外观质量应满足第4.1.3条第2 款的规定3 套筒与锁母的内螺纹尺寸及公差，应满足第4.1.2条和第4.1.3条的相关规定检验数量：以同批、同材料、同型式、同规格的每2000个套筒或锁母为一批，不足2000个也按一批计施工单位每批抽检2 % ，且不少于20 个。
监理单位按施工单位抽检数量的20 % 进行见证检验，且不少于4 个检验方法：观察和量规检查，内螺纹尺寸及公差采用专用的螺纹塞规检测4.4.4 丝头的外观质量及尺寸应符合下列规定：1 丝头的外观质量应符合第4.2.3条第1款的规定2 丝头的尺寸（有效螺纹数量与牙顶宽度）是否与设计套简匹配，并应满足第4.2.2条和第4.2.3条的相关规定检验数量：以一个工作班内生产的钢筋丝头为一批施工单位随机抽样10 ％进行检验；监理单位按施工单位抽检数量的20%进行见证检验，且不少于4个检验方法：观察和尺量，丝头的螺纹尺寸采用专用的螺纹环规检测4.4.5 滚轧直螺纹钢筋连接接头的现场检验应符合下列规定：1 检查用扭矩扳手是否按规定标定2 接头的拧紧力矩应符合表4.3.2的规定值3 接头拧紧后，外露有效螺纹不应超过2P ，接头表面不得有裂纹4 接头的抗拉强度应符合本暂行规定第3.2.1条的要求检验数量：扭矩扳手标定、钢筋接头表面裂纹及外露有效螺纹，施工单位、监理单位全部检查拧紧力矩、抗拉强度检验，以同一施工条件下同批材料、同等级、同规格、同型式的每500个接头为一批，不足500个也按一批计。
拧紧力矩检验：施工单位每批抽检10％的接头进行校核，且不少于20个；监理单位按施工单位抽检数量的20％进行见证，且不少于4个抗拉强度检查：施工单位每批抽检一次，监理单位按施．工单位抽检次数的20％进行见证检验，但至少一次现场检验连续10个验收批抽样试件抗拉强度试验一次合格率为100％时，验收批接头数量可扩大1倍检验方法：观察裂纹和尺量外露有效螺纹扭矩扳手检查校核力矩值，检查扭矩扳手的标定资料每批制取3个试件作抗拉强度试验，当3个接头试件的抗拉强度均符合本暂行规定第3.2.1条中的强度要求时，该批评为合格如有1个试件的强度不符合要求，应再取6 个试件进行复检复检中如仍有1个试件的强度不符合要求，则该批评为不合格4.4.6 在同一连接区段内接头百分率应符合本暂行规定第3.1.2条规定。
