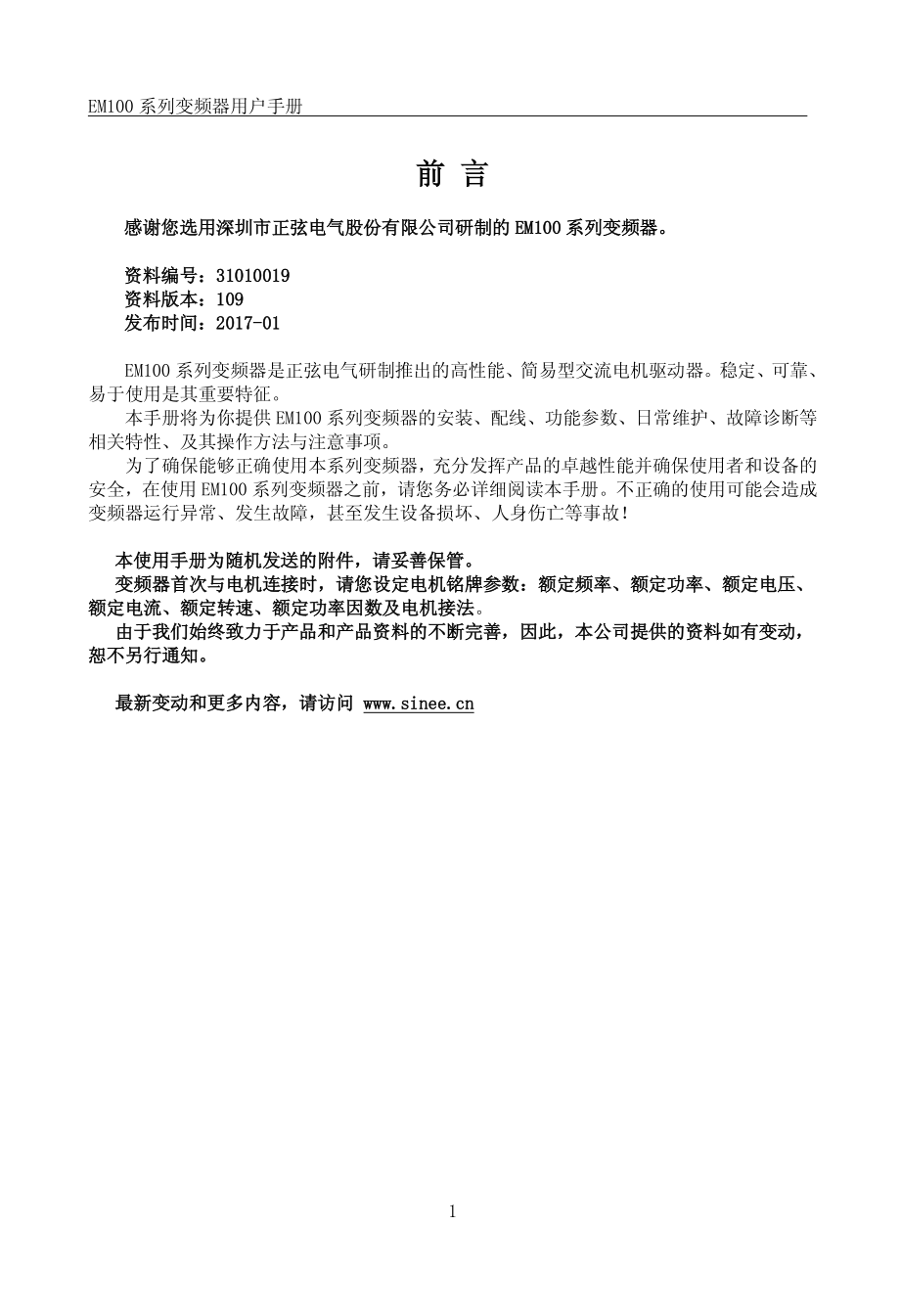

EM100 系列变频器用户手册 1 前前 言言 感谢您选用深圳市正弦电气股份有限公司研制的感谢您选用深圳市正弦电气股份有限公司研制的 EM100EM100 系列系列变频器 资料编号：资料编号：3101001931010019 资料版本：资料版本：10109 9 发布时间：发布时间：2012017 7- -0101 EM100 系列变频器是正弦电气研制推出的高性能、简易型交流电机驱动器稳定、可靠、 易于使用是其重要特征 本手册将为你提供 EM100 系列变频器的安装、配线、功能参数、日常维护、故障诊断等 相关特性、及其操作方法与注意事项 为了确保能够正确使用本系列变频器，充分发挥产品的卓越性能并确保使用者和设备的 安全，在使用 EM100 系列变频器之前，请您务必详细阅读本手册不正确的使用可能会造成 变频器运行异常、发生故障，甚至发生设备损坏、人身伤亡等事故！ 本使用手册为随机发送的附件，请妥善保管本使用手册为随机发送的附件，请妥善保管 变频器首次与电机连接时，请您设定电机铭牌参数：额定频率、额定功率、额定电压、变频器首次与电机连接时，请您设定电机铭牌参数：额定频率、额定功率、额定电压、 额定电流、额定转速、额定功率因数及电机接法额定电流、额定转速、额定功率因数及电机接法。
由于我们始终致力于产品和产品资料的不断完善，因此，本公司提供的资料如有变动，由于我们始终致力于产品和产品资料的不断完善，因此，本公司提供的资料如有变动， 恕不另行通知恕不另行通知 最新变动和更多内容，请访问最新变动和更多内容，请访问 EM100 系列变频器用户手册 2 目目 录录 第一章第一章 安全注意事项安全注意事项 .............................................................................................................. 3 3 1.1 安全事项 .............................................................. 3 1.2 注意事项 .............................................................. 6 第二章第二章 产品信息产品信息 ...................................................................................................................... 7 7 2.1 产品确认 .............................................................. 7 2.2 命名规则及铭牌 ........................................................ 7 2.3 变频器型号 ............................................................ 8 2.4 技术规范 .............................................................. 8 2.5 产品部件说明 ......................................................... 10 2.6 产品外形和安装尺寸 ................................................... 11 第三章第三章 产品安装产品安装 .................................................................................................................... 1313 3.1 机械安装 ............................................................. 13 3.2 电气接线 ............................................................. 22 第四章第四章 操作与显示操作与显示 ................................................................................................................ 3737 4.1 操作与显示界面介绍 ................................................... 37 4.2 功能码查看及修改方法说明 .............................................. 38 第五章第五章 功能参数表功能参数表 ................................................................................................................ 4242 5.1 功能代码表说明 ....................................................... 42 5.2 功能参数表 ........................................................... 42 第六章第六章 参数说明参数说明 .................................................................................................................... 5454 第七章第七章 故障诊断及对策故障诊断及对策 ........................................................................................................ 9595 第八章第八章 电磁兼容性指导电磁兼容性指导 ........................................................................................................ 9999 第九章第九章 保养和维护保养和维护 .............................................................................................................. 102102 9.1 变频器的日常保养与维护 .............................................. 102 9.2 变频器的保修说明 .................................................... 103 附录附录 A A：：EM100 MODBUSEM100 MODBUS 通讯协议通讯协议 .......................................................................................... 104104 附录附录 B B：选配件说明：选配件说明 .............................................................................................................. 110110 附录附录 C C：客户常见问题及处理措施：客户常见问题及处理措施 ...................................................................................... 111111 EM100 系列变频器用户手册 3 第一章第一章 安全注意事项安全注意事项 安全定义：在本手册中，安全注意事项分以下两类；安全定义：在本手册中，安全注意事项分以下两类； 危险危险：由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况。
注意注意：由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏 的情况 请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全 注意事项进行操作，如出现因违规操作而造成的任何伤害和损失均与本公司无关 1.11.1 安全事项安全事项 安装前：安装前： 危险危险 1. 开箱时发现包装进水、部件缺少或有部件损坏时，请不要安装！ 2. 外包装标识与实物名称不符时，请不要安装! 危险危险 1. 搬运时应该轻抬轻放，否则有损害设备的危险！ 2. 有损伤的变频器或缺件的变频器请不要使用，有受伤的危险！ 3. 不要用手触及控制系统的元器件，否则有静电损坏的危险！ 安装时：安装时： 危险危险 1. 请安装在金属等阻燃的物体上，远离可燃物，否则可能引起火警! 2. 不可随意拧动设备元件的固定螺栓，特别是带有红色标记的螺栓！ 注意注意 1. 不能让导线头或螺钉掉入变频器中，否则引起变频器损坏！ 2. 请将变频器安装在震动少，避免阳光直射的地方 3. 变频器置于相对密闭柜或空间时，请注意安装位置，保证散热效果 EM100 系列变频器用户手册 4 接线时：接线时： 危险危险 1. 必须遵守本手册的指导，由专业电气工程人员施工，否则会出现意想不到的危险！ 2. 变频器和电源之间必须有断路器隔开，否则可能发生火警！ 3. 接线前请确认电源处于零能量状态，否则有触电的危险！请按照标准对变频器进行正 确接地，否则有触电危险！ 4. 接地端子一定要可靠接地，否则有触电和火灾的危险！ 5. 不建议使用双键盘，否则可能会出现意想不到的危险！ 注意注意 1. 绝不能将输入电源连接到变频器的输出端子（U、V、W）上。
注意接线端子的标记,不 要接错线！否则引起变频器损坏！ 2. 确保所配线路符合 EMC 要求及所在区域的安全标准所用导线线径请参考首选建议 否则可能发生事故！ 3. 绝不能将制动电阻直接接于直流母线 、 端子之间，否则引起火警！ 4. 请用指定力矩的螺丝刀紧固端子，否则有火灾的危险 5. 请勿将移相电容及 LC/RC 噪声滤波器接入输出回路 6. 请勿将电磁开关、电磁接触器接入输出回路，否则变频器的过电流保护回路动作，严 重时，会导致变频器内部损坏 7. 请勿拆卸变频器内部的连接线缆，否则可能导致变频器内部损坏 上电前上电前: : 注意注意 1. 请确认输入电源的电压等级是否和变频器的额定电压等级一致；电源输入端子（R、S、 T）和输出端子（U、V、W)上的接线位置是否正确；并注意检查与变频器相连接的外围 电路中是否有短路现象，所连接线路是否紧固，否则引起变频器损坏！ 2. 变频器的任何部分无须进行耐压试验，出厂时产品已作过此项测试否则引起事故！ 危险危险 1. 变频器必须盖好盖板后才能上电，否则可能引起触。
