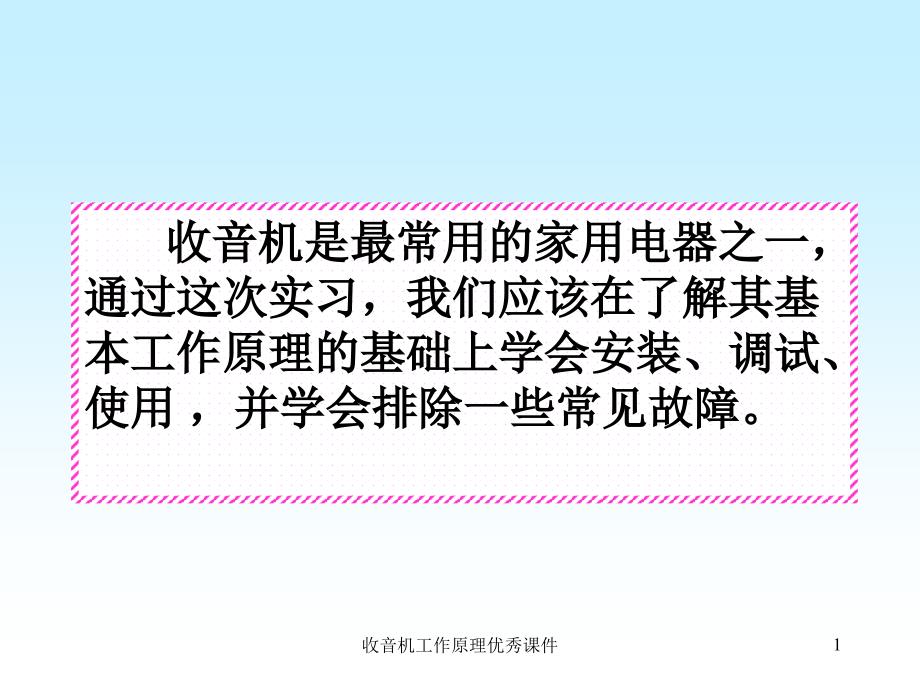

收音机是最常用的家用电器之一，收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、本工作原理的基础上学会安装、调试、使用使用 ，并学会排除一些常见故障并学会排除一些常见故障1收音机工作原理优秀课件 无线电发射与接收的基本原理 1、什么是无线电波 我们通过对电磁学基本知识的学习，知道了在通有交流电的导线周围，就有变化的磁场存在，变化的磁场在它的周围又引起变化的电场，而变化的电场又在周围更远的地方引起变化的磁场，这样电场和磁场不断地相互交替产生，就能把电磁场向周围空间传播开来这种向四周空间传播的电磁场就称为电磁波无线电波是电磁波的一种无线电波在空间传播的速度与光速相同，约30万公里/秒 2收音机工作原理优秀课件 2. 无线电发射与接收的基本原理(1)无线电发射的基本原理 我们已经知道利用天线可以把无线电波向空中发射出去，但是天线长度必须和电磁波长相对应，才能有效地发射而且只有频率相当高的电磁场才具有辐射能力，因此利用频率较高的无线电波才能传送信号我们把无线波发射机中产生的高频振荡作为“载波”，将音频信号加到“载波”上，这个过程叫做调制。
经过调制以后的高频振荡叫做已调信号 利用传输线可把已调信号送到发射天线，变成无线电波，发射到空间去经过调制以后可以使广播信号有效的发射，而且不同的发射机可以采用不同的“载波”频率，使彼此互不干扰 一台广播发射机应该包括四个部分：一是声音的变换与放大，这一部分的频率较低，叫做低频部分；二是高频振荡的产生、放大、调制和高频功率放大，统称高频部分；三是天线与传输线；四是直流电源部分 话筒和音频放大器的作用，是把声音变换成调制器所需的一定强度的音频电信号高频振荡器的作用是产生高频正弦振荡，即载波，它的频率叫做载频 3收音机工作原理优秀课件 (2) 基本无线电接收原理 由发射机发出的无线电波，经接收机天线接收，转变为感应电势从天线感应出的不同频率的已调波信号中选出所需信号的任务由输入电路承担而输入电路选出的信号，仍是已调波信号，不能用它去直接推动耳机或喇叭，还必须把它恢复成音频信号这种从已调波信号中检出音频信号的过程，叫做检波或解调 4收音机工作原理优秀课件 用来运载音频信号的无线电波叫做载波载波的调制方法有三种： (1)使载波的幅度按调制信号变化的过程称为调幅(AM); (2)使载波的频率按调制信号变化的过程称为调频(FM);(3)使载波的相位角按调制信号变化的过程称为调相(PM)。
被调制后的载波称为已调波，已调波按调制方式的不同分别称为调幅波、调频波和调相波(如图形1-1所示)目前无线电广播常用的已调波为调幅波和调频波两种5收音机工作原理优秀课件 6收音机工作原理优秀课件 7收音机工作原理优秀课件 几个基本概念:Ø调幅：如控制的是载波的振幅，称为调幅Ø调频：如控制的是载波的频率，称为调频Ø调相：如控制的是载波的相位，称为调相Ø检波：调幅的解调过程称为检波；Ø鉴频：调频的解调过程称为鉴频；Ø鉴相：调相的解调过程称为鉴相在通信系统中为什么需要进行调制？（1）为了利用一个信道实现多路通信；（2）在无线通信中为了有效地进行电磁能的辐射，天线尺寸与辐射信号波长相比拟如，对于1000Hz的语音信号，如果用λ/4天线直接辐射，相应的天线尺寸应为75km8收音机工作原理优秀课件 小结：调制作用实质上是把各种信号的频率进行搬移，使它们互不重叠地占据不同的频率范围也就是说，把信号分别记载在不同频率的载波上解调是调制的逆过程信源调制器发送端载波源传输媒介噪音解调器终端接收端9收音机工作原理优秀课件 收音机工作原理1、收音机分类（1）直放式收音机 电路简单，一般只用1—4只晶体管和一些基本元件。
易于安装调试，成本低，但它的灵敏度低，选择性不太好直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象10收音机工作原理优秀课件 （2）超外差收音机Ø外 差： 输入信号和本机振荡信号产生差频的过程Ø超外差：输入信号和本机振荡信号产生一个固定中频信号的过程 因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式Ø优 点：灵敏度高，选择性好，音质好（通频带宽）工作稳定（不容易自激）Ø缺 点：镜像干扰（比接收频率高两个中频的干扰信号），假响应（变频电路的非线性）、Ø超外差式是与直放式相对而言的一种接收方式Ø超外差式收音机能把接收到的频率不同的电台信号都变成固定的中频信号（465kHz)再由放大器对这个固定的中频信号进行放大Ø在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器11收音机工作原理优秀课件 2、收音机工作原理 收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音具体讲：从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音超外差式收音机是目前较普及的收音机 12收音机工作原理优秀课件 3、超外差收音机的工作原理（（1）、工作方框图）、工作方框图13收音机工作原理优秀课件 A:535----1605KHzB:1000----2070KHzC:465KHz变频振荡E.中频放大中频放大混频本机振荡输入调谐检波低频放大功率放大14收音机工作原理优秀课件 （1）输入回路 从天线接收进来的高频信号首先进入输入调谐回路输入回路的任务是：1. 通过天线收集电磁波，使之变为高频电流；2.选择信号在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机 （2）变频和本机振荡级 从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。
例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz － 535 kHz ＝ 465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点 以上三种频率之间的关系可以用下式表达： 本机振荡频率－输入信号频率＝中频15收音机工作原理优秀课件 （3）中频放大级 由于中频信号的频率固定不变而且比高频略低（我国规定调幅收音机的中频为465kHZ），所以它比高频信号更容易调谐和放大通常，中放级包括1-2级放大及2-3级调谐回路，这与前面我们介绍过的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多可以说：超外差式收音机的灵敏度和选择性在很大程度上就取决于中放级性能的好坏。
4）检波与AGC电路 经过中放后，中频信号进入检波级，检波级也要完成两个任务：一是在尽可能减小失真的前提下把中频调幅信号还原成音频二是将检波后的直流分量送回到中放级，控制中放级的增益（即放大量），使该级不致发生削波失真，通常称为自动增益控制电路，简称AGC电路16收音机工作原理优秀课件 （5）低频前置放大级，也称电压放大级 从检波级输出的音频信号很小，大约只有几毫伏到几十毫伏电压放大的任务就是将它放大几十至几百倍6）功率放大级 电压放大级的输出虽然可以达到几伏，但是它的带负载能力还很差，这是因为它的内阻比较大，只能输出不到1mA的电流，所以还要再经过功率放大才能推动扬声器还原成声音一般，袖珍收音机的输出功率约在50~100毫瓦（mW）左右 17收音机工作原理优秀课件 输入调谐电路 从接收天线到变频管输入端之间的电路叫输入电路 该电路是串联谐振电路，B1 是磁性天线，L1和L2都绕在磁棒上， C1A是调谐电容 磁棒的导磁率很高，当它平行于电磁场的传播方向时，就能大量地聚集空间的磁力线，使绕在磁棒上的调谐线圈L1能感应出较高的外来信号。
调谐电路的频率范围535---1605KHz18收音机工作原理优秀课件 f1、f2、f3和f4的四个电台信号都被磁性天线所接收，则天线线圈L1就产生相应的感应电动势e1、e2、e3、和e4 ，要收听频率为f2的电台播音，只要旋转可变电容器Ca，就能找到一个位置，使输入电路的固有频率与信号频率f2相等，即输入电路调谐（谐振）在f2频率上这时，输入电路中e2产生的电流值最大，而e1、e3、e4因失谐，电流值很小，从而就选择出频率为f2的电台信号 同理，旋转Ca也可以选择出接收波段内的其他电台信号 19收音机工作原理优秀课件 变频振荡（本机振荡、混频） 变频级担负着把输入的广播电台高频载波信号变为465千赫的中频载波信号的重要任务它的工作正常与否及指标优劣将直接影响后级电路和整机的性能，因此它是收音机的关键部分为了实现频率的变换，变频器一定要包括具有混频作用的非线性元件（即三极管）、产生等幅信号的振荡器、选择中频信号的选频负载等 20收音机工作原理优秀课件 V1是变频管，它兼有振荡、混频两种作用。
本机振荡电路由振荡变压器（简称中振）B2、可变电容器C1b构成变压器反馈式振荡器，振荡频率主要决定于L4、C1b，本机振荡信号通过C2、C3接在V1基极—发射极之间，自激振荡信号由反馈线圈L3耦合给振荡回路，再由C3、C2回送到V1的基极—发射极之间，循环放大，形成振荡输入调谐信号与本机振荡信号同时加到三极管上，利用三极管的非线性特性，在三极管的集电极将产生两种频率信号的和频、倍频和差频差频为差频为465KHz21收音机工作原理优秀课件 中频放大级 中频放大级是指变频输出至振幅检波器之间的电路，其作用是放大中频信号，它是收音机的“心脏”收音机的灵敏度、选择性及音质都有直接影响中频放大器应具有增益高、稳定性好、选择性优良、通频带较宽的特点灵敏度：收音机接收弱信号的能力单位：mV/m该数值越小灵敏度越高22收音机工作原理优秀课件 检波级 在调幅超外差式收音机中，检波器的作用是从中频调幅信号中检出低频（音频）信号，送到低频放大器进行放大检波作用可以用二极管或三极管来实现23收音机工作原理优秀课件 低频放大 检波器与功率放大器之间的电路称为低频放大器，主要作用是放大低频信号，激励功率放大器，使功率放大器有足够的输出功率。
24收音机工作原理优秀课件 功率放大器 功率放大器是收音机的最后一级，主要任务是把低频放大器送来的信号进行功率放大，以足够的功率输出去推动扬声器所以也叫功率放大器 25收音机工作原理优秀课件 HX203 AM/FM集成电路收音机电原理图26收音机工作原理优秀课件 27收音机工作原理优秀课件 28收音机工作原理优秀课件 29收音机工作原理优秀课件 30收音机工作原理优秀课件 HX108-2收音机的印刷电路收音机的印刷电路31收音机工作原理优秀课件 安安 装装 步步 骤骤机械部件的安装调整焊接前的准备工作元器件的焊接与安装收音机故障的排除二 极 管、电容、电阻的 认识清点材料32收音机工作原理优秀课件 第一步：第一步：清点材料请按材料清单一请按材料清单一一对应，记清每一对应，记清每个元件的名称与个元件的名称与外形外形注意注意33收音机工作原理优秀课件 零零 件件 1电阻 共电阻 共13只只R12 220ΩΩ红红 红红 棕棕 R1 100k 棕棕 黑黑 黄黄 R13 24k 红红 黄黄 橙橙 R3 100ΩΩ 棕棕 黑黑 棕棕 R5 150ΩΩ 棕棕 绿绿 棕棕 R7 51Ω Ω 绿绿 棕棕 黑黑 R4 20k 红红 黑黑 橙橙 R8 1k 棕棕 黑黑 红红 R6 62k 蓝蓝 红红 橙橙R9 680ΩΩ蓝蓝 灰灰 棕棕 R10 51k 绿绿 棕棕 橙橙 R2 2k 红红 黑黑 红红 R11 1k 棕棕 黑黑 红红34收音机工作原理优秀课件 零件零件 2二极管二极管IN41483个个电解电容电解电容＋－＋－＋－＋－4.7μF100μF2个个2个个电位器电位器 1个个35收音机工作原理优秀课件 零件零件 3连接线连接线 Lines 4根根元片电容共元片电容共 10个个2231039个个1个个线路板线路板 1 块块36收音机工作原理优秀课件 CBM-223双联双联 CBM223P 1只只变压器变压器 2只只DDML10-18DDTF10-44C中中周周4只只 零零 件件 437收音机工作原理优秀课件 AM16013010080706053HX108×10KHzC9018H331S9014C 998S9013H 9984只只1只只2只只三极管三极管 7只只周率板周率板1片片电位盘电位盘 1个个调谐盘调谐盘1个个零零 件件 538收音机工作原理优秀课件 正极片正极片 2片片磁棒支架磁棒支架 1个个磁棒和线圈磁棒和线圈 1套套负极弹簧负极弹簧 2个个零零 件件 639收音机工作原理优秀课件 双联罗钉双联罗钉 2个个M2.5*5谐调盘罗钉谐调盘罗钉 1个个M2.5*4电位器罗钉电位器罗钉 1个个M1.7*6机芯自攻罗钉机芯自攻罗钉 1个个M2.5*5罗钉罗钉 5个个0.5W 8ΩΩ喇叭喇叭 1只只拎带拎带 1根根零零 件件 740收音机工作原理优秀课件 TUNINGVOLUME后后 盖盖零零 件件 8前前 框框 正正 面面前前 框框 背背 面面41收音机工作原理优秀课件 第二步：第二步：二 极 管、电容、电阻的 认识元件的大小与极元件的大小与极性一定不能弄错性一定不能弄错注意注意42收音机工作原理优秀课件 区分二极管的极性区分二极管的极性Ω×1KΩ×1KIN4148IN414843收音机工作原理优秀课件 区分电解电容的极性长长 + 短短 - 根据正接时漏电流小（阻值大），反根据正接时漏电流小（阻值大），反接时漏电流大来判断。
接时漏电流大来判断＋＋－－－－+44收音机工作原理优秀课件 第三步：第三步：焊接前的准备工作元元件件读读数数测测量量元元件件插插放放去去氧氧化化层层元元件件焊焊接接元元件件弯弯制制45收音机工作原理优秀课件 ±10%10－－2银银±5%10－－1金金999白白105104103102101100倍率倍率888灰灰±0.1%777紫紫±0.25%666兰兰±0.5%555绿绿 444黄黄333橙橙±2%222红红±1%111棕棕000黑黑误差误差IIIIII颜色颜色色色 环环色色 标标46收音机工作原理优秀课件 色色 环环 认认 识识 的的 规律规律 • 从上页幻灯片可知，从上页幻灯片可知，金色金色和和银色银色只能只能是是乘数乘数和和允许误差允许误差，一定放在右边一定放在右边• 表示表示允许误差允许误差的色的色 环比别的色环稍宽，环比别的色环稍宽，离别的色离别的色 环稍远• 我们用的电阻大都我们用的电阻大都允许误差允许误差是是±5%的，的，用用金色金色色色 环表示，因此环表示，因此金色金色一般都在最一般都在最右边47收音机工作原理优秀课件 清除元件表面的氧化层清除元件表面的氧化层 左手捏住电阻或其他元件的本体，左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去慢慢地转动，直到表面氧化层全部去除除。
新元件免去此项新元件免去此项48收音机工作原理优秀课件 直接从元件直接从元件 根部，将元根部，将元 件脚弯制成形件脚弯制成形错 用镊用镊 子夹住元件根子夹住元件根 部，将元件脚部，将元件脚 弯制成形弯制成形yes大约大约1- 2 mm镊子镊子 元元 件件 脚脚 的的 弯弯 制制 成成 形形 49收音机工作原理优秀课件 元元 件件 的的 插插 放放卧式插法卧式插法立式插法立式插法50收音机工作原理优秀课件 烙铁必须插在烙铁架中烙铁必须插在烙铁架中 1 1不能碰不能碰东西东西51收音机工作原理优秀课件 烙铁必须插在烙铁架中烙铁必须插在烙铁架中 2 252收音机工作原理优秀课件 焊锡丝焊锡丝电烙铁加热电烙铁加热的进程中要的进程中要及时给裸铜及时给裸铜面搪锡否则面搪锡否则会不好焊会不好焊烙铁头的保护烙铁头的保护53收音机工作原理优秀课件 烙铁头上多余锡的处理烙铁头上多余锡的处理54收音机工作原理优秀课件 在练习板上焊接在练习板上焊接 55收音机工作原理优秀课件 在练习板上焊接在练习板上焊接练习时注意不断总结，把握加热时间、练习时注意不断总结，把握加热时间、送锡多少，不可在一个点加热较长时间，送锡多少，不可在一个点加热较长时间，否则会使印刷电路的焊盘烫坏。
否则会使印刷电路的焊盘烫坏56收音机工作原理优秀课件 注注 意意 焊锡焊锡丝丝加热中加热中要把斜要把斜面靠在面靠在元件脚元件脚上使加上使加热面积热面积最大最大焊点高约焊点高约1.5mm直径与焊盘一致直径与焊盘一致脚高出约脚高出约0.5mm57收音机工作原理优秀课件 元元 件件 的的 焊焊 接接桌面桌面间距由孔距决定间距由孔距决定. 电解电容紧电解电容紧贴底板安装贴底板安装 58收音机工作原理优秀课件 错焊元件的拔除错焊元件的拔除 1 1清除烙铁上的锡，用烙清除烙铁上的锡，用烙铁将元件脚上的锡尽量铁将元件脚上的锡尽量刮除刮除59收音机工作原理优秀课件 错焊元件的拔除错焊元件的拔除 2 2镊子镊子拔拔用烙铁将用烙铁将锡熔化锡熔化60收音机工作原理优秀课件 焊接前电阻要看清阻值大小，并用万焊接前电阻要看清阻值大小，并用万用表校核电容、二极管要看清极性用表校核电容、二极管要看清极性一旦焊错要小心地用烙铁加热后取下一旦焊错要小心地用烙铁加热后取下重焊拨下的动作要轻，如果安装孔重焊拨下的动作要轻，如果安装孔堵塞，要边加热，边用针通开堵塞，要边加热，边用针通开电阻的读数方向要一致，色环不清楚电阻的读数方向要一致，色环不清楚时要用万用表测定阻值后再装。
时要用万用表测定阻值后再装上螺丝、螺母时用力要合适，不可用上螺丝、螺母时用力要合适，不可用力太大 61收音机工作原理优秀课件 印印制制板板正正面面元元件件的的位位置置4148414841481032232232232232232232232232234.7μF100μF4.7μF100μF9018901890189018901390139013CBM-22362收音机工作原理优秀课件 印印制制板板背背面面的的安安装装63收音机工作原理优秀课件 前前框框准准备备1前框前框 背面背面64收音机工作原理优秀课件 前框准备前框准备 2前框前框 正面正面撕去周率板撕去周率板正面的保护膜正面的保护膜和背面的双面胶和背面的双面胶贴于前框贴于前框AM160130 100 80706053HX108×10KHzAM16013010080706053HX108×10KHz65收音机工作原理优秀课件 前框准备前框准备 30.5W 8ΩΩ将喇叭安将喇叭安装在前框装在前框向下压向下压向前撬向前撬66收音机工作原理优秀课件 前框准备前框准备4将拎带套将拎带套在前框在前框将调谐盘安装将调谐盘安装在双联轴上在双联轴上用用M2.5×4×4的螺钉固定的螺钉固定0.5W 8ΩΩ67收音机工作原理优秀课件 前框准备前框准备 50.5W 8ΩΩ将导线焊在喇叭将导线焊在喇叭与电路板上与电路板上将正负电源线焊在将正负电源线焊在电路板的指定位置电路板的指定位置68收音机工作原理优秀课件 前框准备前框准备 6印制电路板印制电路板机芯安装方向机芯安装方向0.5W 8ΩΩCBM-22369收音机工作原理优秀课件 。
