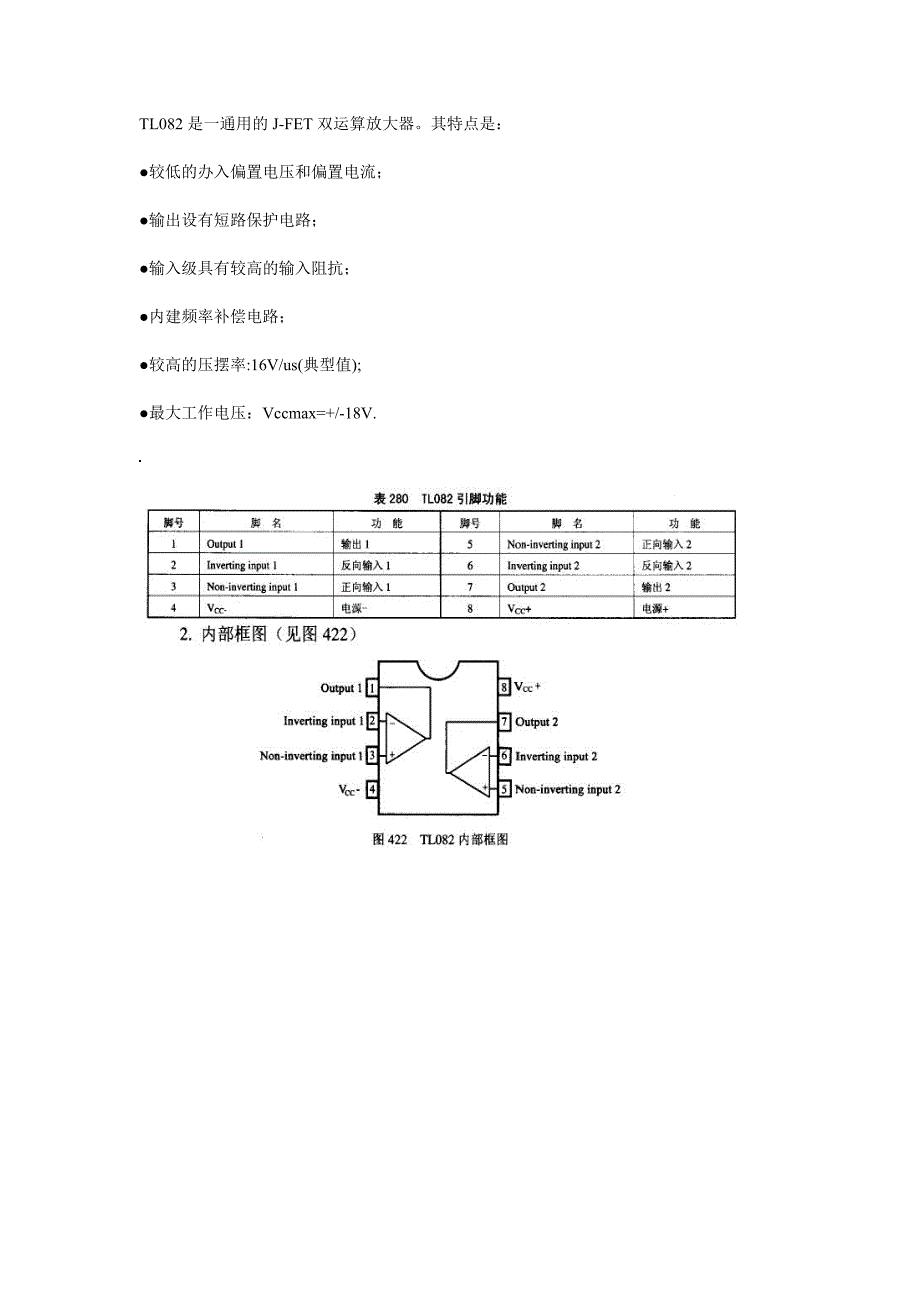

TL082是一通用的J-FET双运算放大器其特点是：●较低的办入偏置电压和偏置电流；●输出设有短路保护电路；●输入级具有较高的输入阻抗；●内建频率补偿电路；●较高的压摆率:16V/us(典型值);●最大工作电压：Vccmax=+/-18V.TL082典型应用电路LM324 LM324引脚图简介： LM324系列器件为价格便宜的带有真差动输入的四运算放大器与单电源应用场合的标准运算放大器相比，它们有一些显著优点该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同LM324的引脚排列见图2 参数描述： 运放类型:低功率 放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗 温度范围:商用 电源电压 最大:32V 电源电压 最小:3V 芯片标号:324 表面安装器件:表面安装 输入偏移电压 最大:7mV 运放特点:高增益频率补偿运算 逻辑功能号:324 额定电源电压, +:15V LM324的特点： 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 5.每封装含四个运算放大器。
6.具有内部补偿的功能 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 这个是最常用的运算放大器1，2，3脚是一组5，6,7脚是一组，8，9，10脚是一组，12，13,14脚是一组，剩下的两个脚是电源，1，7,8,14是各组放大器的输出脚，其它的就是输入脚至于使用地方，那就是你需要比较器和运算放大器的所有地方你都可以用，只是当你所需要用到运算放大器的地方对运算放大器的性能要求很高的时候那你就的看看LM324是不是满足性能要求了！LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用 LM339集成块采用C-14型封装，图1为外型及管脚排列图由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器每个比较器有两个输入端和一个输出端两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压当“+”端电压高于“-”端时，输出管截止，相当于输出端开路当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）选不同阻值的上拉电阻会影响输出端高电位的值因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值另外，各比较器的输出端允许连接在一起使用 LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
特性： 内部频率补偿 直流电压增益高(约100dB) 单位增益频带宽(约1MHz) 电源电压范围宽：单电源(3—30V)； 双电源(±1.5 一±15V) 低功耗电流，适合于电池供电 LM358· 低输入偏流 低输入失调电压和失调电流 共模输入电压范围宽，包括接地 差模输入电压范围宽，等于电源电压范围 输出电压摆幅大(0 至Vcc-1.5V) LM358运用： 红外线探测报警器 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警 工作原理 工作原理该装置电路原理见图1 由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1 的②脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。
IC4 为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4 的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4 的①脚变为高电平，VT2 导通，讯响器BL通电发出报警声人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2 截止由于C6两端的电压不能突变，故通过R14向C6 缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1 分钟，即持续1分钟报警 由VT3、R20、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报 该装置采用9－12V直流电源供电，由T 降压，全桥U整流，C10 滤波，检测电路采用IC5 78L06供电本装置交直流两用，自动无间断转换LM338是大电流可调集成稳压器，最大输出电流为5A，可调输出范围1.25V—25V它有二种封装，一种是TO-3金属壳，另一种是TO220塑料壳 LM338 TO-3封装LM338是大电流可调集成稳压器，最大输出电流为5A，可调输出范围1.25V—25V。
它有二种封装，一种是TO-3金属壳，另一种是TO220塑料壳电路参数 1、可调电压范围：1.25V—25V 2、输出电流：额定5A，瞬间最大电流8A 3、电压调整率：0.003% 使用注意事项 1、LM338是串联调整型的稳压电源，所以它在输出小电压大电流的时候管压降很大，管子功耗相应也大，温度会很高，所以使用时要加大的散热器 2、电源的滤波电容要大，并且要关联一个小的电容器以便对高频进行滤波，电容尽量靠近管脚 3、由于保护电路和关系，输出端尽量不要接大的电容和容性负载，否则保护电路可能误动作 典型应用 一种高精度大电流稳压电源电路该电路采用额定输出电流为5A的三端稳压器LM338做成大电流可调稳压电源其特点是：(1)输出电流大额定电流为5A，最大允许峰值电流为7A2)电路简单3)电压调整率可达到0.012％N，漂移可达0.0005V／H4)输出电压在1.25～32V之间可调tda2822TDA2822集成功放电路常用在随身听、便携式的DVD等音频放音用；功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点，是业余制作小功放的较佳选择制造商: STMicroelectronics TDA2822产品种类: 音频功率放大器(Audio Power Amplifier) 产品类型: Class-AB(AB类音频功率放大器) 输出功率: 1.7W 输出类型: 1-Channel Mono or 2-Channel Stereo(桥接单声道或立体声双声道) 可用增益调整: 39 dB 总谐波失真+噪声(THD+N): 0.2 % @ 8 Ohm(Ω) @ 500 mW 电源电压(最大值): 15 V 电源电压(最小值): 1.8 V 电源类型: Single(单电源) 电源电流: 12 mA 最大功率耗散: 4000 mW 最小工作温度: - 40°C 最大工作温度: 85°C 封装/箱体: PDIP-8 封装: Tube 音频负载电阻: 8 Ohm(Ω) 输入偏流（最大值）: 0.1 μA (Type,典型值) @ 6V 输入信号类型: Single 输出信号类型: Differential or Single 工作特点 工作电压低，低于1.8V时仍能正常工作，集成度高，外围元件少，音质好。
TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中 应用电路 集成电路TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替， TDA2822TDA2822的封装与TDA2822M相同，它们区别在于：TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V使用TDA2822必须把电压降到8V以下R1的数值要求不拘，一般选用10k的碳膜电阻C1可选用0.1uF的涤纶电容，C2为100uF/16V的电解电容 使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分如果输入信号有直流成分则必须在输入端串接一只4.7-10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁在实践中，若对图5-107再进行适当的改制则效果更为理想Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放 大传感器的微弱信号等方面。
OP07管脚图特点： 超低偏移： 150μV最大 低输入偏置电流： 1.8nA 低失调电压漂移： 0.5μV/℃ 超稳定，时间： 2μV/month最大高电源电压范围： ±。
