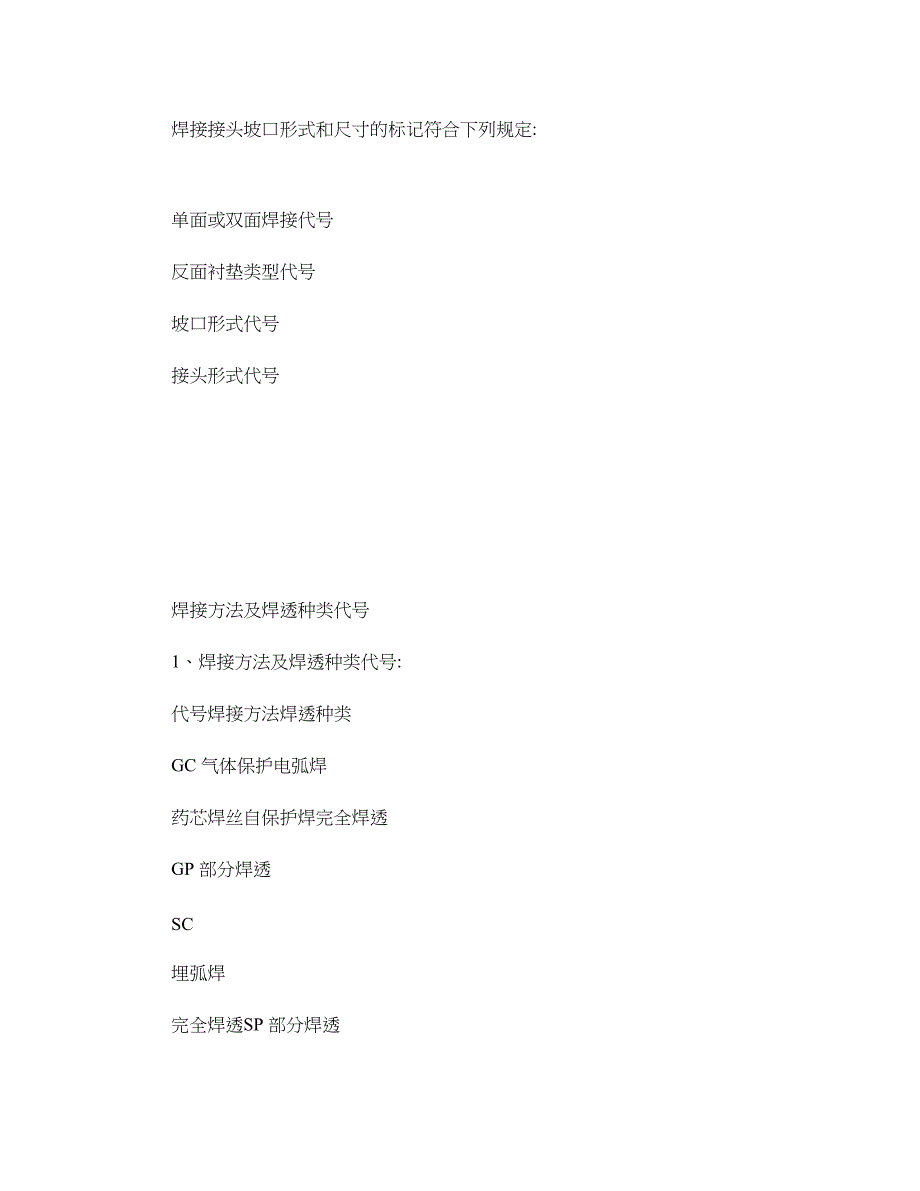

焊接接头坡口形式和尺寸的标记符合下列规定:单面或双面焊接代号反面衬垫类型代号坡口形式代号接头形式代号焊接方法及焊透种类代号1、焊接方法及焊透种类代号:代号焊接方法焊透种类GC 气体保护电弧焊药芯焊丝自保护焊完全焊透GP 部分焊透SC埋弧焊完全焊透SP 部分焊透SL 电渣焊完全焊透2、接头形式代号:代号接头形式B 对接接头T T型接头C 角接接头3、坡口形式代号:代号接头形式I I型坡口V V型坡口X X型坡口L 单边V型坡口K K型坡口对接焊缝坡口形状和尺寸 (板对接、型钢对接焊缝编号标记坡口形状示意图板厚(mm 焊接位置坡口尺寸(mm 备注1 GC-BI-2δb3≤δ<8 F b=0-3全熔透坡口 清根2 GC-BL-2δbpα8≤δ<18 Fα=45b=0-3 p=0-3全熔透坡口 清根3 GC-BX-2δα1α2pHb18≤δ<40 Fα1=45α2=60b=0-3 p=0-3H=(32p -δ 全熔透坡口 清根4 SC-BI-2δb8≤δ<20 F b=0全熔透坡口 清根5SC-BV-2δbpα20≤δ<40 F α=60b=0 p=6全熔透坡口 清根6 SC-BX-2 δα2α1Hpb40≤δ<60 Fα1=45α2=60b=0 p=5H=(32p -δ 全熔透坡口 清根注:板对接焊缝优先选用埋弧焊箱型主焊缝坡口形状和尺寸焊缝编号标记 坡口形状示意图板厚(mm 焊接位置 坡口尺寸(mm 备注7SC-CL-B1δtb αp10≤δ<20F α=45b=6 p=0-1全熔透坡口8 SC-CV-B1tb δpα1α220≤δ<40Fα1=20α2=15 b=8 p=0-1全熔透坡口9SP-CL-1αδHb tδ<20 mm F α=60b=0mm H=t/2部分熔透坡口10 SP-CV-1tαb δHδ≥20mm Fα=60b=0mm H=t/2且不小于14mm部分熔透坡口焊接H型钢与十字柱主焊缝埋弧焊坡口形状和尺寸焊缝编号标记坡口形状示意图板厚(mm焊接位置坡口尺寸(mm备注11 SC-TI-2 δb6≤δ<14 F b=0全熔透坡口清根12 SC-TK-2δα1α2H pb14≤δ≤40 Fα1=45α2=60b=0p=5H=(32p-δ全熔透坡口清根13 SP-TI-2 δb6≤δ<18 F b=0部分熔透坡口单侧熔深至少达到δ/314 SP-TL-2δbαH18≤δ≤25 Fα=60b=0mmH=t/2且不小于14mm部分熔透坡口15 SP-TK-2δααH1H2Pb25<δ≤40 Fα=60b=0H1=H2=δ31p=δ-H1-H2部分熔透坡口CO2 气体保护焊 T 型接头坡口形状和尺寸 焊缝 编号 标记 坡口形状示意图 板厚（mm） 焊接位置 坡口尺寸 （mm） 备注 δ α =45 α 16 GC-TL-2 6≤δ ＜20 b F b=0-3 p=0-3 全熔透坡口 清根 p α 1=45 δ α1 α2 b α 2=60 20≤δ ≤40 F b=0-3 p=0-3 2 H= (d - p 3 17 GC-TK-2 全熔透坡口 清根 H p δ α =45 α b 18 GC-TL-B1 δ ≥8 F b=6 p=0-1 全熔透坡口 p δ α =45 α 19 GP-TL-2 10≤δ ≤20 b F b=0 H=δ /2 部分熔透坡口 H δ b α =45 b=0 20＜δ ≤40 F 1 H1=H2= d 3 α 20 GP-TK-2 α 部分熔透坡口 H1 P H2 p=δ -H1-H2 电渣焊坡口形状和尺寸 焊缝 编号 标记 坡口形状示意图 板厚（mm） 焊接位置 坡口尺寸 （mm） 备注 28 50 21 SL G δ ≤25 G=22 全熔透 28 50 δ 22 SL G δ ≥25 G=25 全熔透 δ 。
