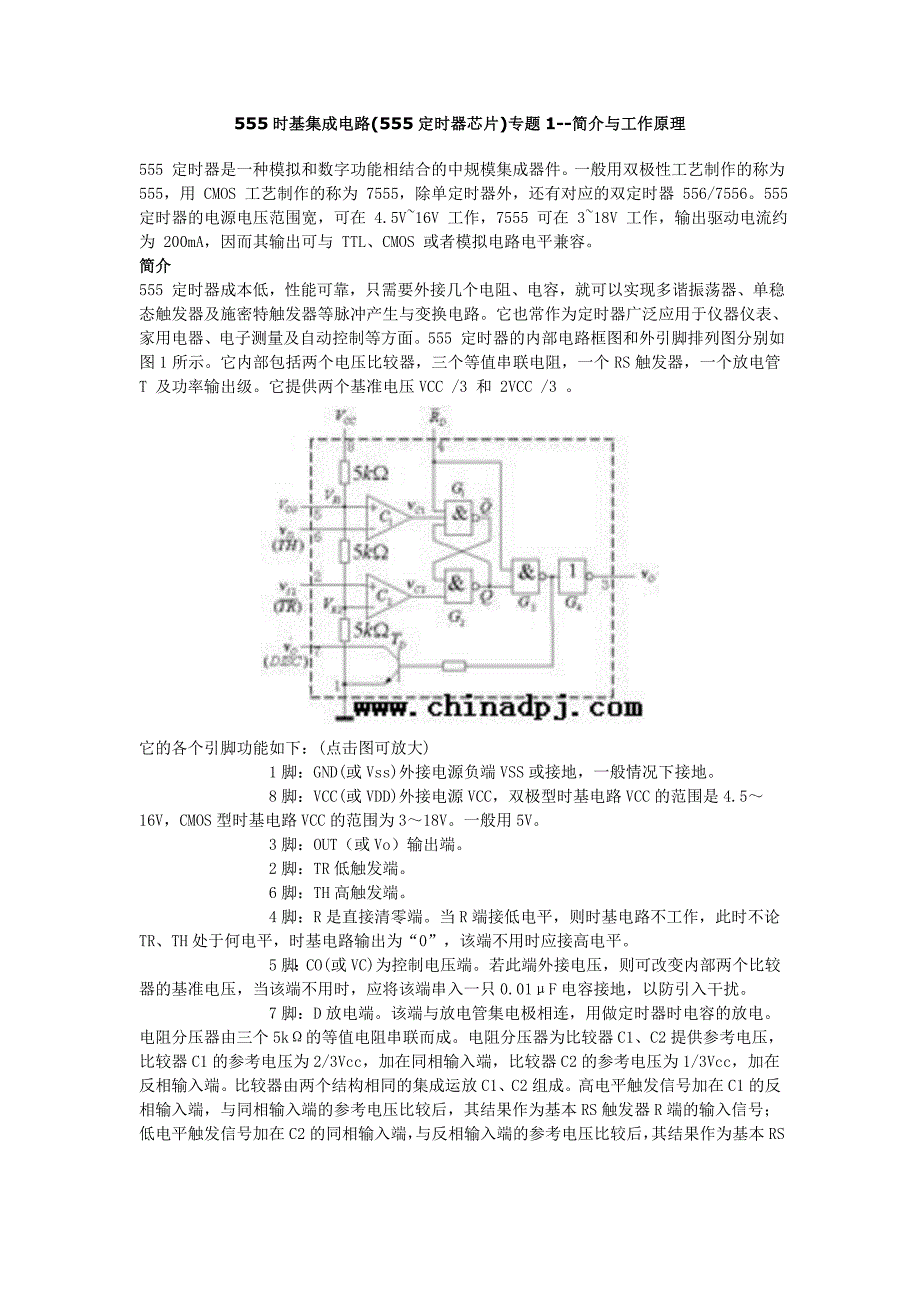

555时基集成电路(555定时器芯片)专题1--简介与工作原理555 定时器是一种模拟和数字功能相结合的中规模集成器件一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容简介555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面555 定时器的内部电路框图和外引脚排列图分别如图1 所示它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级它提供两个基准电压VCC /3 和 2VCC /3 它的各个引脚功能如下：(点击图可放大)1脚：GND(或Vss)外接电源负端VSS或接地，一般情况下接地8脚：VCC(或VDD)外接电源VCC，双极型时基电路VCC的范围是4.5～16V，CMOS型时基电路VCC的范围为3～18V。
一般用5V3脚：OUT（或Vo）输出端2脚：TR低触发端6脚：TH高触发端4脚：R是直接清零端当R端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平5脚：CO(或VC)为控制电压端若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰7脚：D放电端该端与放电管集电极相连，用做定时器时电容的放电电阻分压器由三个5kΩ的等值电阻串联而成电阻分压器为比较器C1、C2提供参考电压，比较器C1的参考电压为2/3Vcc，加在同相输入端，比较器C2的参考电压为1/3Vcc，加在反相输入端比较器由两个结构相同的集成运放C1、C2组成高电平触发信号加在C1的反相输入端，与同相输入端的参考电压比较后，其结果作为基本RS触发器R端的输入信号；低电平触发信号加在C2的同相输入端，与反相输入端的参考电压比较后，其结果作为基本RS触发器S端的输入信号基本RS触发器的输出状态受比较器C1、C2的输出端控制555 定时器的功能主要由两个比较器决定两个比较器的输出电压控制 RS 触发器和放电管的状态在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平555定时器功能如表1所示表1 555定时器功能表输 入输 出复位u11u12输出u0晶体管T00导通1>>0导通1<<1截止1<>保持保持 词名：555 timer 中文解释：555定时器 缩写： 来历：555 timer发展概述 是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名此电路后来竟风靡世界目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555） 555定时器可以说是模拟电路与数字电路结合的典范 两个比较器 C1和 C2各有一个输入端连接到三个电阻R组成的分压器上，比较器的输出接到RS触发器上此外还有输出级和放电管输出级的驱动电流可达200mA。
比较器C1和C2的参考电压分别为UA和UB，根据C1和C2的另一个输入端——触发输入和阈值输入，可判断出RS触发器的输出状态当复位端为低电平时，RS触发器被强制复位若无需复位操作，复位端应接高电平应用555的应用： （1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等； （2）构成多谐振荡器，组成信号产生电路； 如右图2， 振荡周期： T=0.7（R1+2R2）C （3）构成单稳态触发器，用于定时延时整形及一些定时开关中 555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路，如定时器、分频器、脉冲信号发生器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路、频率变换电路、自动控制电路等实例单稳态电路前面介绍的双稳态触发器具有两个稳态的输出状态和，且两个状态始终相反而单稳态触发器只有一个稳态状态在未加触发信号之前，触发器处于稳定状态，经触发后，触发器由稳定状态翻转为暂稳状态，暂稳状态保持一段时间后，又会自动翻转回原来的稳定状态单稳态触发器一般用于延时和脉冲整形电路单稳态触发器电路的构成形式很多图3(a)所示为用555定时器构成的单稳态触发器，R、C为外接元件，触发脉冲u1由2端输入。
5端不用时一般通过0.01uF电容接地，以防干扰下面对照图3(b)进行分析 图3 单稳态触发器(1) 稳态接通电源后，经R给电容C充电，当uc上升到大于时，基本RS触发器复位，输出u0=0同时，晶体管T导通，使电容C放电此后uc<，若不加触发信号，即u1>，则u0保持0状态电路将一直处于这一稳定状态2) 暂稳态在t=t1瞬间，2端输入一个负脉冲，即u1<，基本RS触发器置1，输出为高电平，并使晶体管T截止，电路进入暂稳态此后，电源又经R向C充电，充电时间常数=RC，电容的电压 按指数规律上升 在t=t2时刻，触发负脉冲消失(u1>)，若uc<，则=1，=1，基本RS触发器保持原状态，u0仍为高电平 在t=t3时刻，当uc上升略高于时，=0，=1，基本RS触发器复位，输出u0=0，回到初始稳态同时，晶体管T导通，电容C通过T迅速放电直至uc为0这时=1，=1，电路为下次翻转做好了准备 输出脉冲宽度tp为暂稳态的持续时间，即电容C的电压从0充至所需的时间由=(1-)得 (9-4) 由上式可知： ① 改变R、C的值，可改变输出脉冲宽度，从而可以用于定时控制 ② 在R、C的值一定时，输出脉冲的幅度和宽度是一定的，利用这一特性可对边沿不陡、幅度不齐的波形进行整形。
多谐振荡器多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态两个暂稳态自行相互转换而输出一系列矩形波多谐振荡器可用作方波发生器图4所示是由555定时器构成的多谐振荡器R1、R2和C是外接元件刚接通电源时，uc=0，u0=1当uc升至后，比较器C1输出低电平(=0)，基本RS触发器置0，定时器输出u0由1变为0同时，三极管T导通，电容通过R2放电，uc下降在
每类工作方式又有很多个不同的电路 在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等这样一来，电路变的更加复杂为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途方便大家识别、分析555电路下面将分别介绍这3类电路B、单稳类电路单稳工作方式，它可分为3种 （点击图可以放大）第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元他们的输入特点都是“RT-7.6-CT”，都是从2端输入1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路 （点击图可以放大）第3种（图3）是压控振荡器单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2图中列出了2个常用电路点击图可以放大）C、双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳555双稳电路可分成2种第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入点击图可以放大）第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路点击图可以放大）双稳电路的输入端的输入电压端一般没有定时电阻和定时电容这是双稳工作方式的结构特点2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用D、无稳类电路第三类是无稳工作方式无稳电路就是多谐振荡电路，是555电路中应用最广的一类电路的变化形式也最多为简单起见，也把它分为三种第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的点击图可以放大）第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。
其中第1个单元电路（3.2.1）是应用最广的第2个单元电路（3.2.2）是方波振荡电路第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。
