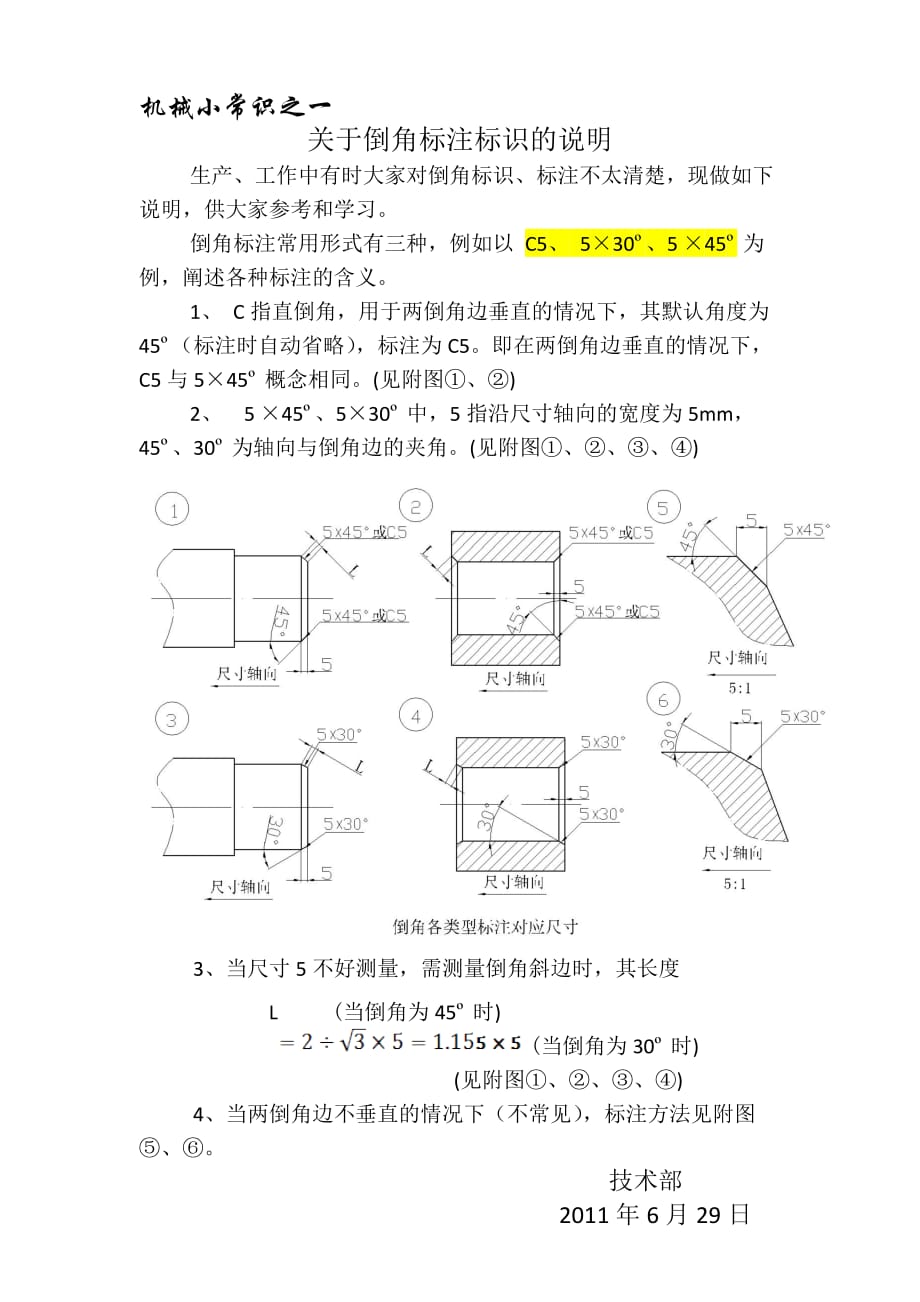

机械小常识之一关于倒角标注标识的说明生产、工作中有时大家对倒角标识、标注不太清楚，现做如下说明，供大家参考和学习倒角标注常用形式有三种，例如以 C5、 530、5 45为例，阐述各种标注的含义1、 C指直倒角，用于两倒角边垂直的情况下，其默认角度为45（标注时自动省略），标注为C5即在两倒角边垂直的情况下，C5与545概念相同见附图①、②)2、 5 45、530中，5指沿尺寸轴向的宽度为5mm， 45、30为轴向与倒角边的夹角见附图①、②、③、④) 3、当尺寸5不好测量，需测量倒角斜边时，其长度L (当倒角为45时) (当倒角为30时)(见附图①、②、③、④) 4、当两倒角边不垂直的情况下（不常见），标注方法见附图⑤、⑥ 技术部 2011年6月29日。
