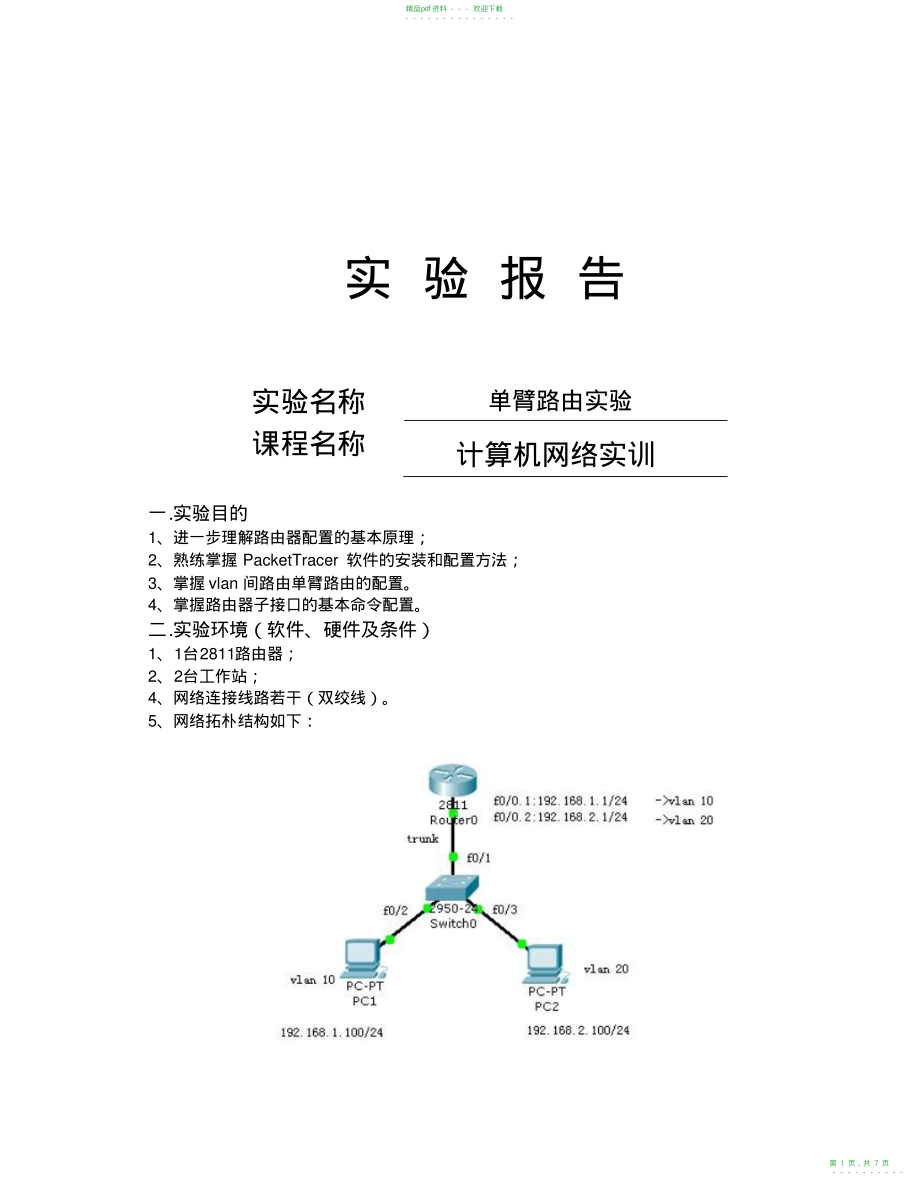

实 验 报 告实验名称单臂路由实验课程名称计算机网络实训一.实验目的1、进一步理解路由器配置的基本原理；2、熟练掌握 PacketTracer 软件的安装和配置方法；3、掌握 vlan 间路由单臂路由的配置4、掌握路由器子接口的基本命令配置二.实验环境（软件、硬件及条件）1、1台2811路由器；2、2台工作站；4、网络连接线路若干（双绞线）5、网络拓朴结构如下：精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 1 页，共 7 页 - - - - - - - - - - 6、软件： windows xp 操作系统、 PacketTracer 软件三、实验规划说明 f0/0.1为 f0/0 的子接口， f0/0. 为 f0/0 的另一个子接口1、启动 PacketTracer 软件，选择路由器、 PC构成以上拓扑结构，画出拓扑图，然后用 PacketTracer软件对此网络进行配置2、配置各个局域网；1）配置 PC1 、PC2 的IP和网关，子网掩码PC1 配置：选择 PacketTracer 软件中的 Desktop，配置如图精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 2 页，共 7 页 - - - - - - - - - - 同理根据规划表和拓扑图配置好PC2 机的IP地址、子网掩码和网关。
2）配置路由器的 Ethernet port的以太网的 IP地址、子网掩码 : Router2811 的配置命令如下：精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 3 页，共 7 页 - - - - - - - - - - 交换机 Switch 的配置命令如下：精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 4 页，共 7 页 - - - - - - - - - - 4、验证在PC1 上执行两次 ping 命令对 PC2 进行连通性检测验证，结果如下：精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 5 页，共 7 页 - - - - - - - - - - 以上结果说明 PC1 和PC2 能正常通信，说明路由器 R1 与交换机 Switch 配置正确五、实验分析：1、对路由器的接口状态和路由表进行分析，在Router2811 上进行察看结果如下：精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 6 页，共 7 页 - - - - - - - - - - 路由表收敛到 192.168.1.0、192.168.2.02、对交换机的接口状态和路由表进行分析，进行察看结果如下：说明按照规划配置好了。
Pc1 ping pc2 通说明配置成功六、实验心得1、进一步对网络配置的基本原理有了一定的理解；2、能够较熟练地利用 PacketTracer 软件进行简单网络的基本配置；3、进一步了解 vlan 之间的路由配置4、vlan之间要进行通信必须要经过三层设备，带有路由功能的设备精品p d f 资料 - - - 欢迎下载 - - - - - - - - - - - - - - -第 7 页，共 7 页 - - - - - - - - - - 。
