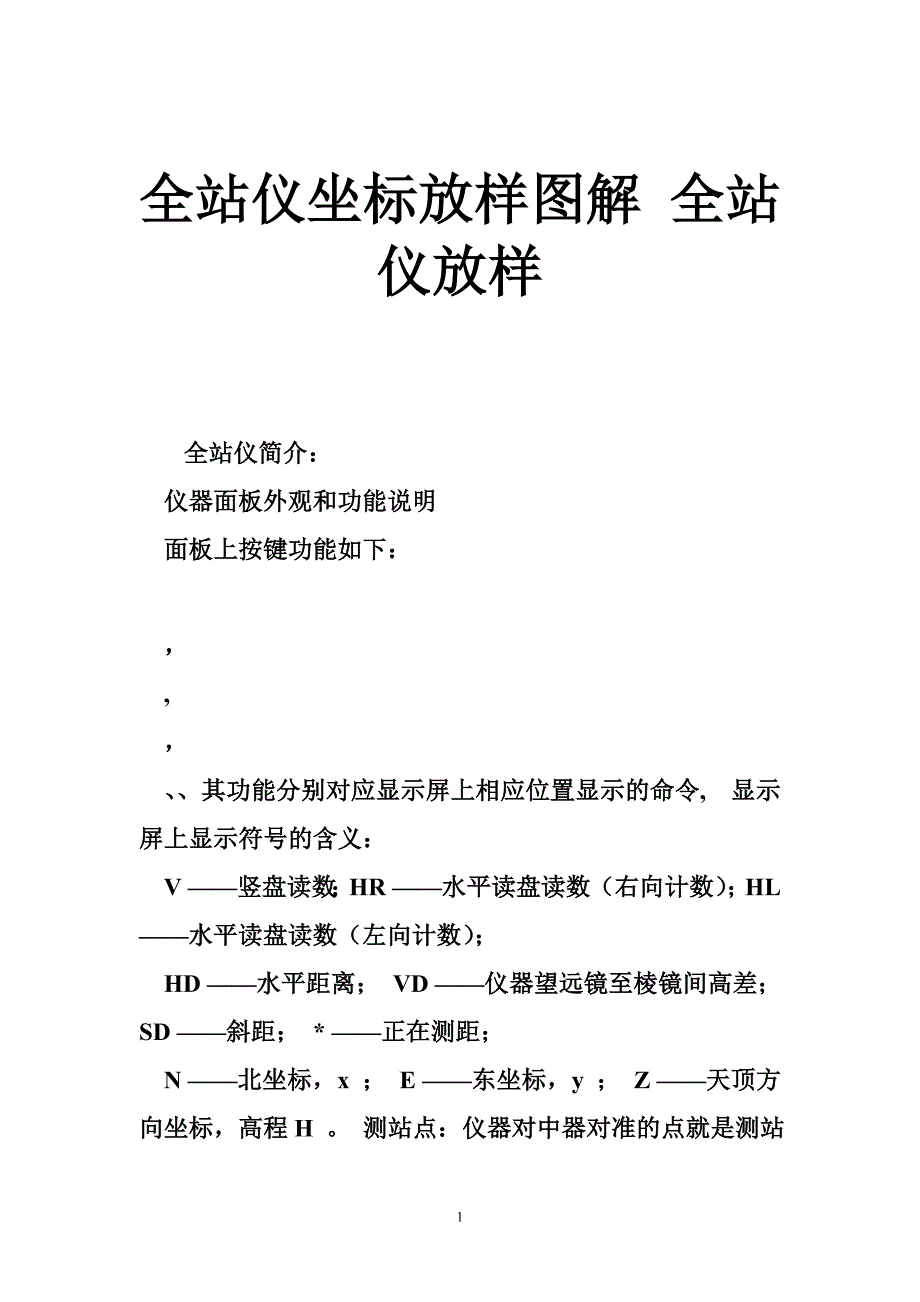

全站仪坐标放样图解 全站仪放样 全站仪简介：仪器面板外观和功能说明面板上按键功能如下：，,，、、其功能分别对应显示屏上相应位置显示的命令, 显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 测站点：仪器对中器对准的点就是测站点例图B：测站点C）后视点：仪器用来确定现场北方向的点就是后视点例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点例图B，放样点P1）全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见全站仪的两个最基本的功能：放样和数据采集 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。
{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置}放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、 在测站点上安置仪器，对中、整平2、3、 转动望远镜，屏幕显示V，HR，进入角度测量界面4、 按5、 按1/2菜单6、 按7、 按N,E,Z坐标输入界面8、 按----，再按数字键输入具体坐标每输完一个坐标后按N,E,Z的坐标值当输入完Z数据并回车后，屏幕显示输入仪器高9、----，再按数字键输入具体仪高值1/2菜单10、11、 N,E坐标输入界面12、 N,E坐标（方法同第8步），然后按F4回车，屏幕显（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确13、 按1/2菜单14、 按15、 按N,E,Z坐标（方法同第8步）,屏幕显示输入棱镜高度16、 按17、 按18、 松开仪器水平制动螺旋调整水平读数直到dHR值为0。
指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上19、 上下转动望远镜，知道瞄准棱镜中心，按HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、 指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点21、 按14步，重复操作即可支点：当放样点被遮挡无法直接放出时，通过测设新点，达到测设放样点的操作就叫支点如图C，用测站点C，后视点A，放样点P1点时，因为有房子挡住，测站点无法通视P1点，无法直接放样P1点，所以只能测出一新点D的坐标.（新点D既可以通视C点也可以通视P1点）测出新点D坐标后，把D点作为新的测站点，C点作为后视点，即可放出P1点支点的具体操作：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平2、3、 转动望远镜，屏幕显示V，HR，进入角度测量界面4、 按5、 按1/2菜单6、 按7、 按N,E,Z坐标输入界面8、 按----，再按数字键输入具体坐标每输完一个坐标后按N,E,Z的坐标值。
当输入完Z数据并回车后，屏幕显示输入仪器高9、 按----，再按数字键输入具体仪高值1/2菜单10、11、 N,E坐标输入界面12、 N,E坐标（方法同第8步），然后按F4回车，屏幕显（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使 测量结果更精确13、1/2菜单14、 2/2菜单15、16、17、18、19、20、21、 HR,HD,VD再转动全站仪精确对准棱镜中心22、 N,E,Z.数据采集：已知现场两个点的位置和坐标，求得现场某些位置的点的坐标的工作就是数据采集如图D，已知点A、点C两点的现场位置和坐标，待求点D我们只知道现场的位置，不知道它的坐标，我们可以把C点作为测站点，在上面架设全站仪，在A点放置棱镜，做为后视点，再在D点放置棱镜，即可直接测得D点的三维坐标数据采集的具体操作步骤：（以南方测绘NTS-302系列为例）1、 在测站点上安置仪器，对中、整平2、3、 转动望远镜，屏幕显示V，HR，进入角度测量界面4、 按面板上1/2.5、 按6、按母和数字，分别对应F1,F2,F3,F4.完成文件名的输入后按7、8、9、107步界面11屏幕返回数据采集1/2菜单。
1213 141512步界面1617HR181920[角2122求点的数据采集工作百度搜索“就爱阅读”,专业资料,生活学习,尽在就爱阅读网,您的图书馆 8。
