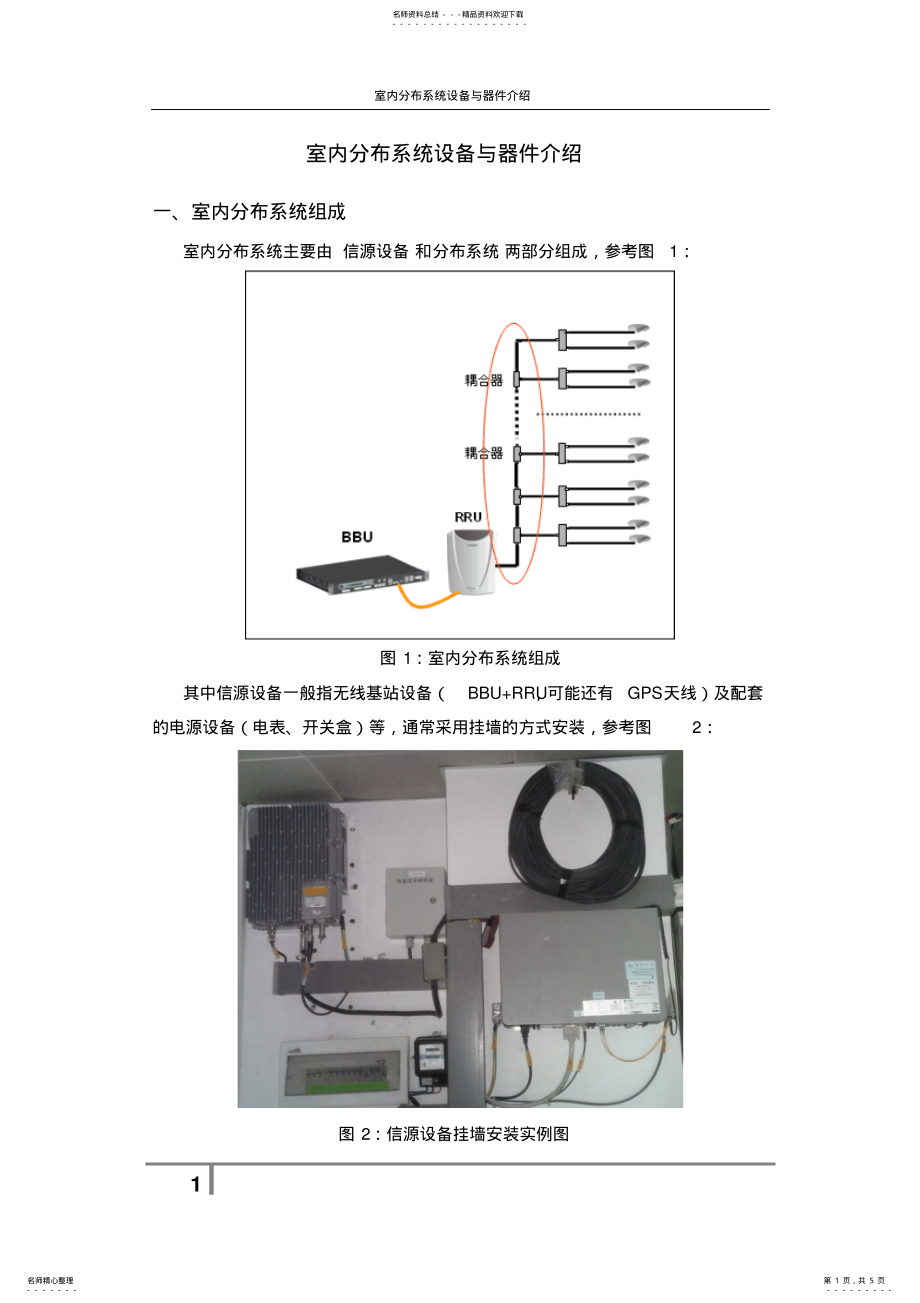

室内分布系统设备与器件介绍1 室内分布系统设备与器件介绍一、室内分布系统组成室内分布系统主要由 信源设备 和分布系统 两部分组成，参考图1：图 1：室内分布系统组成其中信源设备一般指无线基站设备（BBU+RRU，可能还有GPS天线）及配套的电源设备（电表、开关盒）等，通常采用挂墙的方式安装，参考图2：图 2：信源设备挂墙安装实例图名师资料总结-精品资料欢迎下载-名师精心整理-第 1 页，共 5 页 -室内分布系统设备与器件介绍2 分布系统部分则一般由馈线（1/2 馈线和 7/8 馈线）、功率分配器件（功分器和耦合器）及室内天线等组成，参考图3 和图 4：图 3：馈线、功分器、耦合器图 4：室内天线名师资料总结-精品资料欢迎下载-名师精心整理-第 2 页，共 5 页 -室内分布系统设备与器件介绍3 二、常用设备与器件尺寸规格1、信源设备尺寸规格：（1）BBU：（2）RRU：（3）GPS 天线：（用于 TD-SCDMA 或 CDMA 系统）天线体积：110113(mm3)天线重量：1.2Kg（含安装管和夹具）天线安装管：28300 参数名称指标尺寸（长宽厚）483mm 310mm 88mm 满配重量10kg 安装方式挂墙、19机柜安装功耗297W 参数名称指标尺寸（长宽厚）385mm 280mm 120mm 重量13kg 安装方式抱杆、挂墙安装功耗148W 名师资料总结-精品资料欢迎下载-名师精心整理-第 3 页，共 5 页 -室内分布系统设备与器件介绍4 GPS 天线外形 GPS天线安装实例2、馈线尺寸规格：参数名称1/2”馈线7/8”馈线尺寸(mm)内导体外径4.8mm 9mm 外导体外径13.7mm 24.7mm 绝缘套外径16mm 27.75mm 3、功分器尺寸规格二功分器尺寸：235.2 60.2 25mm（长宽深）（三功分器和四功分器尺寸与二功分器类似）4、耦合器尺寸规格尺寸：1544320mm（长宽深）名师资料总结-精品资料欢迎下载-名师精心整理-第 4 页，共 5 页 -室内分布系统设备与器件介绍5 5、常用室内天线尺寸规格（1）室内吸顶天线项目名称性能/指标安装方式吸顶安装天线尺寸直径 170mm，高 70mm 重量约 0.6Kg（2）室内壁挂天线项目名称性能/指标安装方式壁挂安装外形尺寸22518650（长宽厚,mm）重量约 1.0Kg【说明】：以上尺寸规格仅供参考，具体数值取决于实际使用设备或器件的型号。
