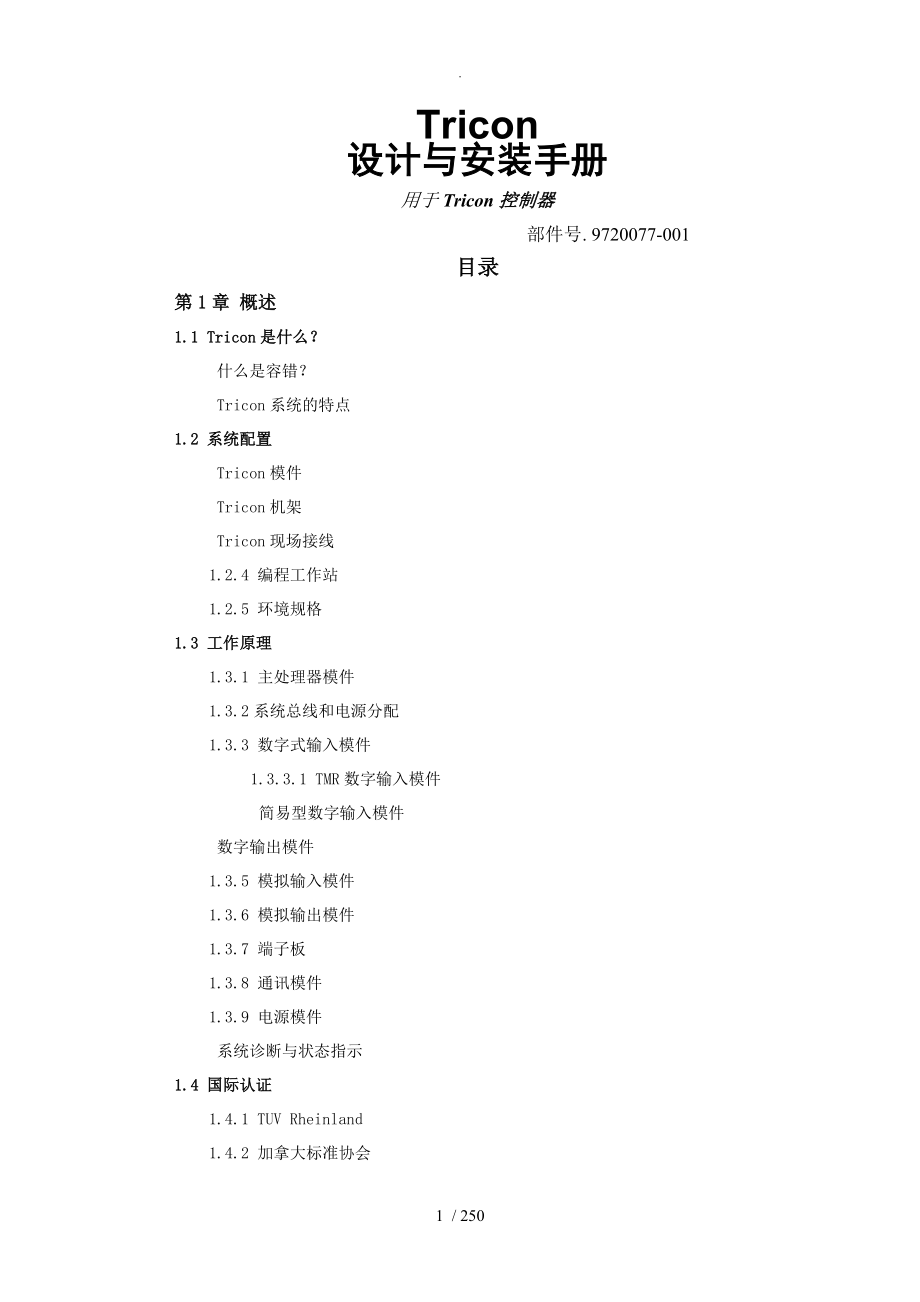

Tricon设计与安装手册用于Tricon控制器 部件号. 9720077-001目录第1章 概述1.1 Tricon是什么？ 什么是容错？ Tricon系统的特点1.2 系统配置 Tricon模件 Tricon机架 Tricon现场接线1.2.4 编程工作站1.2.5 环境规格1.3 工作原理1.3.1 主处理器模件1.3.2系统总线和电源分配1.3.3 数字式输入模件1.3.3.1 TMR数字输入模件 简易型数字输入模件 数字输出模件1.3.5 模拟输入模件1.3.6 模拟输出模件1.3.7 端子板1.3.8 通讯模件1.3.9 电源模件 系统诊断与状态指示1.4 国际认证1.4.1 TUV Rheinland1.4.2 加拿大标准协会1.4.3工厂互助组织1.4.4半导体设备及财原料国际组织〔SEMI1.4.5欧洲联盟CE标志第2章 基本部件2.1 主机架与扩展机架2.1.1 主机架电池2.2 I/O扩展2.2.1 RS-485扩展总线口的应用2.3 电源模件—#8310、8311、8312型2.3.1 具体说明 系统接地选装件的终端 电源/报警接入用终端2.3.1.3 状态指示灯2.3.1.4 报警用途的终端2.3.2 特殊性能 报警说明2.3.3.2 扩展机架的报警性能2.3.4 电源模件规格2.4 主处理器模件2.4.1 适配的通讯模件2.4.2 #3008物理描述2.4.3 事件顺序性能2.4.3.1 多个Tricon的时间标识2.4.4 诊断2.4.5 主处理器的规格第3章 可选模件3.1 数字式输入模件3.1.1 TMR数字式输入模件规格3.1.2 简易型数字输入模件规格3.2 数字输出模件3.2.1 TMR数字输出模件规格3.2.2 16点SDO模件规格3.2.3 8点SDO模件规格3.2.4 继电器输出模件3.2.5 双重数字式输出模件3.3 模拟输出模件3.3.1 TMR模拟输入模件规格3.4 模拟输出模件3.4.1 TMR模拟输出模件规格3.5 热电偶输入模件3.5.1 非隔离热电偶输入模件规格3.5.2 TMR隔离热电偶输入模件规格3.6 脉冲输入模件3.6.1 脉冲输入模件规格3.7脉冲累计输入模件3.7.1 计数器溢出保证性能测试3.7.2脉冲累计输入模件规格〔#3515模件3.8增强型智能通讯模件3.8.1 EICM的规格3.9网络通讯模件3.9.1 Triconex协议的说明和应用3.9.1.1 Peer-to-peer3.9.1.2 时间同步3.9.1.3 TriStation3.9.1.4 TSAA3.9.1.5 TCP/IP3.9.1.6 外部主机应用3.9.2网络通讯模件的规格3.10安全管理模件3.10.1 SMM的规格3.11 高速通道接口模件3.10.1 高速通道接口模件的规格3.12 先进通讯模件3.12.1 先进通讯模件的规格第4章 安装与检查4.1 推荐的安装过程4.1.1 电源模件的连接4.1.2 报警接线4.1.3 机械安装4.1.3.1 机架背部安装4.1.3.2 机架的架体安装4.1.3.3 对流冷却4.1.3.4 可控的环境特征4.1.4 盲板的使用4.1.5 用户选装部件4.1.5.1 Tricon部件的标准重量4.1.5.2 I/O模件的槽键4.1.5.3 Tricon机架的I/O总线地址4.1.6 不同系统配置下的电源支持4.1.6.1 确定Tricon机架的逻辑功率4.1.6.2 确定冷却要求4.1.7 系统内各模件配置的规则4.1.7.1 允许的模件总数4.1.7.2 每种类型的最大点数4.1.7.3 对于通讯模件的特殊规定4.1.8 机架和I/O总线的连接4.1.9 试运行4.1.10 和TriStation PC的连接4.1.10.1 把EICM接到TriStation上4.1.10.2 把NCM或ACM接到TriStation上4.1.11 主机架的电池4.1.12 数字输出模件的输出表决器诊断4.1.12.1 AC电压数字输出模件4.1.12.2 DC电压数字输出模件4.1.12.3 现场布线的注意事项4.2 正确地将Tricon接地4.2.1 Tricon的接地系统4.2.2 为何必须有安全接地4.2.3 把机架的AC安全接地相4.2.4 连接Tricon的信号地4.2.4.1全数字系统4.2.4.2 全模拟系统或模拟/数字混合系统4.2.4.3 与大型控制系统的集成4.2.5 连接屏蔽地第5章 维护5.1 常规维护5.1.1 检查系统电源5.1.2 启用"禁止"输出表决器诊断〔OVD5.1.3 反向置位现场I/O点5.1.4 更换背板上的电池5.2 对报警的反应5.2.1 确认并诊断故障5.2.1.1 检查模件指示器5.2.1.2 利用TriStation的诊断能力5.2.2 电源模件 主处理器5.2.4 数字输入模件5.2.5 模拟输入模件5.2.6 脉冲输入模件5.2.7 脉冲累计输入模件5.2.8热电偶输入模件5.2.9数字输出模件5.2.108点监控数字输出模件116点监控数字输出模件2模拟输出模件3继电器输出模件4 增强型智能通讯模件5网络通讯模件6安全管理模件7先进通讯模件8远程模件〔RXM5.3 模件更换5.3.1 电源模件更换5.3.2 主处理器更换5.3.3 没有热备的I/O模件的更换5.3.4 有热备的I/O模件的更换5.3.5 EICM的更换5.3.6 有热备的SMM的更换5.3.7 没有热备的SMM的更换5.3.8 NCM的更换5.3.9 有热备的HIM的更换5.3.10 没有热备的HIM的更换5.3.11有热备的ACM的更换2没有热备的ACM的更换第6章 远程机架的应用6.1 基本资料6.1.1 远程位置置的设定6.1.2 RXM机架的逻辑配置6.2 RXM机架的描述6.2.1 RXM机架的RXM模件的规格6.3 RXM模件说明 多模RXM组件.1主光纤RXM组件—#4200-3模件6.3.1.2 远距光纤RXM组件—#4201-3模件6.3.1.3 多模RXM光纤电缆的规格6.3.2 单模RXM组件.1主光纤RXM组件—#4210-3模件6.3.1.2 远距光纤RXM组件—#4211-3模件6.3.1.3 单模RXM光纤电缆的规格6.3.3 光缆的应用6.3.3.3多模光纤的选择6.4 典型光纤安装6.4.1 光缆接线盒尾纤6.4.4 接头附录A 因系统硬件的升级而更换EPROMA.1 升级的可能性A.2 EPROM识别A.3 EPROM的处理A.4 更换EPROMA.5 EPROM的位置A.5.1数字输入模件A.5.2数字输出模件A.5.3.1 TMR/双通道数字输出模件A.5.3.2监督型数字输出〔SDO模件A.5.3.3继电器输出模件A.5.3模拟模件A.5.4热电偶模件A.5.5脉冲输入模件A.5.6脉冲累计输入模件A.5.7通讯模件A.5.8 远程模件附录B 更改I/O总线地址附录C Tricon模件的键的更换C.1 键的识别C.2 安装电源模件的键C.3 安装单键和双键附录D标准电缆的插针D.1 TriStation到EICM的电缆D.2 25针到9针的转换接头D.3 Honeywell DHP电缆D.4 机架间互连用的I/O总缆附录E 更换/用户化用的推荐另件附录F 推推荐布线方法F.1 一般考虑F.2 导线屏蔽F.2.1 电缆间距F.2.2 导轨考虑F.2.3 接地附录G 词汇一览索引第一章 概述本章介绍9.6版Tricon控制器及其配置信息,运行原则和安全认证级别。
1.1 什么是Tricon?Tricon是一种具有高容错能力的可编程逻辑及过程控制技术以下章节介绍Tricon所能提供的容错控制能力和主要特性1.1.1 什么是容错技术容错是Tricon控制器最重要的特性,它可以识别瞬态和稳态的故障并进行适当的修正容错技术提高了控制器的安全能力和可用性,使过程得到控制Tricon通过三重模件冗余结构〔TMR提供容错能力此系统由三个安全相同的系统通道组成〔电源模件除外,该模件是双重冗余的每个系统通道独立地执行控制程序,并与其它两个通道并行工作硬件表决机制则对所有来自现场的数字式输入和输出进行表决和诊断模拟输入则进行取中值的处理因为每一个分电路都是和其它两个隔离的,任一分电路内的任何一个故障都不会传递给其它两个分电路如果在一个分电路内有硬件故障发生,该故障的分电路就能被其它两个分电路修复维修工作,包括拆卸和更换故障有分电路故障的故障模件都可以在Tricon情况下进行,而不中断过程控制系统能自行重新配置而执行完全的TMR控制对于各个分电路、各模件和各功能电路的广泛的诊断工作能够及时地探查到运行中的故障,并进行指示或报警诊断还可以把有关故障的信息存储在系统变量内。
在发现有故障时,操作员可以利用诊断信息以修改控制动作,或者指导其维护过程从用户的观点看,使用是简单的,因为此三重系统工作起来和一个控制系统一样用户将传感器基或执行机构连接到一路接线端上,并且应用一组逻辑为Tricon编程其余的事都由Tricon自行管理1.1.2 Tricon系统的特点为了保证在任何时候系统都有最高的完整性,Tricon有如下特点：—提供三重模件冗余结构,三个完全相同的分电路各自独立地执行控制程度而且备有专用的硬件/软件构,可对输入和输出进行"表决"—能耐受严酷的工业环境—能够现场安装,可以现场地进行模件级的安装和修复工作而不需打乱现场接线—能支持多达118个I/O模件〔模拟的和数字的和选装的通讯模件,通讯模件可以与Modbus主机和从属机连接,或者和Foxboro与Honeywell分布控制系统〔DCS、其它在Peer-to-Peer网络内的各个Tricon、以及在TCP/IP网络上的外部主机相连接—可以支持位于远离主机架12公里〔7.5英里以内的远程I/O模件—利用基于WINDOWS NT系统的编程软件完成控制程序的开发及调试—在输入和输出模件内备有智能功能,减轻主处理器的工作负荷。
每个I/O模件都有三个微处理器输入模件的微处理器对输入进行过滤和修复,并诊断模件上的硬件故障输出模件微处理器为输出数据的表决提供信息、通过输出端的反馈回路电压检查输出状态的有效性、并能诊断现场线路的问题—提供全面的诊断,并具有修理能力—可以在Tricon正常运行时进行常规维护而不中断控制过程—对I/O模件提供"热备"支持,可用在某些不能及时提供服务的关键场合1.2 系统配置具体地说,一个基本的Tricon高密系统由下列部件组成：模件、容纳各模件的机架、现场端。
