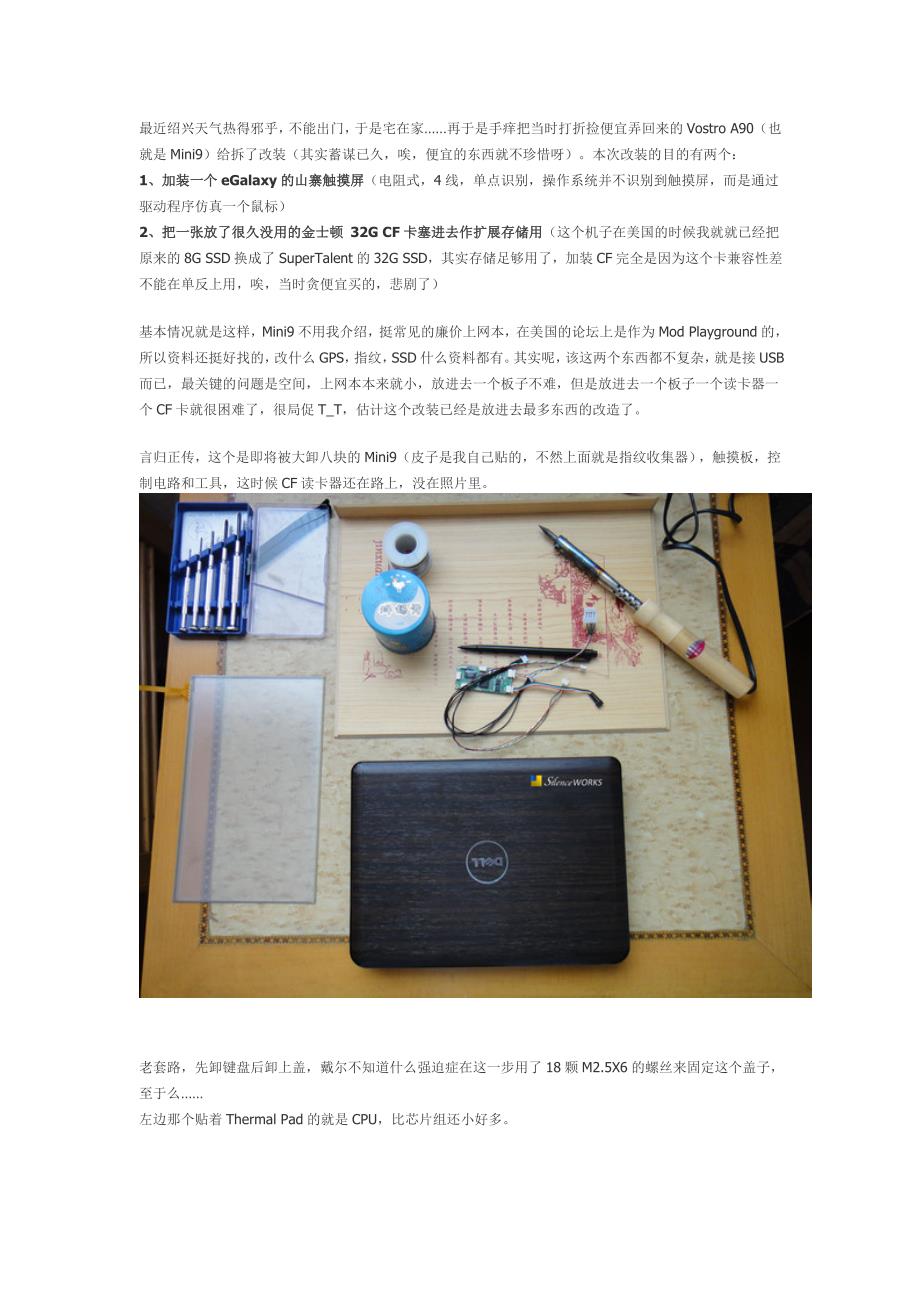

最近绍兴天气热得邪乎，不能出门，于是宅在家……再于是手痒把当时打折捡便宜弄回来的Vostro A90（也就是Mini9）给拆了改装（其实蓄谋已久，唉，便宜的东西就不珍惜呀）本次改装的目的有两个：1、加装一个eGalaxy的山寨触摸屏（电阻式，4线，单点识别，操作系统并不识别到触摸屏，而是通过驱动程序仿真一个鼠标）2、把一张放了很久没用的金士顿 32G CF卡塞进去作扩展存储用（这个机子在美国的时候我就就已经把原来的8G SSD换成了SuperTalent的32G SSD，其实存储足够用了，加装CF完全是因为这个卡兼容性差不能在单反上用，唉，当时贪便宜买的，悲剧了）基本情况就是这样，Mini9不用我介绍，挺常见的廉价上网本，在美国的论坛上是作为Mod Playground的，所以资料还挺好找的，改什么GPS，指纹，SSD什么资料都有其实呢，该这两个东西都不复杂，就是接USB而已，最关键的问题是空间，上网本本来就小，放进去一个板子不难，但是放进去一个板子一个读卡器一个CF卡就很困难了，很局促T_T，估计这个改装已经是放进去最多东西的改造了言归正传，这个是即将被大卸八块的Mini9（皮子是我自己贴的，不然上面就是指纹收集器），触摸板，控制电路和工具，这时候CF读卡器还在路上，没在照片里。
老套路，先卸键盘后卸上盖，戴尔不知道什么强迫症在这一步用了18颗M2.5X6的螺丝来固定这个盖子，至于么……左边那个贴着Thermal Pad的就是CPU，比芯片组还小好多上盖内面特写屏幕框架卸除，与上盖相反，屏幕完全是用卡子卡住的，没有一颗螺丝，徒手就能打开触摸屏就直接贴在液晶屏上面，对准就行，由于是膜对膜的触摸屏，所以正反都可以，出于布线方便，我选择了让屏线从左边出来装好屏幕以后屏线从这里绕出来，这里屏线需要小心布置，因为这里会转动，要是直接拉出来，柔性电路估计很快会被扭断，所以我让它在转轴上绕了一圈，这样像弹簧一样让它有个余量接上去的插入头让它从电源线下面走，这样就省去了贴胶带固定屏幕装好后的样子，双面磨砂的，估计是为了防止牛顿环之类的干涉问题，不过反光明显变大了……5555……因为这个机子把麦克风设计在底下，躺床上用就没法说话，所以在上面板上面钻了一个小洞，把原本装在下面的麦克风贴到上面见下图以及下下图这个是关键步骤，因为触摸板控制器板子比较大（除了控制器还包含一个1对3的USB Hub），机子底下的WWAN的预留位又要给CF卡用，所以触摸屏触控板必须放在这个地方，也就是说要把这个蓝牙模块给移走，所有支架和加强筋都得去掉，这个可麻烦死我了。
注意这里麦克风已经被重新安置在上面的面板上了经过评估，蓝牙模块被重新安放在右侧转轴下面，网口旁边的位置，因为位置有限，上下盖都被裁剪了一点，连蓝牙模块的PCB也被剪掉了两只角，才勉强放下了多说一句，这个蓝牙很奇怪，USB接口的，但是只有3.3V，带不动触控板，害我后来刮电路板取5V的电源另外，这里触摸屏控制板已经安放到位了（右下角），因为是直接放在主板上面，所以全贴起来保证绝缘触摸板控制器特写，这东西太厚了，不得不把所有插头都去掉用焊接，全是贴片级别的电路，焊接弄死我了……WWAN预留位上没有插槽，根据资料Pin36, Pin38是USB数据线，因此把触控板的数据线焊接到这里，地线就用螺丝孔，5V就用网上的办法，刮掉WLAN卡下面的一条PCB电路上的绝缘膜，焊接上去的从孔里出来的黑线是从触控板子上接出来USB，用来一会儿接读卡器现在基本上触摸屏就可以工作了因为这个预留槽比CF卡加读卡器还是小，所以注意下图的机壳被去掉了一部分，不这样是放不下CF卡和读卡器了，还好去掉的部分是被底盖挡住的，所以看不出来这是一个品胜的CF读卡器（我找不到更小的了），和那个该死不兼容的CF卡，接到触摸板的Hub出口上，这样就可以不占用机子原来的USB了，呵呵。
因为也是要直接压在主板上，所以也要全贴起来连机壳都去掉了一小部分，终于把CF卡装进去了，嘿嘿~因为主控芯片比较高，导致背盖盖不住了，只好挖掉了一部分背盖，这样才能盖得上……于是，这里就成了这个电脑比较薄弱的地方，不能随便碰啦~谁有薄铁皮给我一小块我把它盖上~~至此，所有改动完毕，装起来试机，功能正常，在这个地下塞了这么一大块PCB也没有鼓起来，缝和原来一样，哈哈哈~最后，来个效果图（反光真是比较明显的）：至此所有改装完毕，Mini9+触摸+32G SSD+32G CF，哈哈~作为上网本，已经非常强大了~总的来说，戴尔这个“美国神舟”还是很靠谱的，这个200美元都不到的小上网本，里里外外做工都还是不错的，虽然整个就一个黑色的塑料疙瘩，里面居然有挺大部分的金属支架，转轴之类的地方也做得很厚道让我比较郁闷的是，这个小破本的做工居然比原来用的XPS M1330要好不少，这戴尔什么意思嘛……另外，果真如一清说的Atom N270的功耗比芯片组还小，图中中间那个不知道是哪个桥的芯片比CPU要烫不少，而且CPU间断发热，这个芯片持续的发热，囧……不过总体来说这个系统功耗的表现还是不错的，可以Fanless，这么小个电池可以坚持4个小时多，已经很不错了。
再另外，山寨真强大，这个屏虽然不咋地，不过该有的功能都有，一百多块钱，还能指望什么呢，对吧~。
