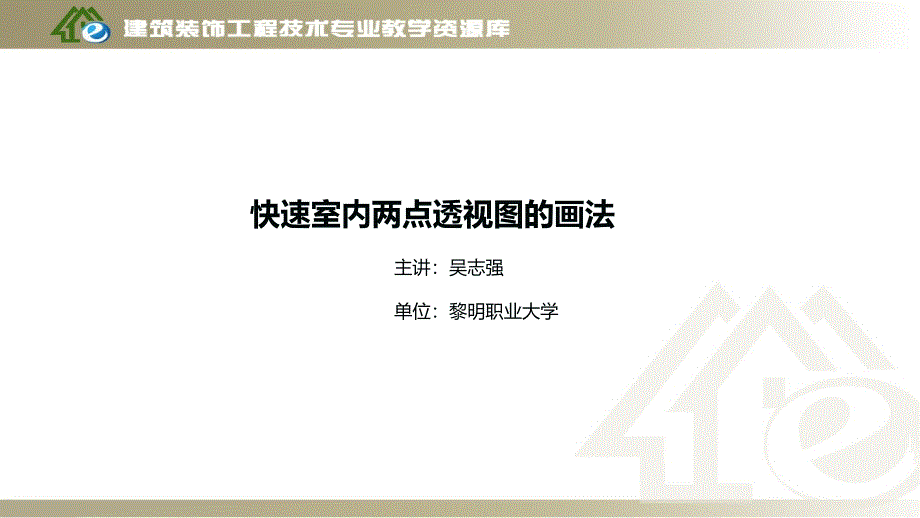

快速室内两点透视图的画法主讲:吴志强单位:黎明职业大学 以绘制长、宽均为3000mm,层高2800mm的室内空间为例(平面布置如左图),进行快速两点透视图的绘制1500750750750750750750 15007507507507507507501、将平面图的开间与进深进行等分,如左图10234abcde H.LV.P1V.P2AB1、绘制视平线H.L,画出AB垂直于H.L,在AB两侧分别取灭点V.P1、V.P2分别从V.P1、V.P2向A、B引线并延伸,作出地面线及顶棚线 H.LV.P1V.P2AB2、从天棚线引垂线CD,使得ABCD看起来像个正方形DC 3、将AB四等分,将这些等分点与V.P1连接并延长H.LV.P1V.P2ABDC 4、等分点与V.P1连接并AD延长后的线与对角分BD分别相交于点1、2、3,过点1、2、3作垂线与BC相交H.LV.P1V.P2ABDC213 5、分别将过点1、2、3作垂线与BC相交的交点与V.P2连接并延长H.LV.P1V.P2ABDC213 6、同理,从天棚线引垂线EF,使得ABEF看起来像个正方形H.LV.P1V.P2ABDC213FE 7、将V.P2与AB等分点连接并延长H.LV.P1V.P2ABDC213FE 8、等分点与V.P2连接并AD延长后的线与对角分BF分别相交于点4、5、6,过点4、5、6作垂线与BE相交H.LV.P1V.P2ABDC213FE645 9、分别将过点4、5、6作垂线与BE相交的交点与V.P1连接并延长.这样就作出了室内空间的透视网格H.LV.P1V.P2ABDC213FE6451234abcd 10、将作出的室内空间的透视网格结合平面图,按比例绘制出室内床、床头柜的透视图、H.LV.P1V.P2ADCFE 11、继续深入绘制出室内空间其他物体及造型的透视图,去多余除透视线 以上就是快速室内两点透视图的画法内容 课后作业:1、每人找一张平面图,并结合立面图、顶棚图、地面布置图进行快速室内两点透视图画法 。
