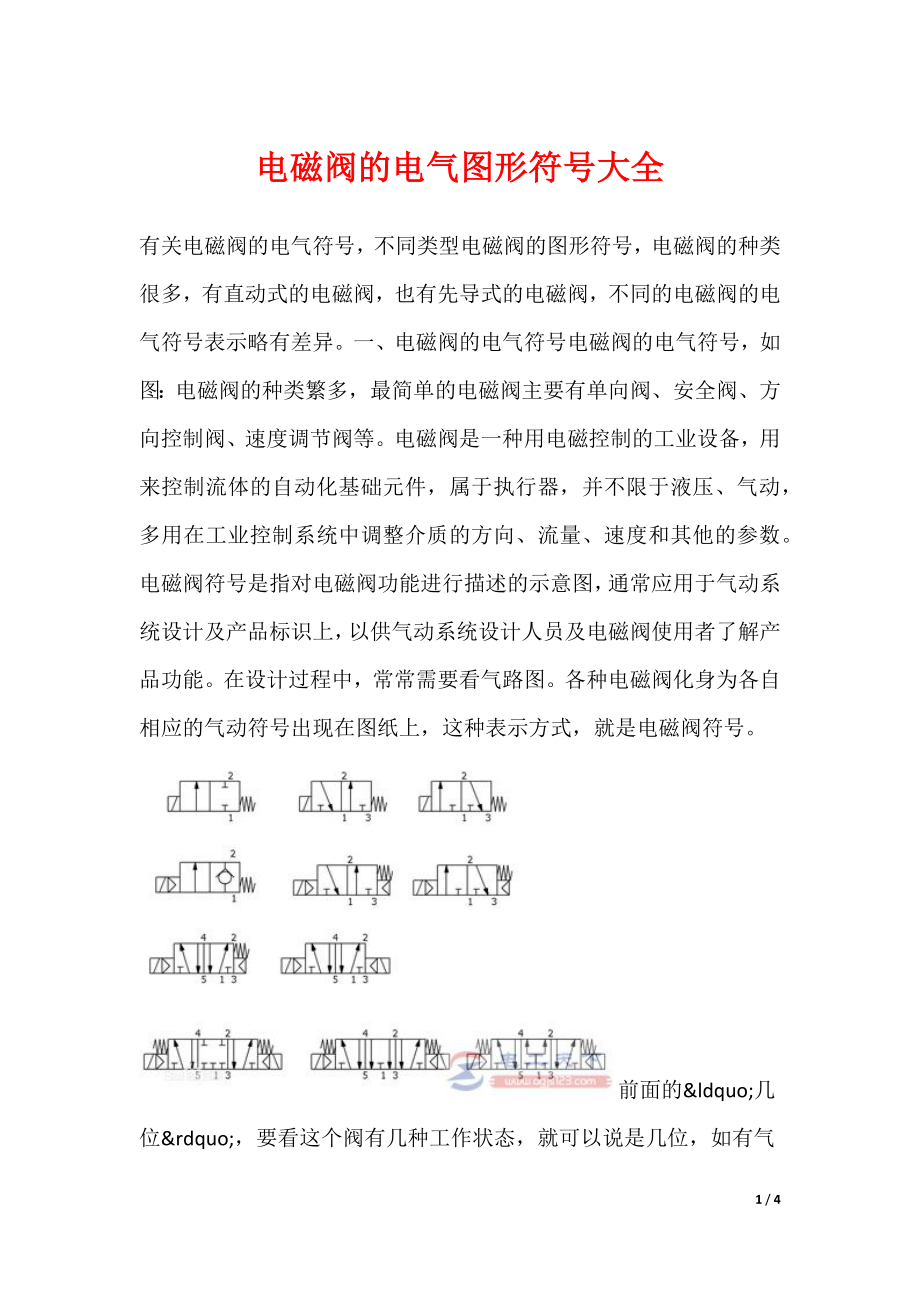

电磁阀的电气图形符号大全有关电磁阀的电气符号，不同类型电磁阀的图形符号，电磁阀的种类很多，有直动式的电磁阀，也有先导式的电磁阀，不同的电磁阀的电气符号表示略有差异一、电磁阀的电气符号电磁阀的电气符号，如图：电磁阀的种类繁多，最简单的电磁阀主要有单向阀、安全阀、方向控制阀、速度调节阀等电磁阀是一种用电磁控制的工业设备，用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动，多用在工业控制系统中调整介质的方向、流量、速度和其他的参数电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能在设计过程中，常常需要看气路图各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号前面的“几位”，要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通电磁阀的图形符号的含义：1、用方框表示阀的工作位置，有几个方框就表示有几“位”;2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置图形符号中的中位是三位阀的常态位利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位绘制系统图时，油路/气路一般应连接在换向阀的常态位上不同应用行业中电磁阀符号的表示方法：1、流程行业在流程行业带控制点的流程图(PID图)上，电磁阀的图形符号如图1图1 PID图上的电磁阀符号2、机械行业在机械行业或机电一体化的气、液传动系统，用的图形符号如图2，一个二位三通电磁阀，上下排列和左右排列的图形符号示意图图2 电磁阀图形符号示意图说明：上下两个方框不是两个腔体，而是分别表示通电和未通电时的状态，上面方框(左边方框)是表示通电后流体流动的方向和端口，下面方框(右边方框)是表示不通电的时候流体流动的方向和端口这种双状态的画法，把管路连接画在不通电的情况下，即画在下面的方框(右边方框)图中1、2、3标号采用的是国内、国际通用的数字标示法，还有字母标示法具体标示：进气口为1或P，排气口为5或R，排气口为3或S，工作口为2或A，工作口为4或B其他还有12，14，82，84口是属于先导那一块的。
图符的方框表示电磁阀的工作位置，有几个方框就表示有几“位”方框内的箭头表示流体处于接通状态，但箭头方向不一定表示流体的实际方向方框内的T形符号表示该通路不通方框外部连接的接口数有几个，就表示几“通”一般常说的二位二通，二位三通，二位四通，二位五通即是根据以上来的换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀塞未受到操纵力时所处的位置，电磁阀的图形符号中的中位是三位阀的常态位二、电磁阀的安装注意事项1、电磁阀应垂直向上安装，安装时注意阀体上箭头应与介质流向一致禁止装在有直接滴水或溅水的地方2、电磁阀在合适的电压范围内运行，一定要保证在电源电压为额定电压的15%-10%波动范围内正常工作3、电磁阀安装后，管道中不得有反向压差且需通电数次，使之适温后方，才可正式投入使用4、在电磁阀安装前，一定要彻底清洗管道，通入的介质应无杂质在电磁阀前安装过滤器5、当电磁阀发生故障或清洗时，需要安装旁路装置，以保证系统的继续运行以上介绍了电磁阀的电气符号，以及电磁阀的安装注意事项，希望对大家有所帮助 4 / 4。
