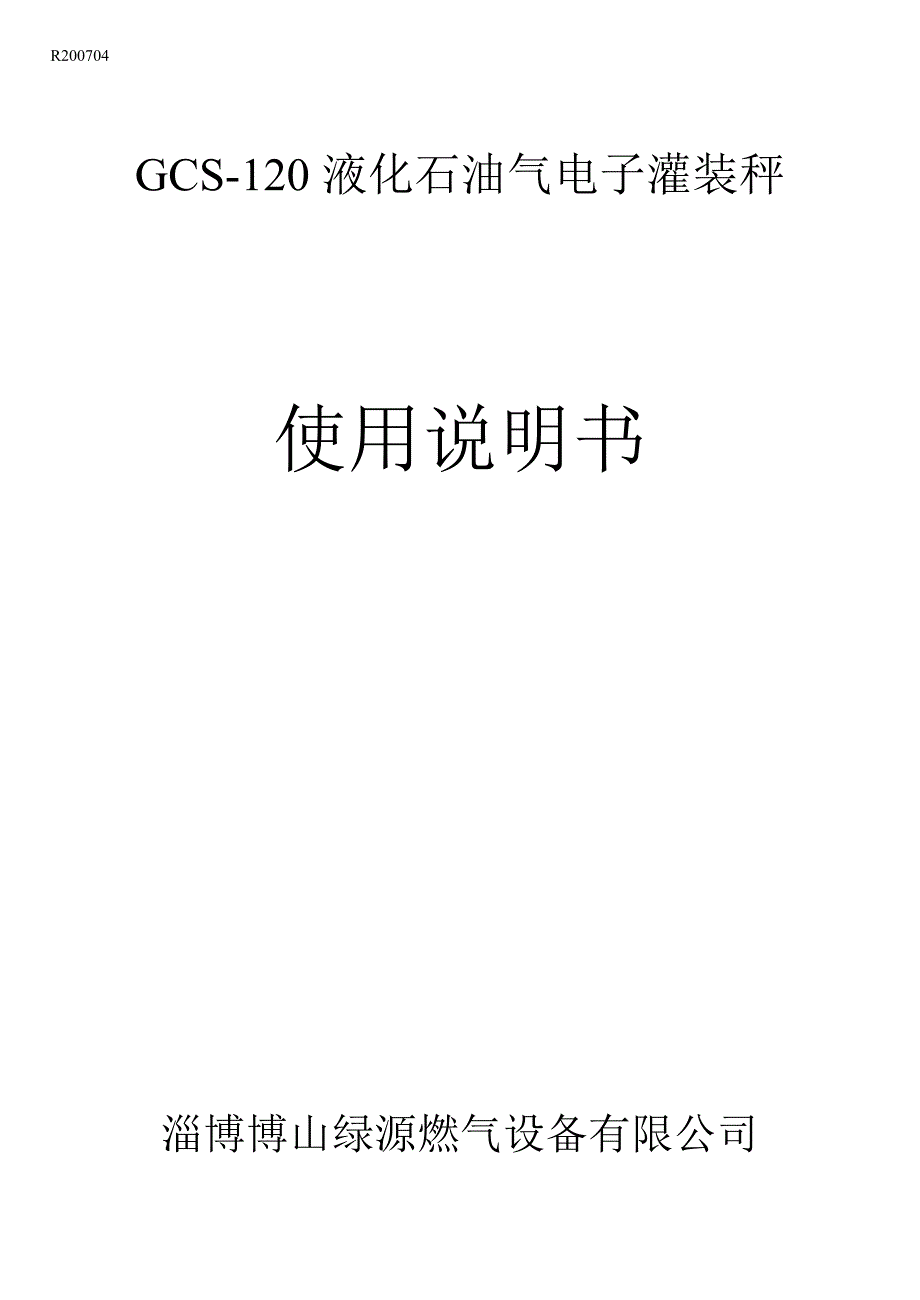

R200704GCS-120液化石油气电子灌装秤使用说明书淄博博山绿源燃气设备有限公司概述GCS-120液化石油气电子灌装秤是对液化石油气罐进行检斤、除皮重、定量和计量灌装的设备本灌装秤以可靠的硬件设计和科学的软件技术相结合，采用优质传感器和电磁阀，以及先进的微电脑控制，集灌装和检斤为一体，是液化石油气灌装厂和液化石油气站的首选产品本产品具有以下主要特点：² 双排超高亮数码管显示，可同时显示多种信息² 机内带有时钟电路，可显示和记录灌装时间² 用户可按自己的需要任意设置灌装重量² 可设置为总重灌装、自动去皮净重灌装和复合（总重设定值和净重设定值都起作用）灌装² 低于空瓶下限拒灌功能，上限灌装限制功能（防止意外的超装）² 分类累计、存储不同充装量及充装的瓶数、液化气总重量及金额² 可顺序和条件（按工号、时间、客户号）查询² 主要设置参数及累计值具有密码保护装置，防止人为带来的破坏² 具有断电保护数据功能² 具有和计算机通讯功能敬请用户在使用本产品之前，认真阅读本使用说明书主要技术参数项目内容电源单相220V 50Hz功率30W最大秤量Max120kg最小秤量Min1kg分度值50g准确度等级中准确度级工作温度-40℃~50℃工作湿度相对湿度≤90%工作压力2.4MPa秤台台面尺寸420mm×530mm防爆标志ExdmeibⅡAT3主要结构本产品由箱体、秤台、吊架、DKX1-12电源控制箱、控制器、键盘、显示器、防爆电磁阀及灌装枪等组成。
其中DKX1-12电源控制箱为隔爆兼本安型（防爆标志为Exd（ib）ⅡAT3）,防爆合格证号为GYB02404；控制器、键盘、显示器为本安型（防爆标志为ExibⅡAT3）；8341型防爆电磁阀为浇封兼增安型（防爆标志为ExmeⅡT4），防爆合格证号为CE001309其他为非电气部分整机的防爆标志为ExdmeibⅡAT3操作一、 显示器和键盘本产品的显示器和键盘如图所示，其中显示部分有6个指示灯，分别为“灌装”、“设置”、“重量”、“瓶数”、“金额”、“客户”指示灯，在不同操作中，相应指示灯进行指示箱体中部有一开关锁，顺时针可转至工作位置，逆时针可转至锁机位置在锁机位置时，本机只能称重和时间显示在工作位置时，可进行以下各种操作键盘各键功能如下表所示按键按键功能0-9数字键用于输入数字清数清除输错的数字及数字串复位因操作失误或出现特殊情况，按动此键，可使系统重新启动回到待机状态在工号工作状态时可退出当前操作工工号设置各种参数设定键确认输入值或功能确认查询使用此键可以实现各种查询时间使用此键可显示时间以及按时间查询工号用于输入、设置工号及密码，进行工号操作客户号用于显示设置以及进行客户批次操作方式用于加气方式选择和工号状态开关设置，0组开关设置<在组别设置和各种查询中用于翻页>同“<”灌装按动此键，灌装开始；在设定状态使用此键进行组别设定（箱体侧面按钮与此键功能相同，正常灌装时可优先使用按钮）停止灌装结束键；二、开机（以下叙述中每一排数码管的最低位为第1位，依次到最高位为第8位）转动箱体侧面电源开关接通电子秤电源，蜂鸣器响一下，显示器双排数码管依次全屏显示“00000000”~“99999999”，时间间隔为1秒，全部指示灯常亮，显示结束后显示器上排最高位显示上次组号，低三位显零，下排第7、8位显示灌装方式，低位显示相应设定值，重量指示灯常亮，进入待机状态。
预热5分钟后按后面所述置零，这时就可以进行灌装了如果工号状态开关设置为开，则必须先输入工号及密码，才能进行灌装方法为按“工号”键，显示器上排显示“HAO”，连续输入4位密码和工号，按“确认”键完成退出本工号工作按“复位”键或关机后重新开机如果工号设置为开而未输入工号和密码，灌装秤只能进行称重、时钟显示和设定操作三、设定1、进入参数设定状态用户进行参数设定，必须键入密码本产品的出厂密码为“000000”，请在正式使用前修改密码，并请注意保护好您的密码，以避免您的利益受损相应操作如下：进入参数设定：按“设置”键，“设置”指示灯亮，显示器上排高位显示“SHE”，提示输入六位密码（工厂设置为“000000”），输入六位密码在显示器下排低6位显示“－－－－－－”，输入结束按“确认”键，密码正确时显示器上排显示“SHECAN”，这时“设置”指示灯和“金额”指示灯同时亮，进入参数设定状态进入参数设定状态后，按“确认”键或“停止”键都可返回待机状态在输入密码过程中如果出现错误，可按“清数”键清除再重新输入2、单价设定，进入参数设定状态后，按“1”键, 单价显示在显示器上排,按数字键输入新单价，新单价显示在显示器的下排，输入完毕按“确认”键保存并返回到待机状态。
如果按“停止” 键则不保存返回到待机状态在输入过程中如果出现错误，按“清数”键清除再重新输入即可在待机状态下按“确认”键可显示单价3、修改密码进入参数设定后，按“设置”键，显示器上排显示“－－＊＊＊＊＊＊（＊＊＊＊＊＊表示当前秤的密码，以明文形式显示）”，输入新密码（输入的新密码以明文形式显示在显示器下排的低六位），输入完毕按“确认”键保存并返回到待机状态如果按“停止”键则不保存返回到待机状态在输入新密码过程中如果出现错误，按“清数”键清除再重新输入4、组别设定本产品的灌装组别共为20组，即0~20组0组不需要设定，只有“净重”“总重”和“金额”灌装方式，可直接进行任意灌装和定值定额灌装1~20组中前四组出厂时已经设定（设定值见下表），用户可按工厂设置进行操作，也可以按下面介绍的设定方法再自行设定每组又分为“总重F”、“净重d”和“复合dF”三种灌装方式在进行灌装时，首先要进行组别选择、灌装方式选择每组的设定值由“皮重下限”、“灌装上限”、“总重”、“净重”四种组成，它们分别用“L”、“H”、“F”、“d”来表示皮重下限L：指要进行灌装的钢瓶重量的最小极限值灌装上限H：指灌装的液化石油气的重量和钢瓶重量之和的最大极限值总重F：指总重方式下灌装液化石油气重量和钢瓶重量之和的设定值净重d：指净重方式下灌装液化石油气重量的设定值设定方法如下：首先进入参数设定状态，再按“灌装”键 ，显示器上排高位显示组号“01”，低位显示原设定值，下排高位显示提示符“L”，表示对第一组的皮重下限进行设置（组别设定总是从第1组开始），输入相应数值，按“确认”键确认。
依次按“方式”键 可对同一组的灌装上限、总重、净重按上面方法进行设置设定完毕按“<”和“>”键可进入其他组别按上面介绍方法进行参数设置如对此组参数不做修改，可直接按“<”和“>”键转换到另一组设置结束按“停止”键可退出组别设定在每种参数下，按数字键输入设定值，再按“确认”键确认存入电脑里，同组内各参数一定要符合正常逻辑关系，否则在进行灌装时出错在设定过程中如果出现输入错误，按“清数”键清除，再重新输入在设定操作中可按“停止”键返回待机状态例如：设定第5组，皮重下限为40，灌装上限为110，总重为90，净重为50操作如下：进入设定状态，按“灌装”键，再依次按“>”键，直到进入第五组设定状态下，按相应数字键输入“皮重下限L”的值40，按“确认”键确认，按“方式”键，再输入“灌装上限H”的值110，按“确认”键确认，按“方式”键，再输入“净重d”的值50，按“确认”键确认，按“方式”键，再输入“总重F”的值90，按“确认”键确认，至此设定完毕，按“停止”键 返回到待机状态如果用户想恢复工厂设置，可按以下方法恢复：首先进入参数设定状态，进入后按“6”键，显示器上面一行显示“HFCC”，再按“确认”键，工厂设置恢复，并且返回到待机状态。
如果不按“确认”键，而是按“停止”键，则不恢复工厂设置返回到参数设定状态恢复工厂设置对其它组别没有影响工厂设置参数如下表所示：组号皮重下限L灌装上限H总重F净重d1365226.51311.55313.53428.5154401109050在各种参数设定中非正常退出参数设定状态时，蜂鸣器响两声，返回到待机状态5、工号及密码设置1） 最多可以设置60个不同的工号，工号为两位数01至60，每个工号要设置4位数的密码2） 设置方法如下：进入参数设定状态后，按“工号”键，显示器上排显示“—SHE—HAO”，在下排输入4位工号密码和2位工号，输入完毕按“确认”键保存并返回到待机状态，按“停止”键则不保存返回到待机状态6、工号状态开关设置在本灌装秤打开电源开关开机或复位后，如果工号状态开关设置为开，则灌装时需要先输入工号及密码，才能进行灌装如果工号状态开关设置为关，可直接进行灌装工号状态开关设置方法如下：进入参数设定状态后，按数字“5”键，显示器上排显示“—HAO— OF（或On）”（“OF”表示不在工号状态下灌装，“On”表示在工号状态下灌装），按“<”或“>”键可在“OF”和“On”状态间进行转换，按“确认”键保存并返回到待机状态，按“停止”键则不保存并返回到待机状态。
7、0组开关设置进入参数设定状态后，按数字“0”键，显示器上排显示“—00— OF（或On）（“OF”表示在0组下不能灌装，“On”表示在0组下可以灌装）”，按“<”或“>”键可在“OF”和“On”状态间进行转换，按“确认”键保存并返回到待机状态，按“停止”键则不保存并返回到待机状态8、日期、时间的设置进入参数设定状态后，按“时间”键，显示器上排显示“SHE SHI”，按年月日顺序输入日期值，输入值显示在显示器下排，输入完毕显示器上排变为“SHE SH2”，按时分秒顺序输入时间，输入值显示在显示器下排，输入完毕按“确认”键保存并返回到待机状态按“停止”键不保存并返回到待机状态在输入过程中如出现错误，可按“清数”键清除再重新输入在待机状态下按“时间”键，秤台上重物超过1千克时，显示器显示日期和时间保持2秒后返回待机状态；秤台上重物小于1千克时，显示器显示日期和时间直到按其它键或放到秤台上的重物重量超过1千克时退出显示时间状态9、通讯设置进入参数设定状态后，按数字“2”键，显示器上排显示“—L— OF（或On）”，（“OF”表示通讯关，“On”表示通讯开），按“<”或“>”键可在“OF”和“On”状态间进行转换，设定完毕，按“确认”键保存并返回到待机状态，按“停止”键则不保存并返回到待机状态。
称号设定：进入参数设置状态，按数字“3”键，显示器上排显示“—H— **（**表示当前设定秤号）”，输入称号，输入号显示在下排，按“确认”键保存并返回到待机状态，按“停止”键则不保存并返回到待机状态10、显示设置在灌装过程中，显示器显示的内容有三种方式，一种方式是在灌装过程中显示器下排显示皮重，一种方式是在灌装过程中显示器下排显示组别设定值，另一种方式是在灌装过程中显示器下排不显示任何数值相应设置方法如下：进入参数设定状态后，按数字“4”键，显示器上排显示“―PI－(或dF或no)”(“PI”表示在加气过程中显示器下排显示皮重，“dF”表示在加气过程中显示器下排显示组别设定值，“no”表示在加气过程中。
