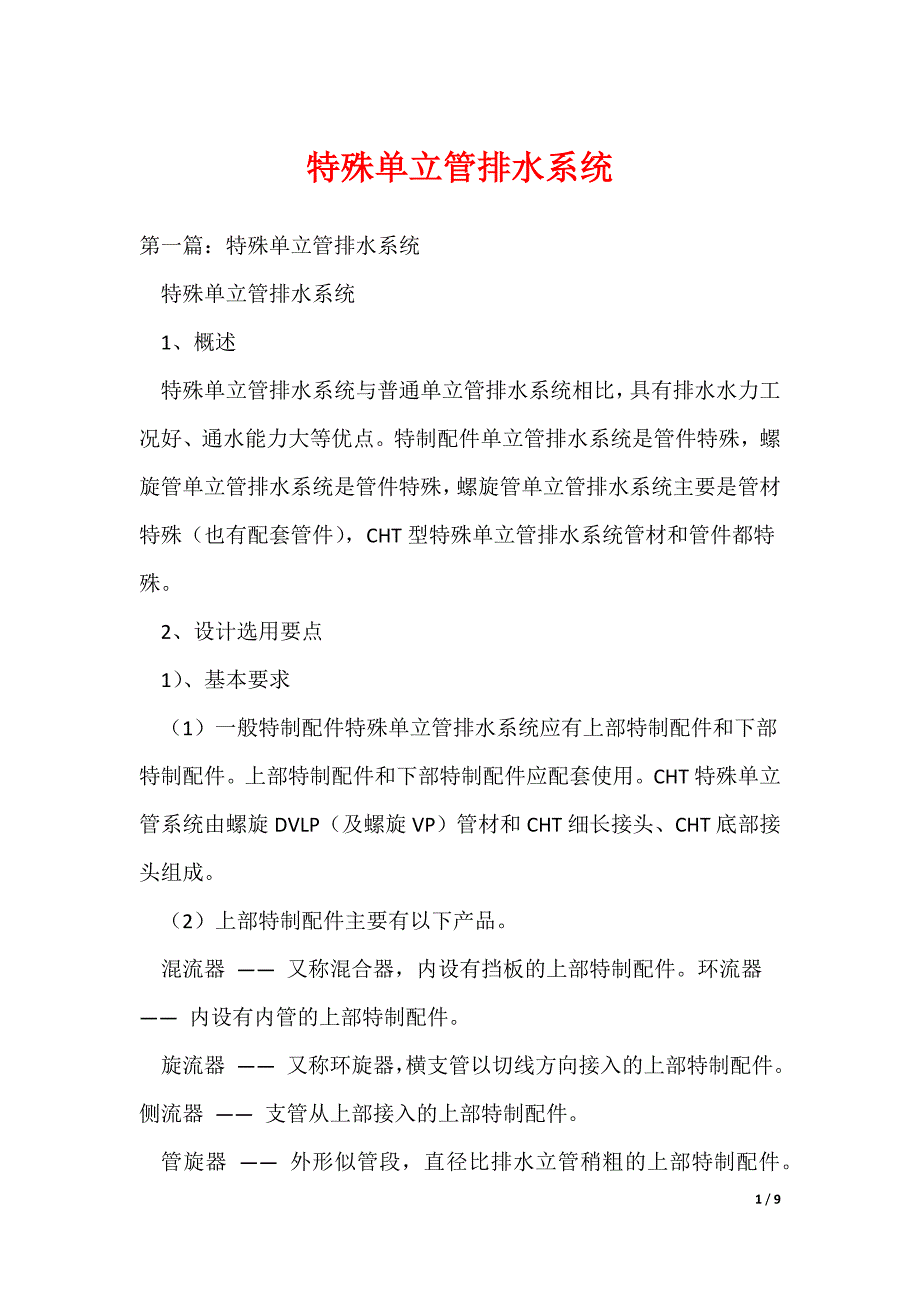

特殊单立管排水系统第一篇：特殊单立管排水系统 特殊单立管排水系统 1、概述 特殊单立管排水系统与普通单立管排水系统相比，具有排水水力工况好、通水能力大等优点特制配件单立管排水系统是管件特殊，螺旋管单立管排水系统是管件特殊，螺旋管单立管排水系统主要是管材特殊（也有配套管件），CHT型特殊单立管排水系统管材和管件都特殊 2、设计选用要点 1）、基本要求 （1）一般特制配件特殊单立管排水系统应有上部特制配件和下部特制配件上部特制配件和下部特制配件应配套使用CHT特殊单立管系统由螺旋DVLP（及螺旋VP）管材和CHT细长接头、CHT底部接头组成 （2）上部特制配件主要有以下产品 混流器 —— 又称混合器，内设有挡板的上部特制配件环流器 —— 内设有内管的上部特制配件 旋流器 —— 又称环旋器，横支管以切线方向接入的上部特制配件侧流器 —— 支管从上部接入的上部特制配件 管旋器 —— 外形似管段，直径比排水立管稍粗的上部特制配件 CHT细长接头 —— CHT细长接头内有回转叶片；使螺旋水流经过接头不断流；CHT细长接头可使多个横支管及立管的排水，通过接头漏斗状内壁的诱导，顺畅地合流；横支管的排水，通过回转叶片产生回旋力，流入单立管；避免引起水舌现象。
（3）下部特制配件主要有以下产品： 跑气器——内有凸块以促进气水分离的下部特制配件 角笛式弯头——出口处管径大于入口处管径，外形似角笛的弯头大曲率异径弯头 CHT底部接头——其剖面为蛋形；在最下部的弯管中，使用了蛋形的底部接头排水因蛋形而顺畅流过，能够形成充分的空气层，防止水跃现象 （4）上部特制配件应根据设置地点、空间尺寸、横支管数量和接入方向等条件选用；下部特制配件应根据上部特制配件类型、立管底部空间位置、排出管和排水横支管管径等条件选用 （5）当上部特制配件为混流器时，下部特制配件采用跑气器当上部特制配件为环流器、旋流器、侧流器或管旋器时，下部特制配件可采用角笛式弯头、大曲率异径弯头 （6）上部特制配件和下部特制配件的材质应与排水管道的材质相同当排水管材采用塑料管，而特制配件为铸铁材质时，两者的承插口尺寸应匹配 2）、设置要求 特殊单立管排水系统宜在下列情况下采用： （1）排水设计流量超过普通单立管排水系统的排水立管的最大排水能力时 （2）设有卫生器具且层数在10 层及10 层以上的高层建筑 （3）同层接入排水立管的横支管数量等于或大于3根，且标高控制较严时。
（4）卫生间或管道井面积偏小，难以设置专用通气立管的高层建筑 3、设计要求 1）、特殊单立管排水系统的排水立管顶端应设伸顶通气管，其管径同排水立管管径 2）、接入上部特制配件的横支管管径不得大于立管管径与下部特制配件连接的排水横干管或排出管，其管径不得小于立管管径，一般可比立管管径大一级 3）、特殊单立管排水系统排水立管管径不应小于100mm 4）、采用下部特制配件的特殊单立管排水系统，其底层排水管可不单独排出 5) 、同层不同高度的横支管接入上部特制配件时，管径大的位置在上，管径小的位置在下；同层同一高度的横支管接入上部特制配件时，应在平面不同位置分别接入 6) 、跑气器的跑气管应从跑气器顶端接出，再接至排水横干管或排出管中心线以上位置 注： 1、排水立管采用螺旋管(管内有三角形螺旋肋)也是一种特殊单立管排水系统即螺旋管单立管排水系统 2、国外开始推行配件采用特制配件、管材采用螺旋管的单立管排水系统，其排水能力：dn110mm的排水立管，排水流量为7.5L/s 4、施工、安装要点 1）、普通特殊单立管排水系统 （1）同层不同高度的横支管接入上部特制配件时，管径大的位置在上，管径小的位置在下；同层同一高度的横支管接入上部特制配件时，应在平面不同位置分别接入。
（2）跑气器的跑气管应从跑气器顶端接出，再接至排水横干管或排出管中心线以上位置 2）、CHT型特殊单立管排水系统 （1）室内明设管道安装宜在土建墙面粉饰完成后连续进行；安装前应复核预留孔洞的标高及位置当发现不符合要求时，应在安装前采取相应措施 （2）室内管道安装选定支承管道的滑动支座及固定支座应符合设计要求 （3）室内管道安装宜自下向上分层进行，先安装立管，后安装横管，连续施工，安装间断时，敞口处应临时封闭 （4）埋地管道应在地面回填以后再开挖敷设严禁在回填土之前或未经夯实的土层中铺设 （5）埋地铺设时管道应按设计坡度敷设 （6）埋地铺设管道经检验合格后，应进行灌水试验 （7）立管、配管的安装和其它注意事项参考CECS 271：2022《CHT型特殊单立管排水系统》 5、相关标准 1）、工程标准 CHT型特殊单立管排水系统技术规程 CECS 271:2022 第二篇：浅谈新型特殊单立管排水系统 浅谈新型特殊单立管排水系统 目前国内建筑给排水设计中的排水立管，基本上都是按照《建筑给水排水设计规范》中的要求进行设计，不仅要满足排水量的要求，而且当单立管排水量不满足要求或建筑高度在十层及以上时，还要设专用通气立管。
但许多高层建筑的排水立管在采用CHT技术后，仅设单立管就可满足我市多个小区比如合生和景花园、柿槟小区等均采用了这种管材，效果颇好 CHT型单立管排水系统，通过集水管内螺旋叶片的导流作用，污废水沿管内壁螺旋下降，降低了立管内压力波动，实现一根立管同时具有排水和通气的双重功效它具有以下特点： 1、单管排水又排气——高层建筑不需要排气立管，单管实现排气和排水通过管件内部叶片形成螺旋水流下水，水流贴管壁旋转减速排出，同时形成中空排气 2、 节约成本和空间 ——由于省去了排气管，所以节省了排气管和管件的成本，而且整个排水系统只占一个排水管空间同时，该系统的噪音很低 3、 耐压、抗震、耐腐蚀——除了独特的排水技术，还有良好的铸造和热处理工艺以及严格的质量检验，铸铁制件耐压性能更好，更适合高层建筑防震要求能达到左右摇摆30度角，不发生漏气和漏水内外表面都有厚度为0.8mm的防锈涂装，有很高的耐酸碱腐蚀性能 4、 纤细、轻量、寿命长——与传统排水系统相比，要达到相同排水效果时管件直径更小因为管径小，没有排气管，排水系统重量自然轻由于卓越的防腐性能，使产品使用寿命比一般铸铁管件使用寿命更长久。
5、 安装维修更简捷——单管系统安装和维修都更方面简捷，又节省了安装人工和费用成本安装时就可以逐层检测，不存在双管系统安装中排水和排气管道配合的问题，每套系统每层只需要打一个安装孔，并且可以通过压力检测口接头逐层安装，逐层检查，保证系统安装质量 CHT单立管排水系统为国内高层建筑排水管道的设计提供了一种新理念，对我们监理人员提出了更高的要求，只有与时俱进，不断的学习、更新知识储备，才能更好、更优的做好监理工作 第三篇：燃气立管 户内多1. 便于施工由于燃气进场施工一般都在住宅内外粉结束以后进行，此时，建筑物外墙脚手架都已拆除，尤其是对高层建筑而言，室内施工与室外施工相比就具有无可比拟的优势 2. 经济当燃气立管设置在室外时，尤其是对高层建筑，为保证安全，一般都采用无缝钢管焊接的方式而室内燃气立管一般采用镀锌钢管丝接不考虑室外立管脚手架费用，室内安装方式也要节约成本15~20%左右 3. 不影响或很少影响建筑物外观随着社会经济的持续发展,住宅小区的建设越来越高档化，景观设计已经成为开发商和业主共同关注的一个重点内容而带有黄色警示色的燃气立管置于室外时对建筑立面的影响较大，开发商往往难于接受。
燃气立管置于室内时则不影响或很少影响建筑物外观 4. 不会被偷盗者利用由于燃气立管一般为钢管，具有很高的强度，因此户外燃气立管往往成为偷盗者攀爬上楼的通道小偷借助室外燃气管进入居民家中偷盗而引发居民状告燃气公司的案例也不鲜见 5. 便于维修和安检燃气立管位于厨房室内时，只要用户未对其进行封包，一般来说，维修和安检都比在室外容易和方便得多 第四篇：立管知识 1. 井架上双立管（两个高度）--双立管，一个是备用（一个高度适用于顶驱钻井，一个高度适应于转盘钻井，高的适应于顶驱，低的适应于转盘），立管接头的位置是处在顶驱水龙带接头或水龙头水龙带接口极限位置的中间位置（极限位置与井架安全空间和下降的最大距离有关系），每个立管接头处有一个立管操作台（供拆装水龙带的操作平台-），立管的位置一般布置在远离司钻室的井架侧属于高压泥浆系统） 水龙带长度的确定？-- 2. 三缸泵配备灌注泵的必要性 三缸泵特殊的结构和较高的冲次，影响了其吸入性能及泵阀的正常工作大量的试验和井场实践证明，用灌注泵来提高三缸泵吸入管中的压头，是改善三缸泵的吸入性能，充分发挥三缸泵效能的行之有效的办法一台与三缸泵匹配合理、排量足够的灌注泵可通过供给三缸泵额外的吸入压力而取得下列较好的效果：1．可以消除三缸泵的敲击现象。
2．在保证工作安全的前提下，大大提高了三缸吸入能力 3. 陆地钻机台面和海洋平台台面管汇安装位置的不同— a， 立管管汇—与顶驱和水龙头的鹅颈管位置有关系，应在同一侧，且在钻井过程水龙带不与其他结构或者设备干涉，不能影响井口操作是高压管汇，泥浆泵泵出的泥浆通过立管管汇从钻杆内部送入井内，使得井内泥浆保持一定的压力 b，节流压井管汇—压井管汇：当井口压力升高时，可通过压井管汇向井内泵入重钻井液以平衡井底压力，防止井涌和井喷的发生，可利用它所连接的放喷管线进行直接放喷，释放井底压力，也可以用来挤水泥固井作业及向井内注入清水和灭火剂通过压井管汇单流阀，压井液或其他流体只能向井内注入，而不能回流以达到压井和其他作业的目的，一端与防喷器四通相连，另一端与注入泵相连 c， 固井管汇---- 第五篇：排水系统改造申请 关于化学实验室给水、排水系统 改造申请 尊敬的学校领导： 旁海中学化学实验室自2022年建成到今天已经使用10多年，当时采用的水槽下水塑料管件已经老化，现在已经有10个排水槽的塑料管件坏了，实验员个人已经无法维修，每次化学实验，学生清洗仪器使用的水流一地，严重影响化学实验的正常开展。
恳请学校派专业水管工进行彻底改造希望学校领导设法解决 此致！ 化学实验员： 田忠忠 2022年9月3日星期三 9 / 9。
