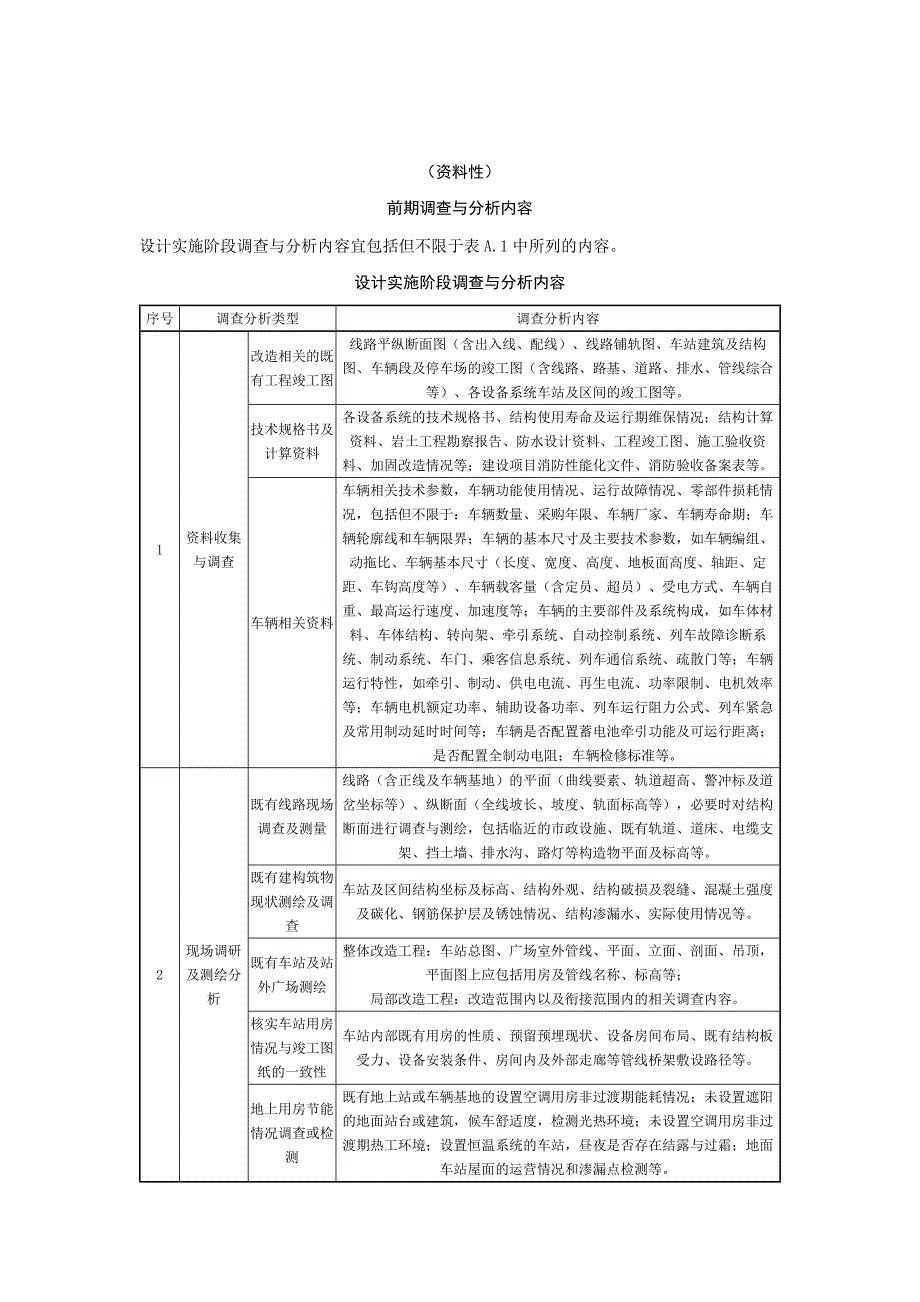

资料性）前期调查与分析内容设计实施阶段调查与分析内容宜包括但不限于表A.1中所列的内容设计实施阶段调查与分析内容序号调查分析类型调查分析内容1资料收集与调查改造相关的既有工程竣工图线路平纵断面图（含出入线、配线）、线路铺轨图、车站建筑及结构图、车辆段及停车场的竣工图（含线路、路基、道路、排水、管线综合等）、各设备系统车站及区间的竣工图等技术规格书及计算资料各设备系统的技术规格书、结构使用寿命及运行期维保情况；结构计算资料、岩土工程勘察报告、防水设计资料、工程竣工图、施工验收资料、加固改造情况等；建设项目消防性能化文件、消防验收备案表等车辆相关资料车辆相关技术参数，车辆功能使用情况、运行故障情况、零部件损耗情况，包括但不限于：车辆数量、采购年限、车辆厂家、车辆寿命期；车辆轮廓线和车辆限界；车辆的基本尺寸及主要技术参数，如车辆编组、动拖比、车辆基本尺寸（长度、宽度、高度、地板面高度、轴距、定距、车钩高度等）、车辆载客量（含定员、超员）、受电方式、车辆自重、最高运行速度、加速度等；车辆的主要部件及系统构成，如车体材料、车体结构、转向架、牵引系统、自动控制系统、列车故障诊断系统、制动系统、车门、乘客信息系统、列车通信系统、疏散门等；车辆运行特性，如牵引、制动、供电电流、再生电流、功率限制、电机效率等；车辆电机额定功率、辅助设备功率、列车运行阻力公式、列车紧急及常用制动延时时间等；车辆是否配置蓄电池牵引功能及可运行距离；是否配置全制动电阻；车辆检修标准等。
2现场调研及测绘分析既有线路现场调查及测量线路（含正线及车辆基地）的平面（曲线要素、轨道超高、警冲标及道岔坐标等）、纵断面（全线坡长、坡度、轨面标高等），必要时对结构断面进行调查与测绘，包括临近的市政设施、既有轨道、道床、电缆支架、挡土墙、排水沟、路灯等构造物平面及标高等既有建构筑物现状测绘及调查车站及区间结构坐标及标高、结构外观、结构破损及裂缝、混凝土强度及碳化、钢筋保护层及锈蚀情况、结构渗漏水、实际使用情况等既有车站及站外广场测绘整体改造工程：车站总图、广场室外管线、平面、立面、剖面、吊顶，平面图上应包括用房及管线名称、标高等；局部改造工程：改造范围内以及衔接范围内的相关调查内容核实车站用房情况与竣工图纸的一致性车站内部既有用房的性质、预留预埋现状、设备房间布局、既有结构板受力、设备安装条件、房间内及外部走廊等管线桥架敷设路径等地上用房节能情况调查或检测既有地上站或车辆基地的设置空调用房非过渡期能耗情况；未设置遮阳的地面站台或建筑，候车舒适度，检测光热环境；未设置空调用房非过渡期热工环境；设置恒温系统的车站，昼夜是否存在结露与过霜；地面车站屋面的运营情况和渗漏点检测等3设备系统调查分析车站设备现状调查分析现状设备信息，包括铭牌内容、设备型号规格、设备使用寿命和备品配件情况；设备维护记录、设备运行状况、电源容量；厂家名称、产品说明、系统容量，有无更新换代、新老产品兼容等问题。
现场既有系统功能与现行规范要求的差距，核实改造执行现行技术标准的可行性现场核实现状设备安装、管线敷设路由、用房功能及内部设备布置情况是否与施工图及竣工图纸相一致；现场设备、管道及附件是否完好，有无锈蚀；管线及设备安装基础是否完好；现场设备及管线是否具备拆改移设空间；需移设线缆长度，是否距离够长涉及到设备用房有特殊要求的，调查设备安装空间、机房整体环境、机房电磁环境、机房荷载、管线桥架敷设路径、区间管线敷设路径、人防设置预留孔洞、结构预留孔洞位置及尺寸、设备安装位置条件、系统接口等涉及管线敷设路径等进行调整的，调查车站用房内及外廊、区间管线桥架敷设路径、室内设备分线柜内是否有新增设备线缆接线空间、既有设备交换机及前置机的端口剩余情况、既有机柜内剩余安装空间；既有设备主机量是否满足新增设备接入需求等表A.1 设计实施阶段调查与分析内容（续）序号调查分析类型调查分析内容涉及管线改造的，核查现场管道支吊架、抗震支吊架、防晃支吊架等相关支吊架外形与功能是否完好；核实保温管线的保温材料；核实电保温系统的电保温箱及整个系统功能是否完好等涉及室外管线改造的，调查室外管孔数量、室外管线敷设路径、室外站前广场及下沉广场等排水设施等。
系统或设备表现、运行成本和故障等情况设备系统能力调查核实供电系统包括中压开关、低压400 V开关以及直流开关的电流、变压器的负荷率，继电保护功能完整性，蓄电池放电电流、时间室内电源容量、低压开关柜或配电箱（柜）回路数量及断路器规格是否满足新增设备用电需求改造消防泵房保留既有的消防水池或高位消防水箱时，调查消防水池高位消防水箱的有效容积是否满足既有规范与图纸要求，如保留原有消防泵组，检测消防泵组的流量、扬程与控制功能改造或新增末端消防管网与消火栓时，调查既有消防泵组的流量与扬程、末端消火栓动压改造局部生活给排水管网时，调查既有管网的水质水压水量等参数，及设备及管网完好程度当改造方案为接入既有系统时，调查既有系统的现状服务水平、系统容量、系统网络配置方案、系统能力等对于新增出入口、区域改建、局部房间调整等引起的局部性改造，现场调查火灾报警控制器的回路卡配置，改造区域相关回路卡的容量及余量，改造区域内或附近模块箱、I/O控制箱内的模块配置及剩余空间，短路隔离器的设置情况，配电箱容量及余量，电源及接地设置情况等其他设备系统调查分析涉及对区间线缆进行改造的，调查区间电缆类型、电缆支架及沟槽、区间设备等安装位置及敷设路由、接续及安装操作空间等。
区间设备位置、牵引网安装方式和敷设位置改造范围内的接口，包括接入设备端口位置、接口专业运行情况、接入软件版本、系统外部接口条件，系统功能实现情况等有接口关系的设备系统能力，包括通风空调能力、是否设置自动灭火等4检测、评估需求分析设备再利用价值检测对改造设备进行专业检测，确定是否可再度利用结构承重检测对于新增设备引起土建开孔开洞或改变房间用途时，涉及结构承重变化的，对既有结构进行检测、评估等工作既有设施的安全性功能性与荷载检测改造既有污水处理站含油废水处理站设备时，调查既有土建设施的安全性功能性与荷载，宜委托相关机构出具检测报告防雷检测改造既有单体建筑设计防雷接地相关改造内容时，调查土壤电阻率、防雷接地系统是否贯通，接地电阻值是否能满足要求，宜委托相关机构出具检测报告管线支吊架检测评估涉及管线改造的项目，核查现场管道支吊架、抗震支吊架、防晃支吊架等是否满足改造后的现行技术标准，宜委托相关机构出具鉴定评估报告软件架构和软件稳定性评估改造涉及各系统中心级功能及专业画面修改的，需由各系统专业对软件架构和软件稳定性进行评估和验证后实施资料性）线路限界图B.1地铁一号线、二号线、八通线限界图地铁一号线、二号线、八通线限界图如图B.1所示。
图B.1 地铁一号线、二号线、八通线区间或过站直线地段车辆轮廓线、车辆限界和设备限界区间或过站直线地段车辆轮廓线、车辆限界和设备限界（图B.1）的坐标值，应按表B.1-1~表B.1-3选取表B.1-1 车辆轮廓线坐标值（mm）点号0123456789X02537951100125513151325140014001325Y3510351034803400331532453200186011751075点号10111213141516171819X1300130012771277127714731473122011601140Y926600600350210185105105105125点号2021222324252627X10001000818818717.5717.5676.5676.5Y125808000-25-2580表B.1-2 车辆限界坐标值（mm）点号0’1’2’3’4’5’6’7’8’9’X03609021207143114891498152414981391Y357735773547346733143243310217611076978点号10’11’12’13’14’15’16’17’18’19’X1387135713341311131615121512125911991174Y82947347330723320877777745点号20’21’22’23’24’25’26’27’15’115’2X10341027845845717.5717.5649.5649.514551486Y45404000-45-4540271258点号15’316’116’2aX1517151815151364.5Y211140125140表B.1-3 设备限界坐标值（mm）点号0’’1’’2’’3’’4’’5’’6’’7’’8’’9’’X091712181406156016151623163816071545Y3653365335783479333532843143180211171020点号10’’11’’12’’13’’14’’15’’16’’17’’18’’aX154516601660935935717.5717.5627.5627.51522Y432432151500-70-7015432点号bcX15681568Y43215B.2 地铁十三号线限界图图B.2 地铁十三号线区间或过站直线地段车辆轮廓线、车辆限界和设备限界区间或过站直线地段车辆轮廓线、车辆限界和设备限界（图B.2）的坐标值，应按表B.2-1~表B.2-3选取。
表B.2-1车辆轮廓线坐标值（mm）点号0123456789X02537951058125513151325140014001325Y3700370036803520334032453200186011751075点号10111。
