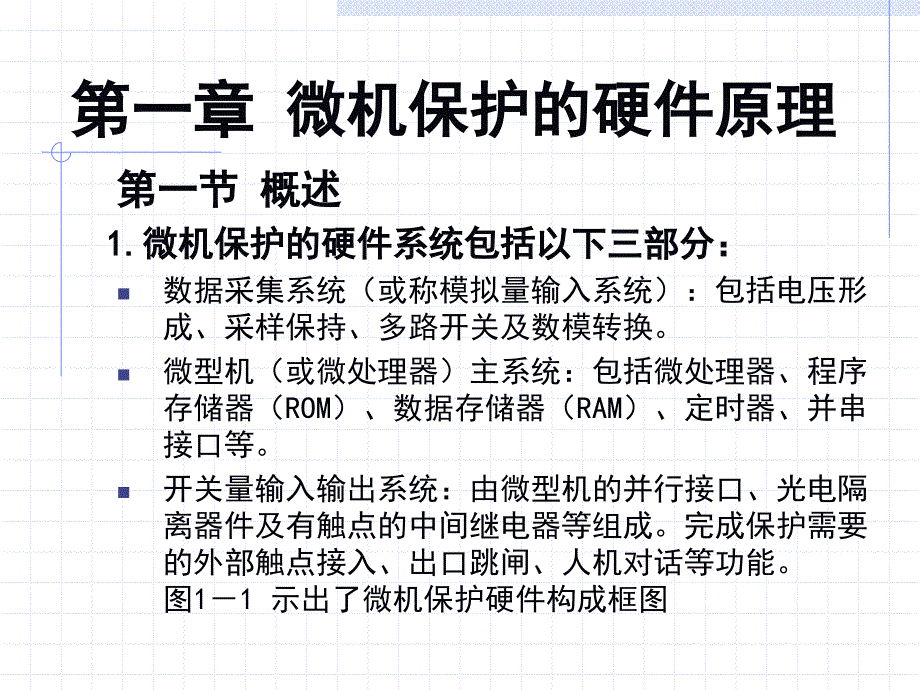

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,*,第一章 微机保护的硬件原理,第一节 概述,,,1.,微机保护的硬件系统包括以下三部分：,,数据采集系统（或称模拟量输入系统）：包括电压形成、采样保持、多路开关及数模转换微型机（或微处理器）主系统：包括微处理器、程序存储器（,ROM,）、,数据存储器（,RAM,）、,定时器、并串接口等开关量输入输出系统：由微型机的并行接口、光电隔离器件及有触点的中间继电器等组成完成保护需要的外部触点接入、出口跳闸、人机对话等功能 图,1,－,1,示出了微机保护硬件构成框图,,第一节 概述,,,,,,,,,,图,1,－,1,微机保护硬件构成框图,,第一节 概述,2.,微机保护用硬件特点,,集成微处理器（,MPU,）、,只读存储器,(ROM),、,随即存取存储器,(RAM),、,定时器、模数转换器,(AD),、,并行接口,(PIO),、,闪存单元,(FLASH),、,数字信号处理器,(DSP),、,通信接口等多种功能集成在一个芯片内的单片机系统把所有总线连同单片机都集成在一个芯片内的总线不出片技术不区分微机、单片机、微处理器,,第二节 数据采集系统,,为模数转换（,AD,）,做准备、转换模拟量为数字量,,适应电力系统故障信号特点,,频谱分布宽广：从直流、衰减直流、工频基波分量到各次谐波（最高到数百千赫兹）在内的暂态信号,,动态范围宽广：从正常运行的几十安培到短路状态下的几万安培甚至几十万安培,第一章 微机保护的硬件原理,,适应继电保护特点要求,,模拟量设置应满足继电保护功能要求为准则,,典型的高压线路保护需要：三相电流、零序电流；三相电压、线路侧线间电压；,,典型的三绕组变压器差动保护需要：每一绕组侧的三相电流,,,因此，微机保护是一个多模拟量输入系统,,第一章 微机保护的硬件原理,,2,－,1,电压形成回路,,要求,,继电保护所使用的电压、电流都是来自于电压互感器（,100,伏、线间电压）和电流互感器（额定电流,5,安或,1,安，短路电流,100,安）,,把,100,伏左右的电压变换为适合,AD,转换需要的正负,2.5,伏、正负,5,伏、正负,10,伏的电压；,,把小于,1,安～,100,安的电流变换为适合,AD,转换需要的正负,2.5,伏、正负,5,伏、正负,10,伏的电压,第二节 数据采集系统,,变换器,,电压变换器,,用于将一次电压变换成微机保护模数转换（,AD,）,用的电,,压，普通变压器原理。
电流变换器：,用于电流－电流－电压,,用于将一次电流变换成微机保护模数转换（,AD,）,用的电,,压普通变压器原理，把电流变换成电流，再把一个小电阻,,并联在该变压器的二次侧，形成电压要求该变压器的铁心不饱和第二节 数据采集系统,,第二节 数据采集系统,电抗变压器：,用于直接获取电压,,,它的原理结构、原理图及等值电路如图,1,－,2,所示,,,,,,,,,,,,,,,,,,,,,,,图,1,－,2,电抗变压器的原理结构与等值电路图,,第二节 数据采集系统,,它的铁心带有气隙、具有三个绕组的变压器由于,,存在气隙，励磁电抗数值很小，相对而言很大的二次,,负载阻抗可忽略不及，故一次电流全部作为励磁电,,流此时有以下关系：,,,,,总体效果相当于,,,因此电抗变能够将一次电流的基波分量成比例地转,,换成二次侧电压但放大了谐波分量，阻止了直流和,,低频分量严格讲是失真变换电流变换器和电抗变压器的比较,,电流变换器能够不失真地变换电流成为电压，但是在出现非周期分量、衰减直流分量时，容易饱和，线性度差，动态范围小,,电抗变压器具有阻止直流、放大谐波的作用，因此当一次波形为非正弦时，二次将发生严重畸变。
但是它的动态范围宽广、铁心不易饱和、具有移相作用在某些场合下还是有用的第二节 数据采集系统,,2,－,2,采样保持电路和模拟低通滤波器,,采样保持电路的作用及原理,,定义：,采样保持电路（,S/H,Sampling and Holding,）,是在极短时间内测量模拟量在该时刻的瞬时值，并在模拟－数字转换器进行转换的期间保持输出不变的一个电路,第二节 数据采集系统,,,组成：,它由电子模拟开关,AS,、,保持电容器及两个阻抗变换器组成Ch,的作用是记忆,AS,闭合时刻的电压，并在,AS,打开后保持该电压阻抗变换器,I,在,Ch,端提供低阻抗，使得,Ch,电压建立迅速，而在输入端呈现高阻抗，以尽量减少对输入回路的影响；阻抗变换器,11,在,Ch,端提供高阻抗，使得,Ch,衰减缓慢，而在后边呈现低阻抗以提高带负载的能力第二节 数据采集系统,,第二节 数据采集系统,图,1,－,3,采样保持电路及工作过程,,第二节 数据采集系统,工作过程：,微机采样定时器等间隔地产生采样脉冲进行采样，得到采样信号，采样后信号在下次采样脉冲到来之前应保持不变，形成稳定的阶梯状采样保持信号，等待,A/D,转换第二节 数据采集系统,对采样保持电路的要求,,Ch,上的电压按照一定的精度跟踪,Usr,，,跟踪时间尽量短，以适应最小采样宽度要求,Tc,,保持时间要长，通常用下降率来表示保持能力,,模拟开关的动作延时、闭合电阻和开断时的漏电流要小,,,,前两个指标取决于阻抗变换器和保持电容的性能，,,就捕获而言，越小越好；就保持而言越大越好。
一般来讲，要求快速捕获，采样周期短，电容要小,,一些；,,慢速捕获，采样周期长，电容大一些，稳定性好，,,抗杂散电容影响能力强第二节 数据采集系统,图,1,－,4,采样保持电路的性能与电容,Ch,的关系曲线,1,－保持下降率,,2,－保持跳变误差,,3,－,0.1,％误差的截获时间,,4,－充电速率,,5,－频带,,例子：若取,Ch,为,0.01uf,，则保持下降率为,2mV/S,，微机保护采样速率高于,2mS,，没问题；而截获时间为,20,微妙，误差相当于工频,0.36,度，也没有问题但是对于高频采集－行波采集就不行了！！,,需要提醒的是：,Ch,经常需要外接,,第二节 数据采集系统,采样频率的选择和模拟低通滤波器的应用,,等步长采样和变步长采样,,,对于电网频率波动小，采样精度要求不是很高的场合，常采用等,,步长采样,,对于电网频率波动大，采样精度要求高的场合，需要变步长采,,样，变步长的采样间隔时间（采样脉冲发出时间）要随时调整,,采样定理,,,被采样信号的频率最高不超过,1/2,采样频率，否则会造成频谱混,,叠合适的保护采样频率选择,,,高采样频率要求,CPU,的处理和运算速度快；低采样频率可能会造,,成频率混叠，因为电力系统故障后的电压电流是一个宽频谱信号。
第二节 数据采集系统,合适的保护采样频率选择,,,如果考虑目前的继电保护主要是基于工频故障信息构成的，那,,么，高频故障信息应该,/,可以滤除，这样将降低对,CPU,和采样速率的,,要求目前微机保护普遍采用,600Hz,（,1.667,毫秒）、,1kHz,（,1,毫,,秒）、,1.8kHz,（,0.55,毫秒）的采样频率，它们都能够满足工频故障,,信息和,3,次、,5,次谐波的采样和分辨要求但是高于,300Hz,、,500Hz,、,,900Hz,的故障信号怎么办呢？,,第二节 数据采集系统,前置低通滤波器的设置,,滤波器是一种能使有用频率信号通过，同时拟制无用频率信号,,的电路低通滤波器是只让低于截至频率通过的滤波器前置低通滤波器又称为抗混叠滤波器，广泛应用于各种消费、,,控制电路中的采样电路前，滤除高于,2,倍采样频率的信号，因此截,,至频率被设置为,1/2fs,低通滤波器可以采用有源的、也可以采用无源的无源滤波器,,构成简单，但电阻和电容回路对信号有衰减作用，并会带来时间延,,迟，仅适用于对速度和性能要求不高的微机保护,,有源滤波器抗冲击干扰能力差，但滤波性能好性能越好的滤波器延时越长，造成信号不同步的可能性越大。
继电保护常常采用普通的一阶（最高二阶的有源或无源）滤波,,器来限制接近工频分量的谐波信息混进来！,,第二节 数据采集系统,图,1,－,5,二阶无源低通滤波器,,第二节 数据采集系统,图,1,－,6,二阶无源低通滤波器,,2,－,3,模拟量多路转换开关,,继电保护需要多的模拟量,,数模转换器是贵重的元器件,,电路布板希望少的芯片,,多路转换器是一个理想的、经常采用的芯片,,定义：,是一个开关电路；接入很多模拟量；仅仅把其中的一路送给数模转换器去转换不同的模拟量通过“分时”方式完成模数转换过程第二节 数据采集系统,,第二节 数据采集系统,组成：包括选择接通路数的二进制译码电路和多路电子开关二进制译码电路决定哪个电子开关接通,——,接入相应的待转换模拟量,,多路电子开关起分断其它回路而仅仅接通待转换的哪一路模拟量作用,,16,路多路转换开关例,,,A0,～,A3,是路数选择线,,接,CPU,，,控制哪一路选通,,A1,～,A16,是模拟量入,,AS1,～,AS16,是电子开关,,En,是始能端,图,1,－,7 16,路多路转换开关,,2,－,4,模数转换器,,定义：是一个硬件电路，用于实现模拟量到数字量的转换，也称为,A/D,转换器。
它是把模拟量变成能让计算机识别的数字量的桥梁应用范围及其宽广：随时间连续变化的模拟量、需要计算机来处理的都必须经过这个环节像电压、电流、温度、压力速度等,,分类：,,直接型：直接把模拟量转换成数字代码,,间接型：首先把模拟量转换成某种变量（比如频率），再转换成数字代码输出,第二节 数据采集系统,,第二节 数据采集系统,模数转换器的一般原理,,,,将输入的模拟量,Usr,相对于模拟参考量,U,R,经编码电,,路转换成数字量,D,输出,,,,,,,D,可以表示为,,,,,B1,～,Bn,均为二进制码第二节 数据采集系统,数模转换器，,D/A,转换器,,,数模转换器的作用是将数字量经解码电路变成模拟,,电压或电流输出每位数字量都有一定的权，不同的权,,就代表一个具体的数值图,1,－,8 4,位数模转换器说明图,,第二节 数据采集系统,,电子开关,K0,～,K3,分别受,4,位输入数字量,B1,～,B4,的控制在某位为零时，开关合向左侧，即接地；为,1,时，合向右,,侧，即接运放反相输入端流向运算放大器反相输入端的总电流反映了,4,位输入,,数字量的大小，经带有负反馈电阻的放大器放大后变换,,成电压输出。
图中的特殊网络结构和参数选择使得各个电子开关所,,接通的回路具有不同的“权”值所以，运放输入电流为,,第二节 数据采集系统,逐次逼近式模数转换器原理,,,将一待转换的模拟输入信号,Uin,与一推测信号,Ui,相比,,较，根据推测信号大于还是小于输入信号来决定是增大还,,是减小该推测信号，直至逼近输入信号为止推测信号由,,D/A,转换器的输出获得图,1,－,9,模数转换器原理说明图,,第一章 微机保护硬件原理,小结,,简介了微机保护基本硬件组成,,介绍了电压形成回路,,介绍了采样保持电路,,介绍了多路转换开关,,介绍了逐次逼近式模数转换器原理,,,习题,,写出逐次逼近式模数转换器工作原理和过程,,,,,,第二节 数据采集系统,逐次逼近式模数转换器原理,,,将一待转换的模拟输入信号,Uin,与一推测信号,Ui,相比,,较，根据推测信号大于还是小于输入信号来决定是增大还,,是减小该推测信号，直至逼近输入信号为止推测信号由,,D/A,转换器的输出获得图,1,－,9,模数转换器原理说明图说明图,,第二节 数据采集系统,二分法：测试最大可能值，为,1,，,DA,偏小，有效；为,0,，偏大，置,0,。
继续,,,,,,,,,AD,的双极性连接－抬起来，加偏置,,,,,,,,,,,第二节 数据采集系统,,,,,,,,,偏置结果－变成单极性,,,,,,,,,,,第二节 数据采集系统,,,,,,,,,波形溢出,,,,,,,,,,,第二节 数据采集系统,微机保护对模数转换器的要求,,转换时间,,,,精度要求,,微机保护要承受,100A,电流，还要正确分辨,10,％额定电流（精工电流）－,0.5,安培12,位,AD,可以满足要求如采用,16,位更好,,第二节 数据采集系统,2,－,5 VFC,型数据采集系统,,VFC-Voltage Frequency Converter,,电压频率转换器,,经电压形成回路后，经过,VFC,，将模拟电压变换为脉冲信号，由计数器进行计数这样在采样间隔内的计数值就与采样对象的积分值成比例实现了模数转换第二节 数据采集系统,VFC,工作原理,,它是一个电路，由一个运放、一个零电压比较器、一个单稳触发器、一个电子开关及电阻电容组成第二节 数据采集系统,前提,,,,,,,,直流输入信号工作原理,,输入为,0,，电容器电压为,0,，单稳为,0,，电子开关接地,,正直流信号时，,I,R,＝,0,，,Ic,＝,-,Isr,，,Uc,有变负的趋势，这个变化被检测，单稳输出正跳变并保持,T,0,.,电子开关切换到,-E,R,,在,T,0,期间，,R,R,上有电流，电容电流发生了变化,,,Ic,＝,I,R,-,Isr,第二节 数据采集系统,,第二节 数据采集系统,,,第二节 数据采集系统,在,To,消失时刻,,,Uc,达最大值,,To,消失后，电子开关接回地。
电容放电，放电电压为,,,,,到,0,时，再次被零电压监测器发现，单稳状态翻转,,过零时对应的时刻是,t2,,,,周而复始，,Uc,,呈周期性变化，周期,T,是,t2,第二节 数据采集系统,,因此，电压和频率成正比，对脉冲个数计数得到电压求和（积分）,,,第二节 数据采集系统,,,第二节 数据采集系统,交流输入信号工作原理,,首先增加一个正偏置，把信号变为单极性正偏置电流取为,I,偏＝,I,R,/2,＝,E,R,/2R,R,,,这时最大交流输入变为,,第二节 数据采集系统,,综合输入信号为,（,1,）在,0,～,To,期间是一上升的曲线,,第二节 数据采集系统,（,2,）当,To,消失后，电子开关接回地,,第二节 数据采集系统,,第二节 数据采集系统,,,第二节 数据采集系统,,VFC,数据采集系统特点,,低通滤波,,抗干扰能力强,,位数可调,,与微机接口简单,,多微机共享,,不适于高速采样,,第二节 数据采集系统,,第三节 开关量输入及输出回路,光电耦合器,,把发光器件（发光二极管）和光敏器件（受光导通）组合，可以实现光媒介的电信号传变，这种器件被称为光电耦合器,,光隔离器,,光传感器,,光敏集成块,,常见光隔离器，二极管型、三极管型、达林顿型晶闸管型，驱动功率大小区分,,,第三节 开关量输入及输出回路,开关量输入回路,,装在面板上的接点－,5,伏系统,,装在端子排上的接点－,24,伏、,48,伏、,220,伏等，需要光电隔离,,,第三节 开关量输入及输出回路,开关量输出回路,,保护的跳闸出口、本地信号和中央信号,,一般由并行输出口、逻辑与非门、光电隔离器、有,,接点的继电器组成,,,,,,,,,,典,,型,,微,,机,,保,,护,,出,,口,,控,,制,,回,,路,,第三节 开关量输入及输出回路,K1,为常闭接点（线圈不带电状况下闭合），是一个闭锁告警信号,,K2,、,K3,、,K4,、,KN,为常开接点（线圈不带电状况下打开）,,K2,是故障启动信号,,K3,、,K4,是跳闸出口接点,,V1,～,V5,是光隔,,出口接点出口条件,,1,）无告警信号,,2,）启动继电器动作,,出口继电器所在光隔导通－计算机输出跳闸信号,,小结,多路转换开关,,逐次逼近式模数转换,,VFC,,开关量输入输出,,,作业,,,1,图,1,－,37,中,K1,的作用是什么？,,2 VFC,电路中单稳态触发器的作用是什么？,,第四节,DSP,技术的应用,DSP,－,数字信号处理器（,Digital signal processor,）,,是专用数字信号处理器芯片。
特别用于执行快速运算,,内部采用哈佛结构，存储空间分为两个：数据存储器和程序存储器允许同时访问独立的硬件乘法器第五节 网络化硬件电路,5,－,1,问题的提出,,主保护、后备保护、开出、开入、监控需要,CPU,,多,CPU,工作，通过网络联起来,,5,－,2,网络化硬件电路,,CPU,插件；开入插件；开出插件；,CAN,总线,,,第五节 网络化硬件电路,,第五节 网络化硬件电路,5,－,3 CAN,总线特点,,采用短帧结构，传输时间短,,差分信号传递方式，抗干扰能力强,,,第五节 网络化硬件电路,,,当传递“,0”,信号时，差分电压差大；,,当传递“,1”,信号时，差分电压差低差分电压高低取决于如下电路,,,,,,第五节 网络化硬件电路,发送,“,0”,时，,V1,导通，总线,V,h,被钳位高电平；,V2,截至，总线,Vl,被置位低电平，压差大，总线呈现“,0”,,发送,“,1”,时，,V1,截至，总线,V,h,被钳位低电平；,V2,导通，总线,Vl,被置位高电平，压差小，总线呈现“,1”,V,H,,V,L,,第五节 网络化硬件电路,采用非破坏性总线仲裁技术,,当几个节点同时送,00,，,01,，,10,，,11,时，首先,00,，,01,，,0,电平被接受；,,然后再发送,00,，,01,，第二位是,0,的 第一通路被选中,,不同的节点按照设定好的优先级工作,,二进制表示时，数值越小，优先级越高,,5,－,4,网络化硬件结构的特点,,实现多,CPU,、多任务协调工作，可靠性高,,扩展性好,,升级方便,,第一章 微机保护的硬件原理,本章小结,,数据采集系统,,开关量输入输出系统,,网络化硬件结构,,。
