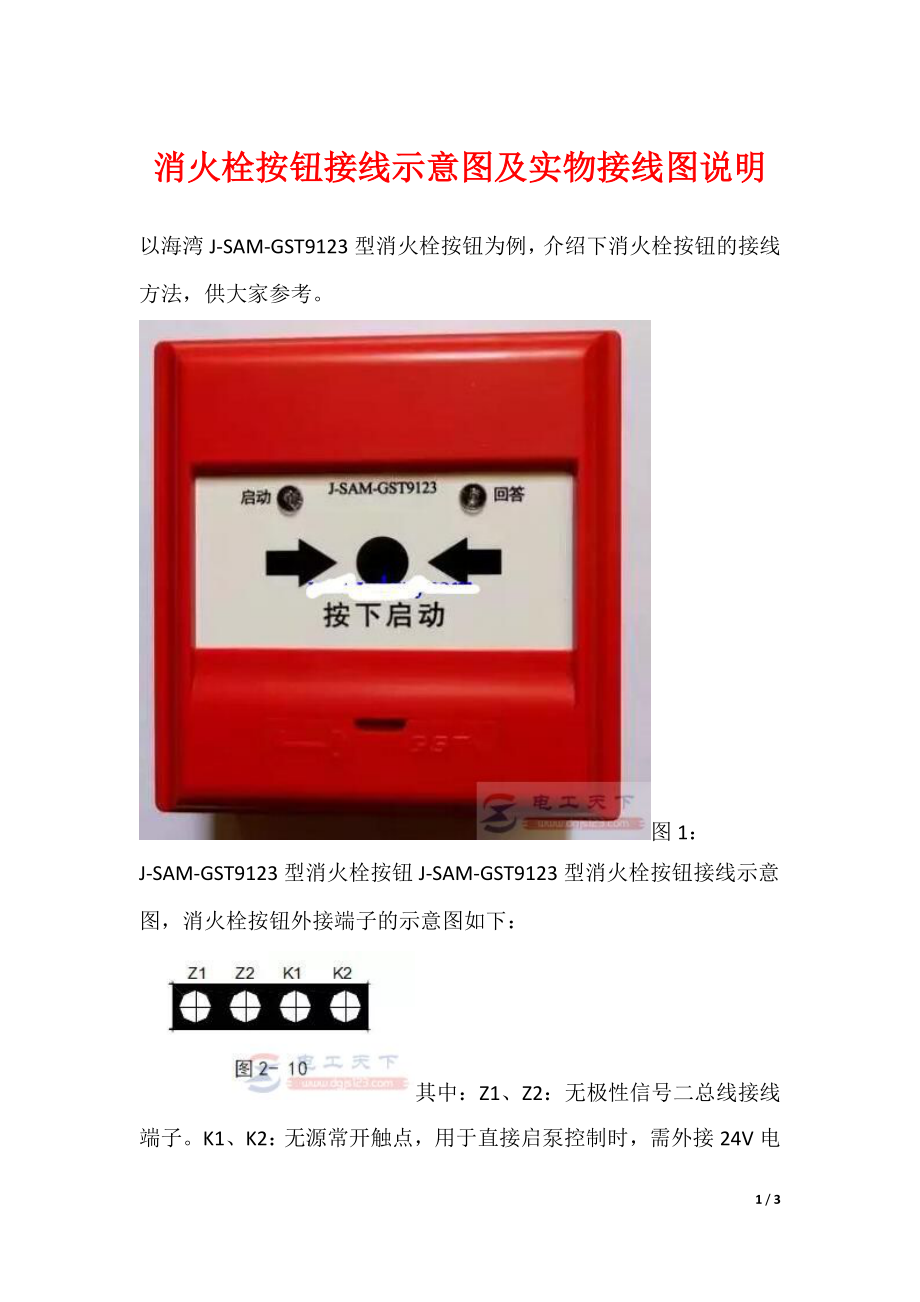

消火栓按钮接线示意图及实物接线图说明以海湾J-SAM-GST9123型消火栓按钮为例，介绍下消火栓按钮的接线方法，供大家参考图1：J-SAM-GST9123型消火栓按钮J-SAM-GST9123型消火栓按钮接线示意图，消火栓按钮外接端子的示意图如下：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源布线要求：信号线Z1、Z2采用阻燃RVS双绞线，导线截面积≥1.0mm2J-SAM-GST9123型消火栓按钮应用方法J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接方式，可以分为总线制启泵方式和多线制直接启泵方式，采用总线制启泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制启泵方式应用接线示意图如下：当消火栓按钮按下时，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯采用消火栓按钮直接启泵方式，其接线示意图如下：当消火栓按钮按下时，可以直接控制消防泵的启动，在泵运行之后，火灾报警控制器确认泵已启动，将点亮消火栓按钮上的绿色回答指示灯 3 / 3。
