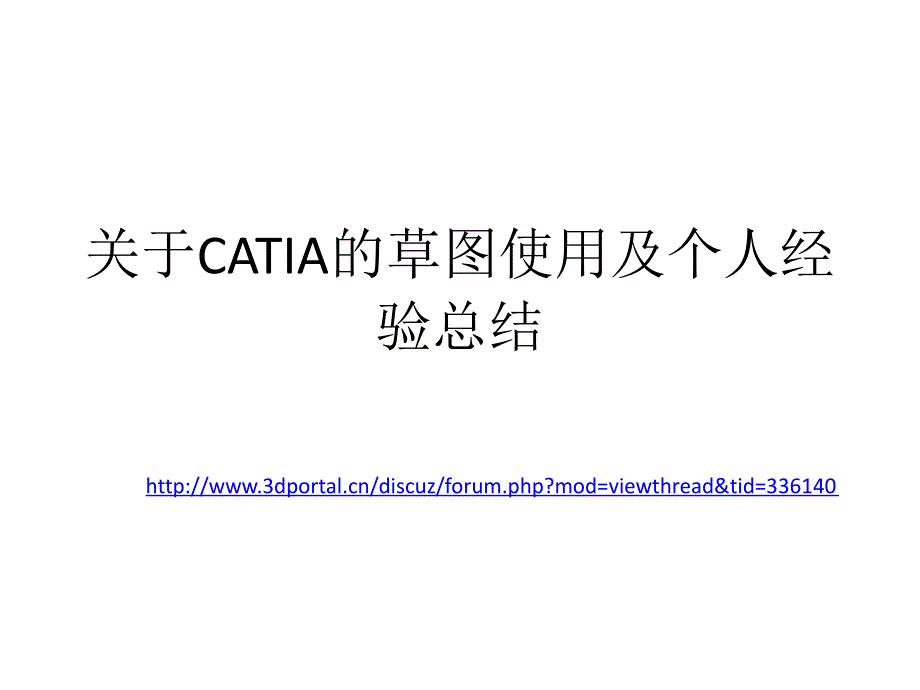

关于CATIA的草图使用及个人经 验总结 首先,草图种类草图分为两种.“普通草图“和“定位草图“.1>普通草图没什么说的,只要是plane(平面)上就可以直接建 立了.草图的原点,一般默认的就是世界坐标系的原点说明:如果你在要建立草图的目标平面建立了用户坐标系 ，建立草图时选择的平面是用户坐标系的一个基准面，那 么草图的原点就是用户坐标系的原点.2>定位草图. 根据个人习惯,我用的比较多.因为定位草图比较灵活.可能 有人用了很久catia,也没有用过定位草图. 先认识一下吧.定位草图的好处: 1.可以自己定义草图中H和V的 方向. 2.可以自己定义草图中原点的 位置,标尺寸就方便多了.不用大 老远的去找原点了.下面对“定位草图‘的各个选项简单解释一下 类型: 已定位和正滑动 正滑动:相当于普通草图. 已定位:可以自己定义草图中H和V轴的方向和原点的位置( 因此比较灵活)原点:确定草图原点的几种方式隐式:也就是默认的.可能是WCS的原点,也可能是UCS的原 点.要看你选择的基准面是哪种类型. 零部件原点:WCS的原点. 投影点:也就是选择的点投影到基准面的点.按点到面的垂 直方向投影 相交的2条线:在所选基准平面内的两条直线的交点 曲线相交:由一条曲线(包括直线)和所选草图基准面相交确 定的点 中点:所选直线或曲线的中点确定为草图原点.当然此直线 或曲线要在基准面上. 重心:这个好理解,就是所选元素的重心方向:确定草图中H和V轴的方向. 隐式:默认方向,一般为WCS的方向.X轴.Y轴.Z轴,就是当前的WCS各轴的方向,如果你选择的 基准面和三个轴都不平行,那么此三个选项不能使用组件:使用坐标值来确定一个点,设置的一个轴过该点过点:很好理解,已确定的原点与这个点的连线方向为基 准方向与直线平行:与所选直线平行的方向相交面:个人理解为与该平面平行的方向面的法向:选择的轴向为该平面的法向下面的选项: 可以选择方向类型中设置的是H轴还是V轴. 确定了H和V的方向后,还可以修改她们的方向,或者把H和V 方向交换.只需要点不同的按钮即可。
