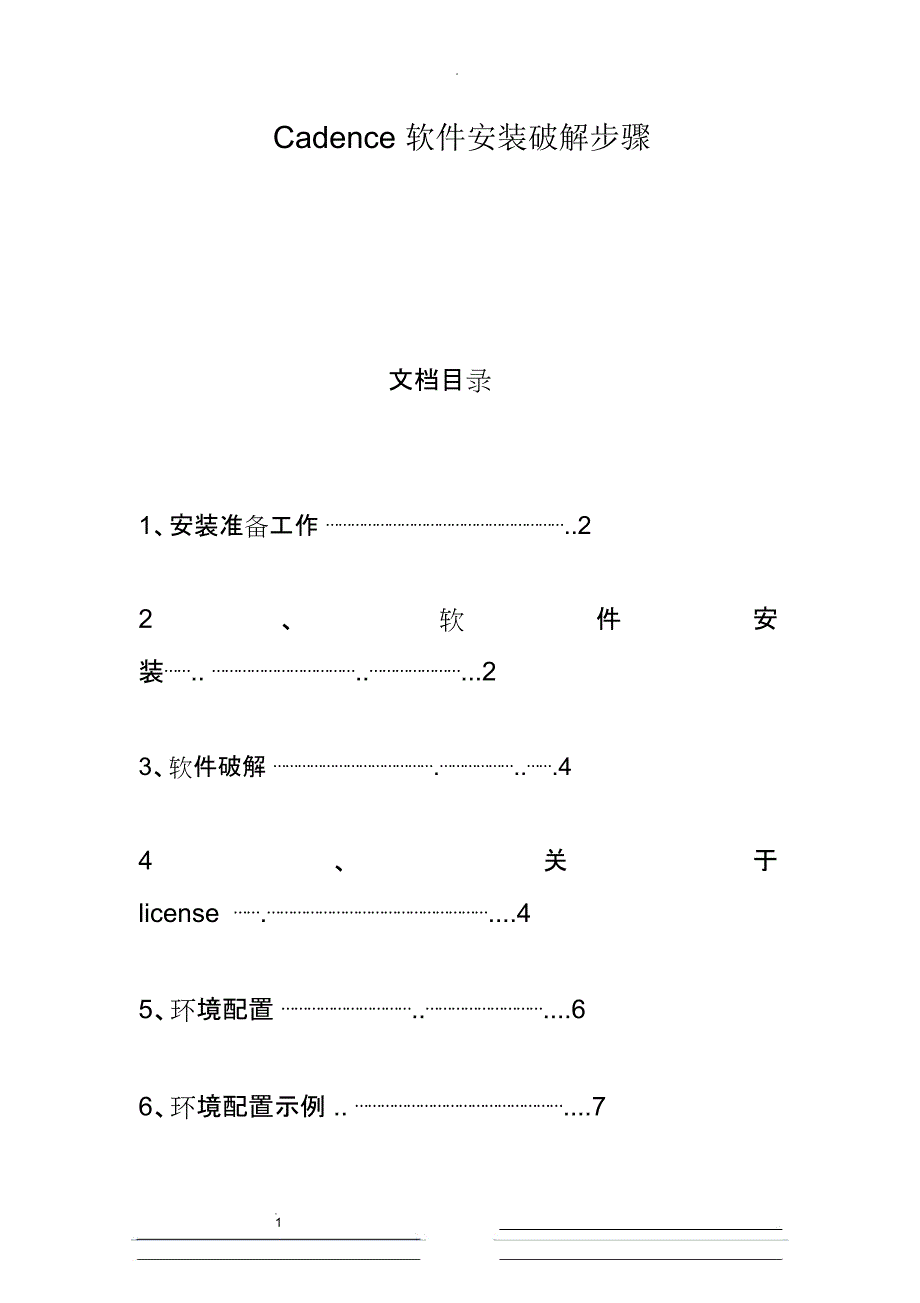

Cadence 软件安装破解步骤文档目录1、安装准备工作 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..22 、 软 件 安装⋯⋯.. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯...23、软件破解 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯..⋯⋯.44 、 关 于license ⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....45、环境配置 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯....66、环境配置示例 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....7Cadence公司软件安装步骤大同小异，这里就归类到一起，安装其所有软件均适用1、安装准备工作：图形安装工具： iscape.04.11-p004所要安装的软件包：如 IC615 等（几乎所有 cadence 软件的图形安装步骤都一样）破解文件：破解文件包括两个文件，以为 patch 文件，以为 pfk文件License ：Cadence 的 license 比较好找，也好制作网上很多license ，也可以自己制作2、软件安装：1）、进入 iscape.04.11-p004/bin/ ，运行 iscape.sh 进入软件安装图形界面，如下图所示。
说明：在选择软件安装路径是须注意，如果解压后有多个 CDROM文件夹，在该处选择到 CDROM1下即可，其他 CDROM包会自动加载2）、继续到以下界面，选中所要安装的软件，然后继续下一步：3）、点击下一步到一下安装界面，进行配置点击“ Start ”开始安装4）、安装到一定完成后会弹出一些关于软件的配置，如 OA库位置的设置等，若没有特殊要求更改的可一直回车 配置完成后可关闭图形安装窗口3、软件破解：将破解文件复制到软件的安装目录下， 运行 patch 文件跑完即可但是需要注意的是 32bit/64bit 的软件破解文件有可能不是同一个 patch 文件，出现破解不完全若是这样，会出现只能运行 32bit 或者 64bit 的软件，运行另一版本会提示 license 的错误在找 patch 文件的时候需注意 patch 所适用的软件及版本4、关于 License ：在网上能找到很多 license 可用，特别是 eetop 也可以根据自己制作，在 eetop 里找到一工具 Float_Cadence_LicGen ，解压稍修改或者不修改批处理文件都行，再运行批处理文件即可生成好的license 注意修改其前两行，即 SERVER和 DAEMON行。
格式如下：SERVER计算机主机名 MAC 端口DAEMON cdslmd cdslmd 文件路径 /bin/cdslmd（注：若没有 license 管理工具，那么该文件可在软件安装目录下/bin 中找到例如：我安装 IC615 的目录为 /eda_tools/cadence/IC615 ，查询计算机信息如图故：SERVER和 DAEMON行应该为 ( 端口可根据需要填写，我这里只是示例 ) ：SERVER localhost.localdomain 000c2988ffc6 28000DAEMON cdslmd /eda_tools/cadence/IC615/bin/cdslmd更改好保存即可5、环境配置：环境的设定应至少有 LM_LICENSE_FILE、path(PATH) 、OA_HOME三个变量LM_LICENSE_FILE: 若有多个 Cadence 公司的软件可只设定一个LM_LICENSE_FILE，前提是该 license 含有这几个软件的功能模块path(PATH): 其值一般含有三个，一为：安装目录 /bin ；二为：安装目录 /tools/bin; 三为：安装目录 /tools/dfII/bin;OA_HOME：若安装了多个 Cadence的软件那就会有多个 oa 库，但是环境里面只认一个库， 所以应该用兼容多个软件的 oa 库，Cadence公司较新的软件在启动时都会读取 oa 库，若读取时出错则会报相关的错误。
其他：若 32bit 和 64bit 的均已破解，在选择启动启动 32/64bit 时可在环境里面 CDS_AUTO_32BIT或者 CDS_AUTO_64BIT在配置 Virtuoso 的环境时建议配置一个 CDSHOME的变量，其值为 Virtuoso 的安装目录因为在工艺库里面的 cds.lib 文件需要该变量，若是在环境里面设定了该变量，在启动 Virtuoso 后可不必自动添加 Virtuoso 自带的基础库附部分环境的配置内容：附 1：.bashre 的配置export CDS_AUTO_32BIT=ALL#export CDS_AUTO_64BIT=ALLexport LM_LICENSE_FILE=27008@192.168.90.33 #####################CADENCE IC615############################### export CDSDIR=/eda_tools/cadence/IC615 export OA_HOME=$CDSDIR/oa_v22.41.004export CDSHOME=$CDSDIRexport CDS_Netlisting_Mode=Analogexport PATH=$ CDSHOME tools/bin:$ CDSHOME /bin:$ CDSHOME/tools/dfII/bin:$PATH#####################CADENCE ASSURA615############################### export ASSURAHOME=/eda_tools/cadence/ASSURA615#export OA_HOME=$MMSIM_ROOT/oa_v22.43.003exportPATH=$ASSURAHOME/tools/bin:$ASSURAHOME/bin:$ASSURAHOME/tools/dfII/bin:$PATH#####################CADENCE IUS09.20################################ export IUSDIR=/eda_tools/cadence/IUS_09.20export PATH=$IUSDIR/bin:$IUSDIR/tools/bin:$IUSDIR/tools/dfII/bin:$PATH #####################CADENCE MMSIM12.10############################### export MMSIM_ROOT=/eda_tools/cadence/MMSIM_12.10#export OA_HOME=$MMSIM_ROOT/oa_v22.43.003exportPATH=$MMSIM_ROOT/bin:$MMSIM_ROOT/tools/bin:$MMSIM_ROOT/tools/dfII/bin:$MMSIM_ROOT/tools/spectre/bin:$PATH#####################CADENCE PVS11.12############################### export PVS_ROOT=/eda_tools/cadence/PVS_11.12 #export OA_HOME=$PVS_ROOT/oa_v22.42.001export PATH=$PVS_ROOT/bin:$PVS_ROOT/tools/bin:$PVS_ROOT/tools/dfII/bin:$PATH##################### CADENCE EDI1012 ###############################export CDSDIR=/eda_tools/cadence/EDI1012export CDS_ROOT=$CDSDIR#export OA_HOME=$CDSDIR/oa_v22.41.011export PATH=$CDSDIR/bin:$CDSDIR/tools /bin:$CDSDIR/tools dfII/bin:$PATH。
7附 2：.cshre 的配置setenv CDS_AUTO_64BIT ALL#setenv CDS_AUTO_32BIT ALsetenv LM_LICENSE_FILE 29000@192.168.90.33##################### CADENCE IC615 ###############################setenv CDSDIR /eda_tools/cadence/IC615setenv CDS_R。
