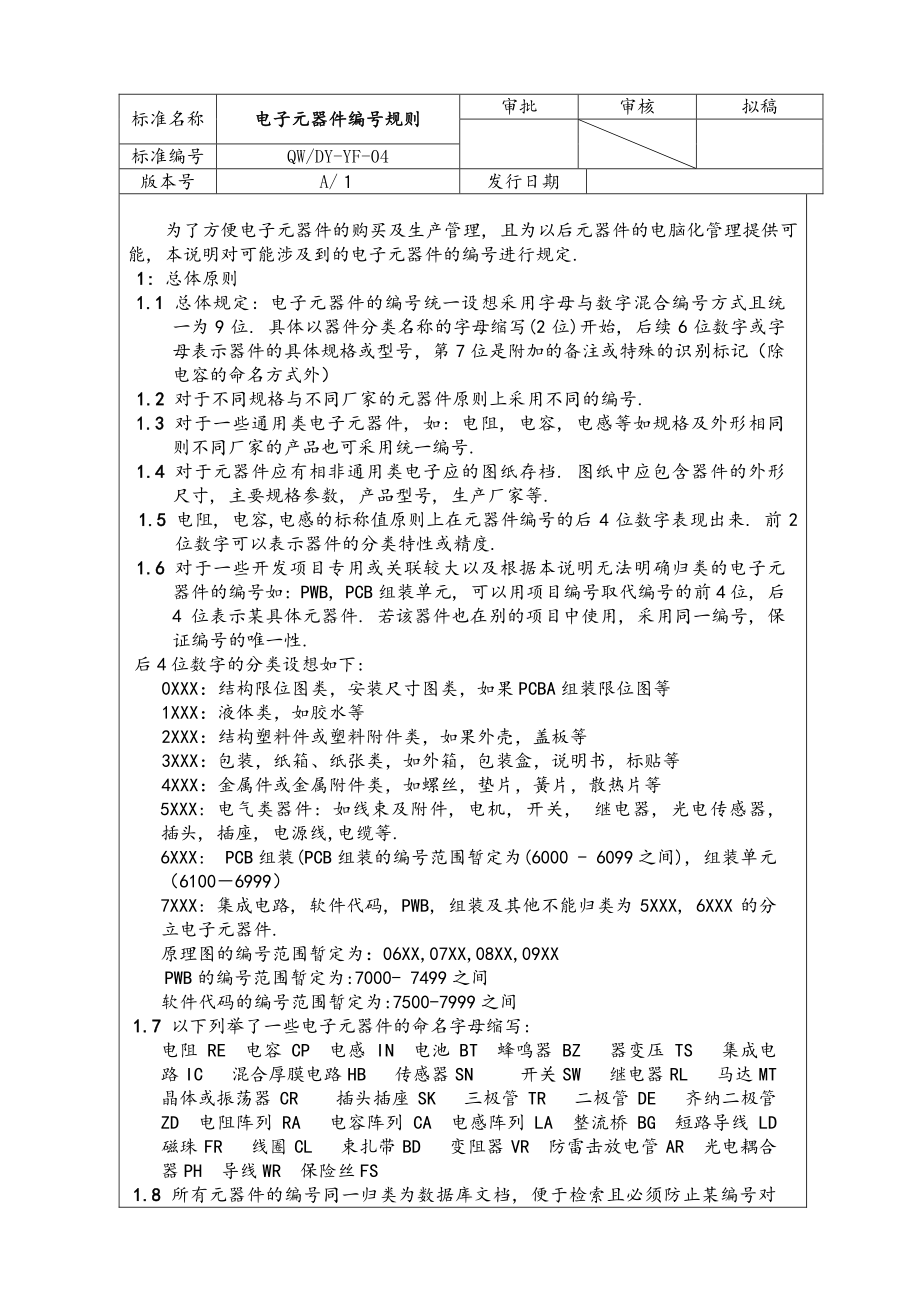

标准名称 电子元器件编号规则电子元器件编号规则 审批 审核 拟稿 标准编号 QW/DY-YF-04 版本号 A/ 发行日期 为了方便电子元器件的购买及生产管理, 且为以后元器件的电脑化管理提供可能, 本说明对可能涉及到的电子元器件的编号进行规定. 1: 1: 总体原则 1.11.1 总体规定: 电子元器件的编号统一设想采用字母与数字混合编号方式且统一为 9 位. 具体以器件分类名称的字母缩写(2 位)开始, 后续 6 位数字或字母表示器件的具体规格或型号，第 7 位是附加的备注或特殊的识别标记（除电容的命名方式外） 1.21.2 对于不同规格与不同厂家的元器件原则上采用不同的编号. 1.31.3 对于一些通用类电子元器件, 如: 电阻, 电容, 电感等如规格及外形相同则不同厂家的产品也可采用统一编号. 1.41.4 对于元器件应有相非通用类电子应的图纸存档. 图纸中应包含器件的外形尺寸, 主要规格参数, 产品型号, 生产厂家等. 1.51.5 电阻, 电容,电感的标称值原则上在元器件编号的后 4 位数字表现出来. 前 2位数字可以表示器件的分类特性或精度. 1.61.6 对于一些开发项目专用或关联较大以及根据本说明无法明确归类的电子元器件的编号如: PWB, PCB 组装单元, 可以用项目编号取代编号的前 4 位, 后4 位表示某具体元器件. 若该器件也在别的项目中使用, 采用同一编号, 保证编号的唯一性. 后 4 位数字的分类设想如下: 0XXX：结构限位图类，安装尺寸图类，如果 PCBA 组装限位图等 1XXX：液体类，如胶水等 2XXX：结构塑料件或塑料附件类，如果外壳，盖板等 3XXX：包装，纸箱、纸张类，如外箱，包装盒，说明书，标贴等 4XXX：金属件或金属附件类，如螺丝，垫片，簧片，散热片等 5XXX: 电气类器件: 如线束及附件, 电机, 开关, 继电器, 光电传感器, 插头, 插座, 电源线,电缆等. 6XXX: PCB 组装(PCB 组装的编号范围暂定为(6000 - 6099 之间), 组装单元（61006999） 7XXX: 集成电路, 软件代码, PWB, 组装及其他不能归类为 5XXX, 6XXX 的分立电子元器件. 原理图的编号范围暂定为：06XX,07XX,08XX,09XX PWB 的编号范围暂定为:7000- 7499 之间 软件代码的编号范围暂定为:7500-7999 之间 1.71.7 以下列举了一些电子元器件的命名字母缩写: 电阻 RE 电容 CP 电感 IN 电池 BT 蜂鸣器 BZ 器变压 TS 集成电路 IC 混合厚膜电路 HB 传感器 SN 开关 SW 继电器 RL 马达 MT 晶体或振荡器 CR 插头插座 SK 三极管 TR 二极管 DE 齐纳二极管ZD 电阻阵列 RA 电容阵列 CA 电感阵列 LA 整流桥 BG 短路导线 LD 磁珠 FR 线圈 CL 束扎带 BD 变阻器 VR 防雷击放电管 AR 光电耦合器 PH 导线 WR 保险丝 FS 1.81.8 所有元器件的编号同一归类为数据库文档, 便于检索且必须防止某编号对 应多个元器件或某元器件被重复编号的现象. 1.91.9 若 反 映 元 器 件 的 元 器 件 的 图 纸 发 生 修 改 则 以 后 缀 来 表 示 以 : A-B-C-D-E-F-G-H-J-K-L-M-N-P-Q-R-T-U-W-X-Y-Z 为顺序. 注: 1.后缀以大写英文字母表示，在后缀中不使用字母: I,O,S,V 防止混淆. 2.若后缀为 Z 仍需要变更图纸，则废止原器件编号，以新的器件编号替代。
1.101.10 本标准中未列明的元器件在以后的修正版中补充反映 1.111.11 在产品正式发行产品构成表之前对于新出现的元器件可以不编号，在正式发行构成表后正式统一编号 2.12.1 电阻: 电阻编号以字母RE开始,后续6位数字表示规格. 其中第1位数字表示电阻器导电材料，其中 0 为片状电阻，以字母表示的为插装电阻 代码 电阻器导电材料 0 厚膜片状电阻 E 陶瓷 H 合成膜 K 玻璃釉膜 J 金属膜 N 无机实芯 S 有机实芯 T 碳膜 X 线绕 Y 氧化膜 Z 金属氧化膜 9 其他 第 2 位数字表示标称功率, 后 4 位数字表示阻值. 对于第 2 位数字分类如下: 0: 3W 1: 2W 3: 1W 4: 1/2W 5: 1/4W 6: 1/8W 7: 1/10W 8: 1/16W 9: 其他 后 4 位对阻值的表示方法如下: 2.1.1 2.1.1 对于精度为 5%的电阻 第 1 位为 0, 其后 2 位表示基数,最后 1 位表示 10的次数.(对于阻值小于 10 欧的电阻, 编号最后 1 位为 9(10-1) 如 电阻: 470K/0.1W/+-5% 0603 封装 编号为: RE070474 电阻: 47 欧/1/4W/+-5% 1206 封装 编号为: RE050470 电阻: 1.2 欧/1/8W/+-5% 0805 封装 编号为: RE060129 电阻: 0 欧/1/8W (规格: 阻值小于 50 毫欧) 0805 封装编号为: RE060000 2.1.22.1.2 对于精度为 1%的电阻前 3 位表示基数, 最后 1 位表示 10 的次数. (对于阻值 10=阻值100 欧的电阻, 编号最后 1 位为 9(10-1), 阻值小于 10 欧的电阻,编号最后 1 位为 8(10-2). 如 电阻: 470K/0.1W/+-1% 0603 封装 编号为: RE074703 电阻: 36.2K/0.1W/+-1% 0603 封装 编号为: RE073622 电阻: 1.2 欧/1/8W/+-1% 0805 封装 编号为: RE061208 电阻: 12 欧/1/4W/+-1% 1206 封装 编号为: RE051209 2.1.3 2.1.3 压敏电阻的命名：压敏电阻以 RE 开头，第一到第六位为电阻压敏型号，第7 位为备注。
2.1.4 2.1.4 热敏电阻的命名：热敏电阻以 RE 开头，第一到第六位为电阻压敏型号，第 7 位为备注 2.22.2 电容: 电容的编号以字母 CP 开始, 后续 7 位数字表示电容的规格. 其中第 1 位表示电容类型. 分类如下: 代码 电容器介电材料 0 贴片陶瓷电容 X7R 1 贴片陶瓷电容 NPO 2 贴片陶瓷电容 Y5V 3 贴片陶瓷电容 C0G A 钽电解 B 聚苯乙烯、聚乙烯、聚四氟乙烯、聚丙烯等非极性有机薄膜 C 高频陶瓷 D 铝电解 E 其他材料电解 G 合金电解 H 纸膜复合 K 玻璃釉 J 金属化纸 L 聚酯(涤纶)、聚碳酸脂、聚酰亚胺等极性有机薄膜 N 铌电解 P 玻璃膜 Q 漆膜 T 低频陶瓷 V 云母纸 Y 云母 Z 纸 上表中以数字命名的为贴片电容，以字母命名的包括贴片电容和插装电容 第 2 位表示耐压值, 分类如下: 代码 耐压值 代码 耐压值 1 6.3V A 400V 2 10V B 500V 3 16V C 630V 4 25V D 1KV 5 35V E 2KV 6 50V F 3KV 7 63V G 250Vac 8 100V H 250Vdc 9 250V 第 3 位表示精度. 分类如下: 代码 精度 代码 精度 Y 0.001pF D 0.5pF X 0.002pF F 1% E 0.005pF G 2% L 0.01pF H 2.5% P 0.02pF J 5% W 0.05pF K 10% B 0.1pF M 20% C 0.25pF N 30% H 100% 0 S 50% -20% R 100% 0 Z 80% -20% T 50% -10% A 不规定 -20% Q 30% -20% 0 无精度表示 第 4 位数字： 对于贴片陶瓷电容，表示封装尺寸. 分类如下: 代码 封装尺寸 1 0402 2 0603(1608) 3 0805(2125) 4 1206(3216) 5 1210(3225) 6 1310(3528) 7 1812(4532) 8 2220 9 2512 对于其余电容，第 4 位数字的作用为：当 567 位数字所表示的电容值相同，并且耐压值和精度值也相同，但是电容的其他特征不同时，用第 4 位编码来区分，编码范围：09A-B-C-D-E-F-G-H-J-K-L-M-N-P-Q-R-T-U-W-X-Y-Z 为顺序。
第 5-7 位数字表示容量(单位 PF),: 其中第 5-6 位表示容量基数, 第 7 位表示 10 的次数， 例如：9 表示 101次方，0 表示 100次方，4 表示 104次方，8 表示 108次方 如: 1.5pF: 第 5-7 位表示为 159 7p: 第 5-7 位表示为 709 10pF: 第 5-7 位表示为: 100 470pF: 第 5-7 位表示为: 471 10nF: 第 5-7 位表示为: 103 0.47uF: 第 5-7 位表示为: 474 3.3uF: 第 5-7 位表示为 335 2200uF: 第 5-7 位表示为 228 对于无法按照上述规则命名的电容：第 1 位数字强制为 9，第 5-7 位数字 表示容量(单位 pF)，如果容量相同则以第 2-4 位数字编码区分，编码范围 为 000999 2.32.3 三极管: 三极管的编号以 TR 开始, 后面跟随 6 位数字表示具体的型号. 其中第 1-2 位数字表示三极管的分类. 分类如下: 00: NPN 双极性硅管(表面贴装) 10: NPN 双极性硅管(插装) 01: NPN 双极性锗管(表面贴装) 11: 双极性锗管(插装) 02: PNP 双极性硅管(表面贴装), 12: PNP 双极性硅管(插装) 03: PNP 双极性锗管 (表面贴装) 13 PNP 双极性锗管(插装) 04: N 沟道场效应管 05: P 沟道场效应管 06: VMOS 场效应管. 07: 其他 第 36 位为三极管型号，第 7 位为备注。
2.42.4 二极管: 二极管的编号以 DE 开始, 后面跟随 6 位数字. 其中第 1-2 位数字表示二极管的分类. 第 3-6 位数字表示具体型号第 1-2 位数字分类如下: 00: 硅管(表面贴装) 10: 硅管(插装) 01: 锗管(表面贴装) 11: 锗管(插装) 02: 肖特基二极管 03: 发光二极管 04: 其他 第 36 位为二极管型号简述，第 7 位为备注 2.52.5 齐纳二极管: 齐纳二极管的编号以字母 ZD 开始, 后面跟随 6 位数字. 其中第1-3位对应具体型号;第4-6位数字表示稳压值. 第4-5位数字表示稳压值基数,第 6 位数字表示 10 的次数. 若稳压值小于 10V,则第 6 位数字固定位 9. 举例: 稳压值 5.1V: 第 4-6 位数字表示为 519 稳压值 12V: 第 4-6 位数字表示为 120 2.62.6 电感: 电感的编号以字母 IN 开始, 后面跟随 6 位数字, 其中第 1 位数字表示分类. 分类如下: 0、1、2: 贴片电感 3、4、5: 插装电感 9: 其他 第 2-3 位数字表示规格：当 46 位数字所表示的电感值相同，但是电感的其他特征不同时，用第 23 位编码来区分，编码范围：0099。
第 4-6 位数字表示电感量单位为 nH，其中第 4-5 位数字表示基数， 第6 位数字表示 10 的次数：例如：9 表示 101次方，0 表示 100次方，4 表示 104次方 如: 1.5nH：第 4-6 位表示为 159 7 nH：第 4-6 位表示为 709 10 nH：第 4-6 位表示为: 100 470 nH：第 4-6 位表示为: 471 0.01mH：第 4-6 位表示为: 103 0.47mH：第 4-6 位表示为: 474 3.3mH：第 4-6 位表示为 335 2200mH：第 4-6 位表示为 22。
