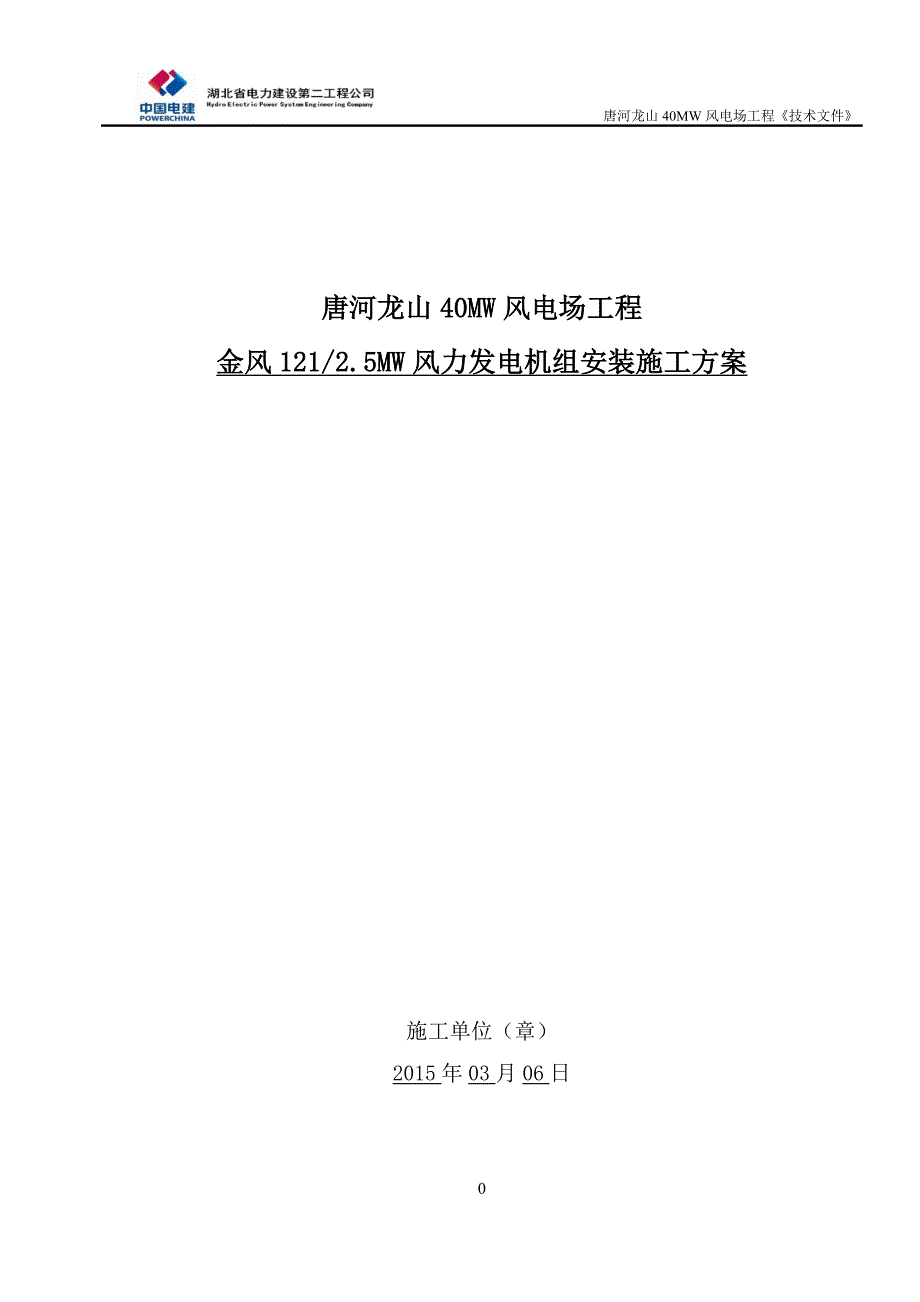

唐河龙山40MW风电场工程《技术文件》唐河龙山40MW风电场工程金风121/2.5MW风力发电机组安装施工方案施工单位（章）2015年03月06日0批 准： 年 月 日审 核： 年 月 日编 写： 年 月 日100目 录1 编制依据 62 工程概述及特点 72.1工程概述 73 风机各部件主要参数 74 吊装前应具备的条件 84.1 风机基础验收 84.2 道路维护 84.3 通讯设备 84.4 道路及平台要求 94.5 吊机转运 94.6 本工程主要吊装机具选用 94.7 主要吊机参数选用 94.8 风机设备装卸 135 安装前的准备工作 136 卸车方案 226.1 塔筒卸车 226.2 发电机卸车 236.3 机舱卸车 236.4 轮毂卸车 246.5 叶片卸车 257风力发电机组吊装程序及方法 277.1 风力发电机组吊装工艺流程 277.2 塔筒吊装 287.3 机舱吊装 367.4 发电机安装 397.5 叶轮吊装 417.6 电气安装 498 施工进度计划 649 质量保证措施 669.1公司质量方针与质量目标 669.2 本工程质量目标 679.3 质量保证的行政管理措施 679.4 质量保证的技术措施 689.5 质量保证的资源配备 689.6 质量控制点 689.7 质量薄弱环节预测及预防措施 7010 安全保证措施 7210.1 安全管理目标及方针 7210.2 确保施工安全的保证措施 7210.3 安全技术措施 7210.4 危险源辨识 7610.5 应急措施 8311 环境保护与文明施工 8511.1 环境保护 8511.2 文明施工 89附件1 风机设备到货及吊装计划表 92附件2 风机设备机位摆放图 931 编制依据:1.1 本工程投标及合同文件；1.2 本工程《施工组织总设计》；1.3 《电业安全工作规程》DL048；1.4 《起重机设计规范》GB3811-2008；1.5 《起重设备安装工程施工及验收规范》GB50278；1.6 《起重机械安全规程》GB6067-；1.7 《工业安装工程质量检验评定统一标准》GB50252；1.8 《钢结构工程质量检验评定标准》GB50221；1.9 《钢结构工程施工验收规范》 GB50205-2001；1.10 《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82；1.11 《风电场工程技术手册》；1.12 《电气装置安装工程电气设备交接试验标准》GB50150-2006；1.13 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；1.14 《电气装置安装工程 接地装置施工及验收规范》GB50169-2006；1.15 《电气装置安装工程 旋转电机施工及验收规范》GB 50170-2006；1.16 《风力发电机组验收规范》GB-T_20319-2006；1.17 《风力发电场项目建设工程验收规程》DL／T5191-2004；1.18 《电气装置安装工程 质量检验及评定规程》DLT 5161-2002；1.19 《风电施工组织设计规范》DL/T 5384-2007；1.20 《风力发电机组 塔架》GB/T19072；1.21 《风力发电机组 齿轮箱》GB/T19073-2008；1.22 《风力发电机组 2通用实验方法》GB-T 19960.2-2005；1.23 国家和行业其它相关规范和标准；1.24 《陆地型金风121/2.5MW风力发电机组2014版安装手册》；1.25 公司《质量、环境与职业健康安全管理体系文件》以及我公司多个风电场工程吊装施工的有关经验资料。
2 工程概述及特点:2.1工程概述:2.1.1拟建风电场区地貌形态由桐柏山系西部余脉的剥蚀低山丘陵及山前冲、洪积倾斜平原组成，东部高、西部低丘陵山区海拔高度417～130m，平原区海拔130～90m，本区属温带过渡型季风气候2.1.2风电场拟定在河南省南阳市唐河县北部地区靠近湖北省枣阳交界处建设，建设规模为40MW,安装16台单机容量2500kW风力发电机组，机型金风121/2.5MW，其中叶轮直径为121m，轮毂中心高度90m风场范围约2190hm2为保证风机安装的安全和质量，特编写该施工方案作为作业指导书2.2工程特点:2.2.1 风电场海拔地势高，起伏大风机位大多在独立山头上，机群分部广，风电场内有农网线路通过，增加吊装机械拆装和行走的难度2.2.2 吊装平台大多是山体降基或临近山体，吊装场地有限，使风机各部件的堆放、地面组装和吊装更加困难2.2.3 风力发电机组组装好后转轮重量为74t，吊装中心高度为90m,吊装过程中对设备和天气的要求较高3 风机各部件主要参数:3.1本工程安装16台陆地型金风2.5MW 直径121m叶轮风力发电机组，风力发电机组主要由底段、中下段、中上段、上段四节塔架以及发电机、机舱、轮毂、叶片、电气九部分组成。
其尺寸重量如下： 风机单机设备主要技术参数见表序 号内 容尺寸重量备 注1底段塔架12.12m63.24t不含螺栓2中下段塔架18.19m63.82t不含螺栓3中上段塔架24.215m63.52t不含螺栓4上段塔架32.995m56.93t不含螺栓5机舱32t不含吊具6发电机57t不含吊具7轮毂29t不含吊具8叶片15t15tX3片9主控柜0.3t1面10变流柜3t1面11水冷柜0.3t1面12散热器0.55t1台4 吊装前应具备的条件:4.1 风机基础验收:4.1.1 风机基础混凝土必须有当地具有相关资质的检测机构出具的试压块强度报告现场须经监理、业主验收签字后转安装工序4.1.2 风机基础回填且优先利用基槽中挖出的优质土或采用级配良好的土壤，不含壤土、树根、有机杂质及其它杂质；含水量应符合压实要求，回填土须分层碾压密实，分层铺填厚度200mm，回填干密度≥1.8t/m3，压实度≥0.95，以上数据应在密实度报告中体现4.1.3 风机基础锚栓环测平采用检验合格的高精度水平仪进行测量，测量时必须有监理人员在场，在监理人员的监督下，要求基础锚栓倾斜度即法兰水平度偏差不得大于2mm。
4.1.4 风机塔筒连接螺栓需有厂家提供的相关检验报告,进入现场的螺栓安装前必须有相应资质单位出具的抽检报告4.2 道路维护：4.2.1 因设备较重，可能对风机道路路面造成损坏；对此应安排专人对风机道路进行巡逻，发现道路路面遭到损坏，影响设备转运及其他作用时，应立即组织人员及自卸汽车、挖掘机、推土机、压路机及相关施工设备对路面进行修整及硬化处理防止因其造成工作人员生命及车辆的行驶的安全，专业人员还必须对道路的转弯半径、道路坡度及道路坚实度有个明确的了解，并及时和专业监理工程师和司机及时沟通，如果不能达到运输要求，应及时通知项目部，安排人员对特殊地段进行修整，确保风机设备运输的安全4.3 通讯设备：4.3.1 运输设备的平板车司机以及现场指挥人员在转运风机设备的过程中必须配备良好的通讯设备，以便在运输过程中与业主、监理、项目部保持良好的通讯联系及数据联系，遇到问题时，可第一时间到达事故现场并解决问题，防止因路面损坏或因其他原因导致设备运输停滞，确保风机设备转运的全过程中做到通讯流畅4.4 道路及平台要求:4.4.1 运输设备道路以及吊装平台地表层必须满足重型车辆施工要求，对于不能满足重型车辆施工的地段要采取措施，安排人员及机械设备对其加以整理，确保路面平整、严实、开阔，以确保机械车辆的施工安全。
为了保证主吊机进行吊装作业时的安全，对主吊机站位点的平台应进行碾压和平整，并达到12t/m2以上的承载力要求，必要时采取铺设钢板或路基箱等辅助措施汽车吊在进行吊装作业时必须在支腿下铺垫路基箱或道木吊装平台按规定得达到60m×60m，但由于本工程局部风机位特殊的地理位置关系，导致吊装平台无法达到60m×60m，对这些特殊的地理位置风机进行吊装，应采取相应的吊装措施，（比如：这些特殊的风机位的风机设备当天吊装，得当天运输，运输一部分设备，并对这一部分设备进行吊装，直到全风机设备吊装完成），作业平台水平平整，以满足吊车的旋转为最佳，场地净空要求无障碍物以免影响机组吊装4.5 吊机转运：4.5.1吊机转运车辆人员必须持证上岗，必须保证3台运输车辆（其中必须有一辆低平板）时刻在现场，性能均在460马力以上，能运输中联QUY500W履带吊所有设备及配件，鉴于中联QUY500W履带吊主机设备的特殊性，以及山路的坡度、转弯处、天气的影响，在转运中联QUY500W主机设备前，特要求大型平板运输车进行模拟运行，以保证设备完好运输至吊装现场，吊机设备完好率100%，在吊机设备运输进场前，安排专门人员协同驾驶员对即将运输的道路转弯处、坡度、风机吊装平台进行熟悉。
4.5.2 吊机设备转运期间，所有司机以及指挥人员、观察人员必须配备良好的无线通话设备，安排一轻型车辆作为指引，通过无线通话设备与后方运输司机将前方道路（尤其是高边坡以及转弯处）情况及时汇报，并要求一辆装载机随时待命，以防紧急情况时，及时牵引4.6 本工程主要吊装机具选用：4.6.1 根据金风121/2.5MW风机机组参数的要求，本项目拟采用中联QUY500W风电专用履带吊、徐工QAY300汽车吊全地面起重机、徐工QUY70履带吊、中联重科JQZ70V汽车吊为主要吊装设备另外就地联系一台25t汽车吊临时租用） 本工程风机安装配置主要吊装机具序号设备名称型 号单位数量原产国1履带吊中联QUY500t风电专用台1中国2汽车吊徐工QAY300t辆1中国3汽车吊、履带吊大于等于70t辆各1辆中国4.7 主要吊机参数选用：4.7.1 根据金风121/2.5MW机组参数的要求，中联QUY500W履带吊采用风电臂工况（84m主臂+18m副臂夹角15°），徐工QAY300全地面起重机采用风机吊工况（42m主臂）,徐工70t汽车吊。
4.7.1.1 中联QUY500W风电臂(FJ,15°)履带式起重机固定臂长度84m副臂长度18m移动配重160t；主吊车辆性能。
