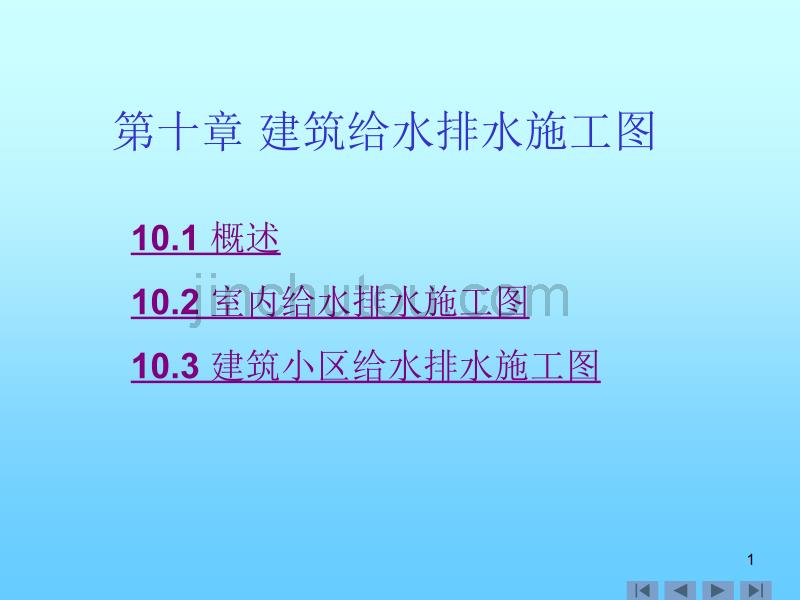

1第十章 建筑给水排水施工图10.1 概述10.2 室内给水排水施工图10.3 建筑小区给水排水施工图210.1 概述§ 一、 给水排水工程简介§ 给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面§ 1、给水排水工程包括给水工程和排水工程§ 1）给水工程包括水源取水、水质净化、净水输送、配水使用等§ 2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去3§ 2、给水排水工程图按内容大致分为：§ 1）室内给水排水施工图 § 2）室外给水排水施工图§ 3）水处理设备构筑物工艺图§ 室内给水排水施工图 § 室内给水系统： 自室外给水管引入至室内各配水点的管道及其附件 § 进户管→水表→干管→支管→用水设备 § 室内给水排水系统§ 排水设备→支管→干管→户外排出管 § 室内排水系统： 自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
§ 4§1、一般规定§绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准三、给水排水施工图的一般规定及图示特点二、 给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求51）图线62）比例7四、给水排水施工图中的常用图例（表11－3）五、给水排水管线的表示方法§ 1、管道图示§ 管线即指管道，是指液体或气体沿管子流动的通道管道一般由管子、管件及其附属设备组成§ （1）单线管道图§ 在同一张图上的给水、排水管道，习惯上用粗实线表示给水管道，粗虚线表示排水管道8给水排水管线的表示方法9§ （2）双线管道图双线管道图就是用两条粗实线表示管道，不画管道中心轴线，一般用于重力管道纵断面图，如室外排水管道纵断面图§ （3）三线管道图三线管道图就是用两条粗实线画出管道轮廓线，用一条点划线画出管道中心轴线，同一张图纸中不同类别管道常用文字注明。
此种管道图广泛地用于给水排水施工图中的各种详图，如室内卫生设备安装详图等10§ 2、管道的标注§ （1）管径标注管道尺寸应以毫米为单位，对不同的管道进行标注，其中最常用的是用管道公称直径DN来表示依据管材不同，外径D×壁厚、内径d等§ （2）标高标注根据《给水排水制图标准》规定，应标注管道的起讫点、转角点、连接点、变坡点、交叉点的标高对于压力管道宜标注管中心标高；对于室内外重力管道宜标注管内底标高若在室内有多种管道架空敷设且共同支架时，为了方便标高的标注，对于重力管道也可标注管中心标高，但图中应加以说明室内管道应标注相对标高，室外管道宜标注绝对标高，必要时也可标注相对标高标高单位为m11§ 3、单线管道的画法§ 在给水排水施工图中，常采用正投影和轴测投影两种作图方法来绘制单线管道图§ （1）正投影作图方法如前所述，若是一条直管道，就画成一条粗实线；若为90°弯管，则画成相互垂直、交接方整的两条直线为了在平面图上表示管道的空间情况，一般将垂直于投影面的管道用直径2～3 mm的细线圆圈表示§ （2）轴测投影作图方法管道系统图是按正面斜等轴测投影法绘制的，即轴向简化伸缩系数均为11210.2 室内给水排水施工图一、室内给水排水平面图1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。
132、室内给水排水平面图的表示方法§ （1）布图方向与比例1：100或1：50§ （2）建筑平面图在抄绘建筑平面图时，其不同之处在于：§ 1）不必画建筑细部，也不必标注门窗代号、编号；§ 2）原粗实线所画的墙身、柱等，此时只用0.25b细实线画出§ 3）卫生器具平面图卫生器具均用中实线0.5b绘制，且只需绘制其主要轮廓§ 4）给水排水管道平面图平面图中的管道用单粗线绘制14§ 建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号§ 建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号§ 当给水管与排水管交叉时，应该连续画出给水管，断开排水管§ （5）标注给水排水平面图中需标注尺寸和标高15§ 3、室内给水排水平面图的画图步骤§ 绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。
画图步骤如下：§ （1）画建筑平面图抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件§ （2）画卫生器具平面图§ （3）画给水排水管道平面图一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件§ （4）画必要的图例§ （5）布置应标注的尺寸、标高、编号和必要的文字16二、室内给水系统图与排水系统图§ 1、给水排水系统图的表达方法§ （1）布图方向与比例给水排水系统图的布图方向与相应的给水排水平面图一致，其比例也相同，当局部管道按此比例不易表示清楚时，为表达清楚，此处局部管道可不按比例绘制§ （2）给水排水管道给水管道系统图与排水管道系统图一般按每根给水引人管或排水排出管分组绘制引人管和排出管以及立管的编号均应与其对应平面图中的引人管、排出管及立管一致，编号表示法仍同平面图17§ 给水排水管道在平面图上沿Xl和Y1方向的长度直接从平面图上量取，管道的高度一般根据建筑物的层高、门窗高度、梁的位置以及卫生器具、配水龙头、阀门的安装高度来决定§ 当空间交叉的管道在图中相交时，应判别其可见性，在交叉处可见管道应连续画出，而把不可见管道断开。
§ （3）标注§ 1）管径标注可将管径直接注写在相应的管道旁边如 “DN50”§ 2）标高标注§ 绘制给水管道时，应以管道中心为准，通常要标注横管、阀门和放水龙头等部位的标高18§ 绘制排水管道时一般要标注立管或通气管的管顶、排出管的起点及检查口等的标高必要时应标注横管的起点标高，横管的标高以管内底为准§ 3）管道坡度标高系统图中凡具有管道坡度的横管均应标注其坡度，把坡度注在相应管道旁边，必要时也可注在引出线上，坡度符号则用单边箭头指向下坡方向§ 4）简化画法当各楼层管道布置规格等完全相同时，给水或排水系统图上的中间楼层的管道可以省略，仅在折断的支管上注写同某层即可§ 5）图例19§ 2、给水排水系统图的作图步骤§ （1）首先画出轴测轴；§ （2）画立管或者引人管、排出管；§ （3）画立管上的各地面、楼面；§ （4）画各层平面上的横管；§ （5）画管道系统图上相应附件、器具等图例；§ （6）画各管道所穿墙、梁断面的图例；§ （7）最后在适宜的位置布置应标注的管径、坡度标高、编号以及必要的文字说明等20三、室内给水排水平面图和系统图的识读 § 1、读图顺序§ （1）浏览平面图：先看底层平面图，再看楼层平面图；先看给水引人管、排水排出管，再顾及其它。
§ （2）对照平面图，阅读系统图：先找平面图、系统图对应编号，然后再读图；顺水流方向、按系统分组，交叉反复阅读平面图和系统图§ 阅读给水系统图时，通常从引人管开始，依次按引人管一水平干管一立管一支管一配水器具的顺序进行阅读§ 阅读排水系统图时，则依次按卫生器具、地漏及其它污水曰一连接管一水平支管一立管一排水管一检查井的顺序进行阅读21§ 2、读图要点§ （1）对平面图：明确给水引人管和排水排出管的数量、位置，明确用水和排水的房间的名称、位置、数量、地（楼）面标高等情况§ （2）对系统图：明确各条给水引入管和排水排出管的位置、规格、标高，明确给水系统和排水系统的各组给水排水工程的空间位置及其走向，从而想像出建筑物整个给水排水工程的空间状况22给水管道轴测图23室内排水管道轴测图24§ 详图的特点是图形表达明确、尺寸标注齐全、文字说明详尽安装详图一般均有标准图可供选用，不需再绘制只需在施工说明中写明所采用的图号或用详图索引符号标注§ 在识读详图时，应结合给水排水平面图、给水轴测图、排水轴测图对照进行三、卫生设备安装详图25卫生设备安装详图2610.3 建筑小区给水排水施工图一、图纸组成建筑小区给水排水工程是城市市政建设的重要组成部分，它主要反映了一个小区的给水工程设备、排水工程设施及管网布置系统等。
建筑小区给水排水施工图主要有给水排水平面图、给水排水管道断面图及其详图（节点图、大样图等）组成 27二、平面图§ 1、图纸识读§ 建筑小区给水排水平面图表示建筑小区内给水排水管道的平面布置情况§ （1）给水管道通常先读干管然后读给水支管§ （2）排水管道识读排水管道时先干管、后支管，按排水检查井的编号顺序依次进行§ （3）雨水管道§ 先干管后支管，按雨水检查井编号进行28§ 2、绘制方法§ 1）抄绘建筑总平面图§ 2）管道总平面图§ 3）坐标标注§ 4）尺寸标注§ 5）其他：管道用粗实线，新建建筑物用中实线，其余用细实线§ 3、绘图步骤1）抄绘建筑小区的建筑平面图2）绘出小区的各建筑物、构筑物的给水引入管和排水排出管3）绘出小区的给水排水管线29§ 4）绘给水排水管线上的附属构筑物、消防设备等§ 5）绘连接管和相应支管§ 6）标注各种数据，如坐标、控制尺寸、编写说明等§ 4、给水排水管道节点图§ 1） 布图方向和比例§ 2） 图线§ 3） 标注§ 4）其他3031三、建筑小区给水排水纵断面图§ 1、管道纵断面图的识读 § 2、表示方法 § （1）表示方式 § （2）比例 § （3）图线 § 3、绘图步骤 § （1）选择合适的纵横比例 § （2）根据各管径水平距离绘垂直分割线，根据各管段标高、地面标高绘标高塔尺。
§ （3）绘制管道的纵断面图，地面线和检查井、消火栓井的剖面图 § （4）绘制交叉管线的横断面等 § （5）绘制表格标注数据，完成全图。
