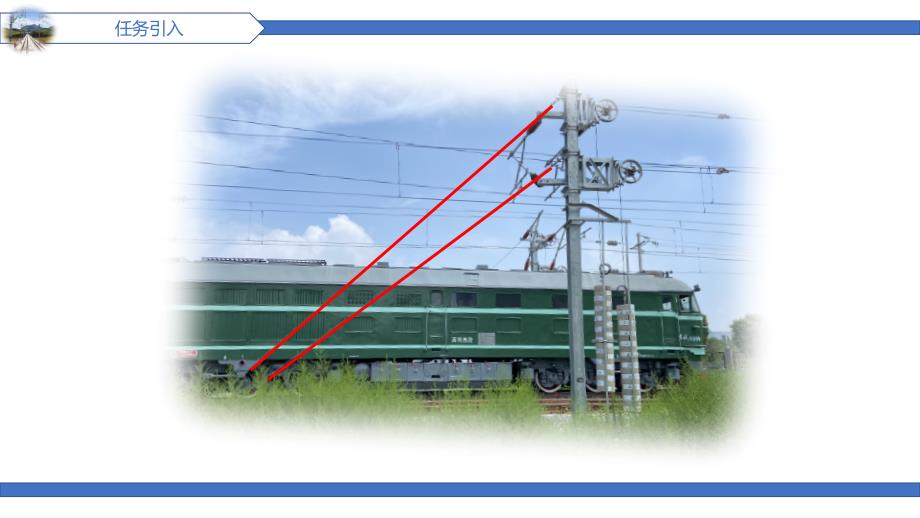

任务引入 小 结城城轨交通接触网交通接触网-拉拉线的制作与安装的制作与安装接触网拉线制作与安装 接触网拉线制作与安装目录1 拉线的技术标准2 拉线制作拉线安装 接触网拉线制作与安装1 拉线技术标准图1 拉线拉线技术标准示意图 接触网拉线制作与安装2 拉线预制1.圈尺测量法2.激光测距法测测量量拉拉线线长长度度图1 拉线长度测量示意图 接触网拉线制作与安装2 拉线预制计计算算钢钢绞绞线线下下料料长长度度1.金具有效长度2.回头长度图3 拉线下料长度计算示意图 接触网拉线制作与安装2 拉线预制下下料料测量绑扎3圈标记断线 接触网拉线制作与安装2 拉线预制制制作作上上端端回回头头操作要点：一脚踩主线，一手控制钢绞线弯曲点，另一手拉住钢绞线端头，用力一次将其拉成楔 子大小，并将其调整成楔子样可用拉线回头煨弯器进行弯制注意事项：对面不能有人主线尾线标记处 接触网拉线制作与安装2 拉线预制制制作作上上端端回回头头操作要点：1）将钢绞线尾线从线夹凸肚侧穿出；2）装入楔子拉紧；3）蹲马步，一手同时抓紧钢绞主线和回头，另一手拿牢手锤，敲紧线夹，使楔子、线 和线夹密贴；4）用1.6-2.0mm镀锌铁线或1.6-2.0mm软态不锈钢丝从距尾线端头150mm处开始，向尾线侧紧密绑扎100mm。
注意事项：拿手锤的手应脱掉手套；敲击时应稳、准、猛；尽量不要损伤金具、线材表面镀锌层接触网拉线制作与安装3 拉线安装图4 拉线上端安装示意图注意：楔形耐张线夹凸肚 朝向田野侧，销钉 由上向下穿入拉拉线线上上端端安安装装 接触网拉线制作与安装图5 下锚拉线下端回弯位置核对注意：1.校对下端回头回弯位置；2.制作拉线下端，方法同上3 拉线安装拉拉线线下下端端制制作作 接触网拉线制作与安装图6 拉线下端安装示意图注意：1.UT型耐张线夹凸肚朝向田野侧；2.线夹受力后，螺栓螺纹外露长度不应小于20mm，不得大于螺纹总长度的1/2”3 拉线安装拉拉线线下下端端安安装装 小 结 课后任务必做任务：拓展训练：小 结谢 谢！城城轨交通接触网交通接触网-拉拉线线的制作与安装的制作与安装。
