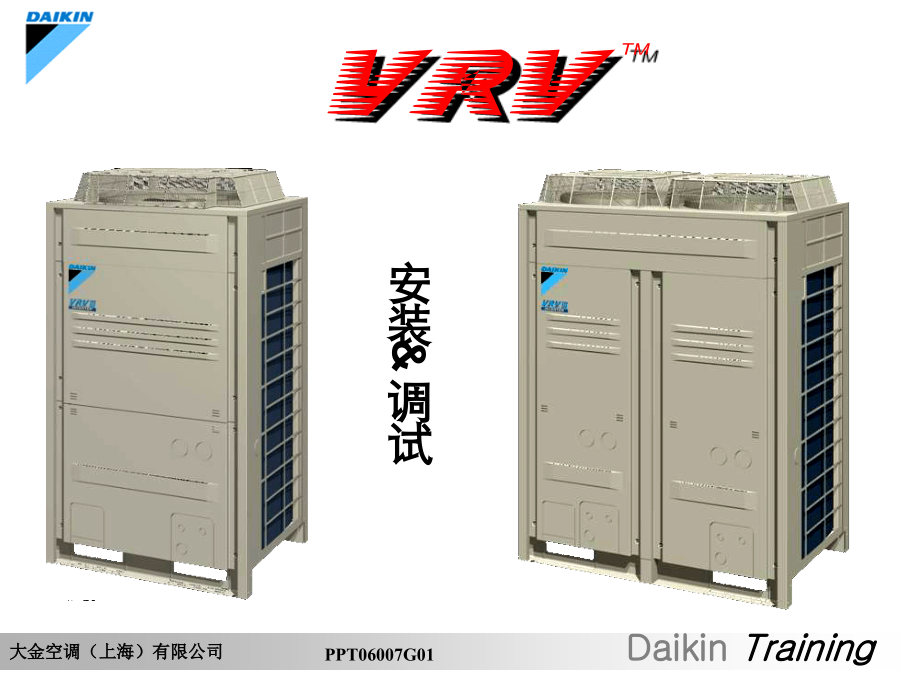

Daikin Training 大金空调（上海）有限公司 PPT06007G01 安装&调试 Daikin Training 大金空调（上海）有限公司 PPT06007G01 什么是VRV系统 VariableRefrigerantVolume VRV 可变冷媒容量 Daikin Training 大金空调（上海）有限公司 PPT06007G01 室内机命名法 电源形式: V → 1Φ,220V/50Hz 产品系列代号 冷媒种类 P → R410A(上海大金) Q → R410A(进口品) 名义能力 W/100:上海大金 (kcal/h)/100:进口品 FXC25MVCP 内机形式 C:双向气流嵌入式 F:多向气流嵌入式 Z:多向气流嵌入式(600600) K:角落嵌入式 S:内藏风管连接式 D:薄型风管式 B:内藏风管连接式(后吸风) M:风管连接式 L:落地式 N:落地内藏式 H:悬吊式 A:壁挂式 Daikin Training 大金空调（上海）有限公司 PPT06007G01 大容量新风机命名法 电源形式: Y → 3Φ,380V/50Hz 产品系列代号 冷媒种类 Q → R410A 标准风量:(m3/hr)/100 25: 2500m3/hr 30: 3000m3/hr 40: 4000m3/hr 50: 5000m3/hr 60: 6000m3/hr FM25PFY1LQ 大容量新风内机 15 机外静压:(Pa/10) 15: 150 Pa 20: 200 Pa 30: 300 Pa Daikin Training 大金空调（上海）有限公司 PPT06007G01 产品知识 -室内机组 容量 (HP) 0.811.251.622.53.245810 容量 指数1 2025 32 (31.25) 4050 63 (62.5) 80100125200250 容量 指数2 22283645567190112140224280 进口上海大金 单冷/热泵 FX-QFX-P 冷媒标志:R410A 容量指数1:进口机用(制冷量按kcal/h表示) 容量指数2:上海大金产品(制冷量按w表示) Daikin Training 大金空调（上海）有限公司 PPT06007G01 室外机命名法 电源形式: Y1 → 3Φ,380V/50Hz 产品系列代号 冷媒种类 Q → R410A 名义能力(HP) RHXY48PY1Q RHXY:热泵机组 RXY:热泵机组(进口) Daikin Training 大金空调（上海）有限公司 PPT06007G01 产品知识 -室外机组 容量 范围 8HP10HP12HP14HP16HP18HP20HP22HP24HP26HP 可连 接的 室内 机的 台数 13161923262933363943 连接 的室 内机 的总 容量 指数 112 ~ 291 140 ~ 364 168 ~ 436 200 ~ 520 225 ~ 585 252 ~ 655 280 ~ 727 312 ~ 811 337 ~ 876 365 ~ 949 内外机配置率：50~130% 容量指数：上海大金的VRVⅢ采用(w/100)计算 Daikin Training 大金空调（上海）有限公司 PPT06007G01 产品知识 -室外机组 容量 范围 28HP30HP32HP34HP36HP38HP40HP42HP44HP46HP48HP 可连 接的 室内 机的 台数 4650535659636464646464 连接 的室 内机 的总 容量 指数 393 ~ 1021 425 ~ 1105 450 ~ 1170 477 ~ 1240 505 ~ 1312 537 ~ 1396 562 ~ 1461 590 ~ 1534 618 ~ 1606 650 ~ 1690 675 ~ 1755 内外机配置率：50~130% 容量指数：上海大金的VRVⅢ采用(w/100)计算 Daikin Training 大金空调（上海）有限公司 PPT06007G01 安装&调试 确 定 室 内 机 安 装 位 置 检 查 并 安 装 机 组 配 管 安 装 电 气 施 工 冷 凝 水 管 施 工 气 密 试 验 真 空 干 燥 保 温 施 工 检 查 设 备 和 安 装 情 况 冷 媒 追 加 试 运 转 必要时, 接通电 源 安 装 准 备 Daikin Training 大金空调（上海）有限公司 PPT06007G01 确认施工图 • 施工图反映了空调安装工程的整体情况,是工程施工,工料 投入,竣工验收和交付使用的重要依据 • VRV系统施工之前,应熟悉空调工程施工图样(主要是平 面布置图,空调系统图和控制系统图) 确认内容 •室内外机组的型号,安装位置和组合方式 •各种管道线路的走向和规格 •主要控制选配件的型号和布置 Daikin Training 大金空调（上海）有限公司 PPT06007G01 施工现场准备 • 各种设备,部材进场时间和堆放场所 • 现场临时用电事宜 • 与其他施工的衔接 Daikin Training 大金空调（上海）有限公司 PPT06007G01 •必须按箭头方向正向堆放,否则会 引起排水泵的卡位而导致排水不良 。
•注意堆放的层数不要超过规定， 以免压坏机器 机组现场堆放 Daikin Training 大金空调（上海）有限公司 PPT06007G01 配管的保管 各断面口必须进行封闭: 短期不操作,采用胶布缠绕 长期不操作(1个月以上)应采用夹扁焊接封口 临时放置时,铜管必须放置在搁架上(离地300mm以上) Daikin Training 大金空调（上海）有限公司 PPT06007G01 室内机组的安装 • 确保理想的气流分布 – 气流通道无障碍 – 气流分布均匀 • 安装固定处强度足以承受室内机组的重量 • 确保必要的维修保养空间 • 室内,室外机组之间管道长度在允许范围内 • 确认各个安装位置的设备型号 Daikin Training 大金空调（上海）有限公司 PPT06007G01 FXDP的安装空间 300以上 维修空间 Daikin Training 大金空调（上海）有限公司 PPT06007G01 FXSP的安装空间 300以上 维修空间 Daikin Training 大金空调（上海）有限公司 PPT06007G01 FXAP的安装空间 ≥50≥50 ≥90 ≥30 ≤120 Daikin Training 大金空调（上海）有限公司 PPT06007G01 FXFP的安装空间 １５００以上 １５００以上 1500以上 Daikin Training 大金空调（上海）有限公司 PPT06007G01 FXC(Q)的安装空间 ≥１０００ ≥１００ ≥１００ ≥250０ ≥１5００ ≥１5００ 160160 100 Daikin Training 大金空调（上海）有限公司 PPT06007G01 室外机的安装 • 机组可安装在一个可承受机组重量和震动的平台上 • 检查机座的强度和水平度，以使空调机工作时无震动和噪音 • 用地脚螺栓把机组牢考固定在机座上,地脚螺栓的凸出部分应为 20mm • 应特别注意室外机周围的排水，在基础的周围配置排水沟 • 如果室外机安装在房顶上，必须特别注意防水施工，以保证房 顶的强度 • 室外机通风条件良好 • 有足够的空间以便实施维修保养 • 无可燃气体泻漏的危险 • 运转噪声和热风不打扰邻居 • 室内,室外机组之间的管道和电线在允许的长度之内 Daikin Training 大金空调（上海）有限公司 PPT06007G01 •室外机要摆放在空旷的场地，每 台机组都要留出足够的备用空间。
（具体尺寸见技术资料） •各类电线均通过线管及线槽进行 敷设 •冷媒配管均要求保温严实，放置 在离地支架上，敷设注意横平竖直 室外机安装空间 Daikin Training 大金空调（上海）有限公司 PPT06007G01 室外机安装空间 (单机安装) ≥300 ≥500 ≥10 ≥10 ≥100 ≥500 ≥50 ≥50 ≥300 ≥200 Daikin Training 大金空调（上海）有限公司 PPT06007G01 室外机安装空间 (多台外机) ≥300 ≥500 ≥10 ≥10 ≥300 ≥200 ≥100≥100 ≥100 ≥500 ≥50 ≥100≥100 ≥50 ≥400≥400 Daikin Training 大金空调（上海）有限公司 PPT06007G01 •室外机背面太靠近墙壁，从而影 响其散热 •室外机安装在阳台上，没有留出 足够的维修空间 室外机安装空间 Daikin Training 大金空调（上海）有限公司 PPT06007G01 室外机基础台 Daikin Training 大金空调（上海）有限公司 PPT06007G01 •槽钢方向应该沿着室外机座横梁 ，而不是图中方向。
•槽钢与室外机接触的地方没有设 置橡胶减震垫 •室外机不应直接放在地面上 •在四个地脚处要用螺栓将机组与 基础固定住 室外机基础台 Daikin Training 大金空调（上海）有限公司 PPT06007G01 分层安装室外机组 转向风帽 高静压设定 排水处理 通风量保证 防音处置 Daikin Training 大金空调（上海）有限公司 PPT06007G01 屋顶的防水处理 屋顶上方 防水层 防水层的贯通 冷媒配管冷媒配管 漏水 Daikin Training 大金空调（上海）有限公司 PPT06007G01 冷媒配管基本要求 冷媒配管施工三原则:清洁,干燥,气密 问题 点产生原因对策 干燥•冰堵 •电气绝缘 老化 •外部水分(雨水,施工现场 的水) •管内的潮气 •管道封口 •氮气吹洗 •真空干燥 清洁•脏堵•焊接时所产生的氧化物 •管道加工时产 生的铜屑 •现场 的灰尘或脏物 •氮气置换 •管道封口 •氮气吹洗 气密性•冷媒泄漏•各个现场连 接点 •管材本身的缺陷 •选则 恰当的材料和工具 •严格按照作业规 范 •气密性检测 Daikin Training 大金空调（上海）有限公司 PPT06007G01 冷媒配管工程 • 冷媒配管施工三原则 –清洁,干燥,气密 • 施工流程 安装机组按施工图配管氮气置换&钎焊 管道吹洗气密试验真空干燥 请确认安装机型所使用的冷媒 Daikin Training 大金空调（上海）有限公司 PPT06007G01 5m 50m* 15m 40m 等效长度等效长度 1 190m90m 总配管长度总配管长度 1000m1000m 实际实际 配管长度配管长度 1 165m65m 10m 冷媒配管概要 (*) 当室外机比室内机低时为90m(需要现场设定) Daikin Training 大金空调（上海）有限公司 PPT06007G01 REFNET分支 室内机室内机 钎焊 扩口连接 法兰连接 配管的安装 Daikin Training 大金空调（上海）有限公司 PPT06007G01 R410A冷媒配管要求 直径 (mm) 壁厚 (mm 硬度 等级 直径 (mm) 壁厚 (mm) 硬度 等级 6.350.80O型( 盘管) 25.41.201/2H( 半硬 管或 硬管) 9.520.8028.61.20 12.70.8031.81.30 15.881.0034.91.30 19.051.001/2H( 半硬 管或 硬管) 38.11.40 22.21.2041.31.70 1. 材料:磷酸脱氧无缝铜管 2.设计压力:4.0Mpa以上 3. (运行压力比R22高约1.6 倍) * Φ19.05mm的铜管如采用盘管。
