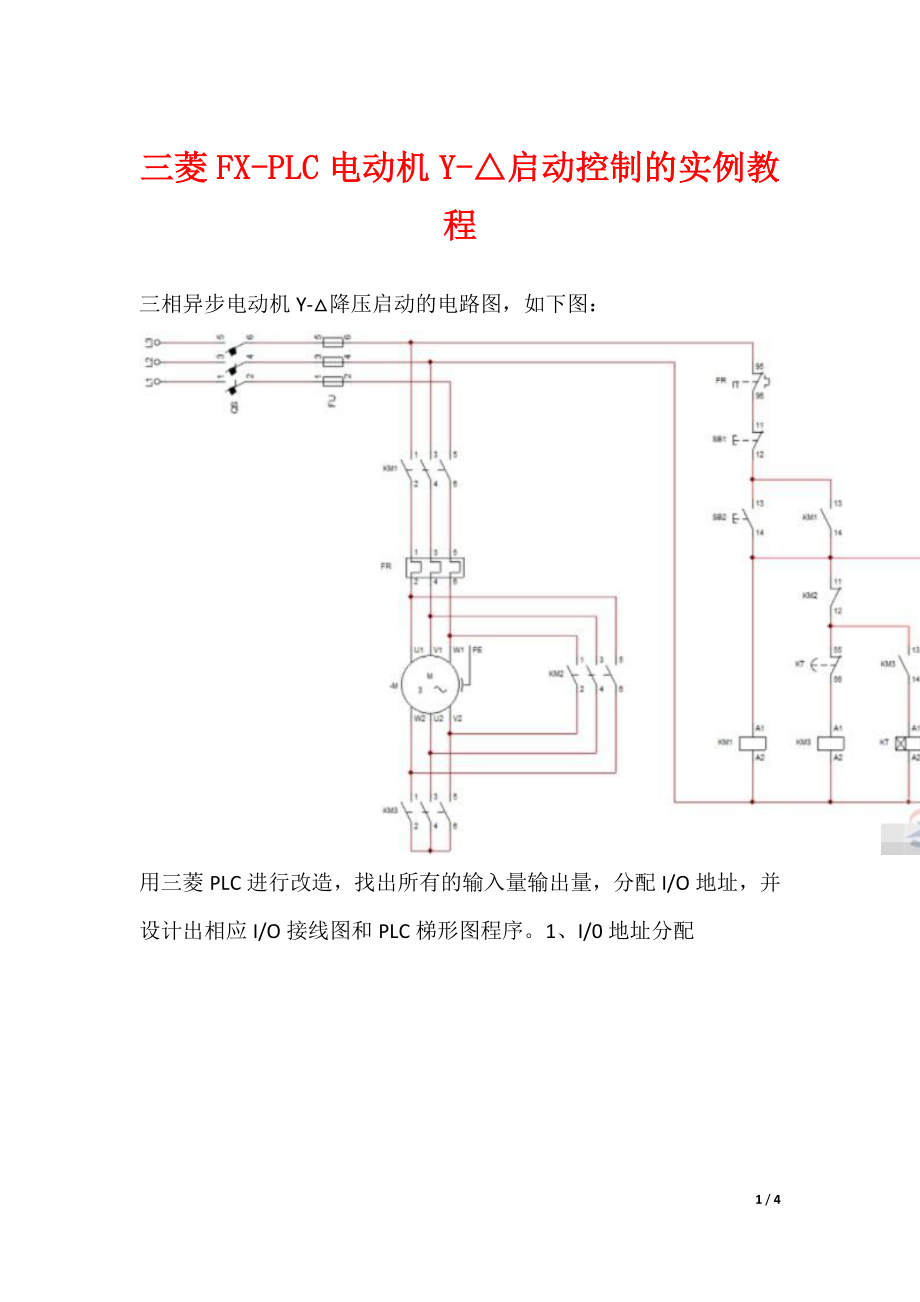

三菱FX-PLC电动机Y-△启动控制的实例教程三相异步电动机Y-△降压启动的电路图，如下图：用三菱PLC进行改造，找出所有的输入量输出量，分配I/O地址，并设计出相应I/O接线图和PLC梯形图程序1、I/0地址分配2、I/O接线图3、程序4、解析按下启动按钮X001，Y000接通为三相异步电动机提供电源，Y000接通之后，Y001得电，三相电动机星形运行，同时PLC软元件定时器开始计时5S钟后，时间计时达到，Y001断开电机星形运行停止，同时Y002得电，电动机三角形运行当按下停止按钮Y000、Y001、Y002都失电断开，电动机停止运行当电动机过载时，X002接通，Y000、Y001、Y002都断开，电动机停止运行 4 / 4。
