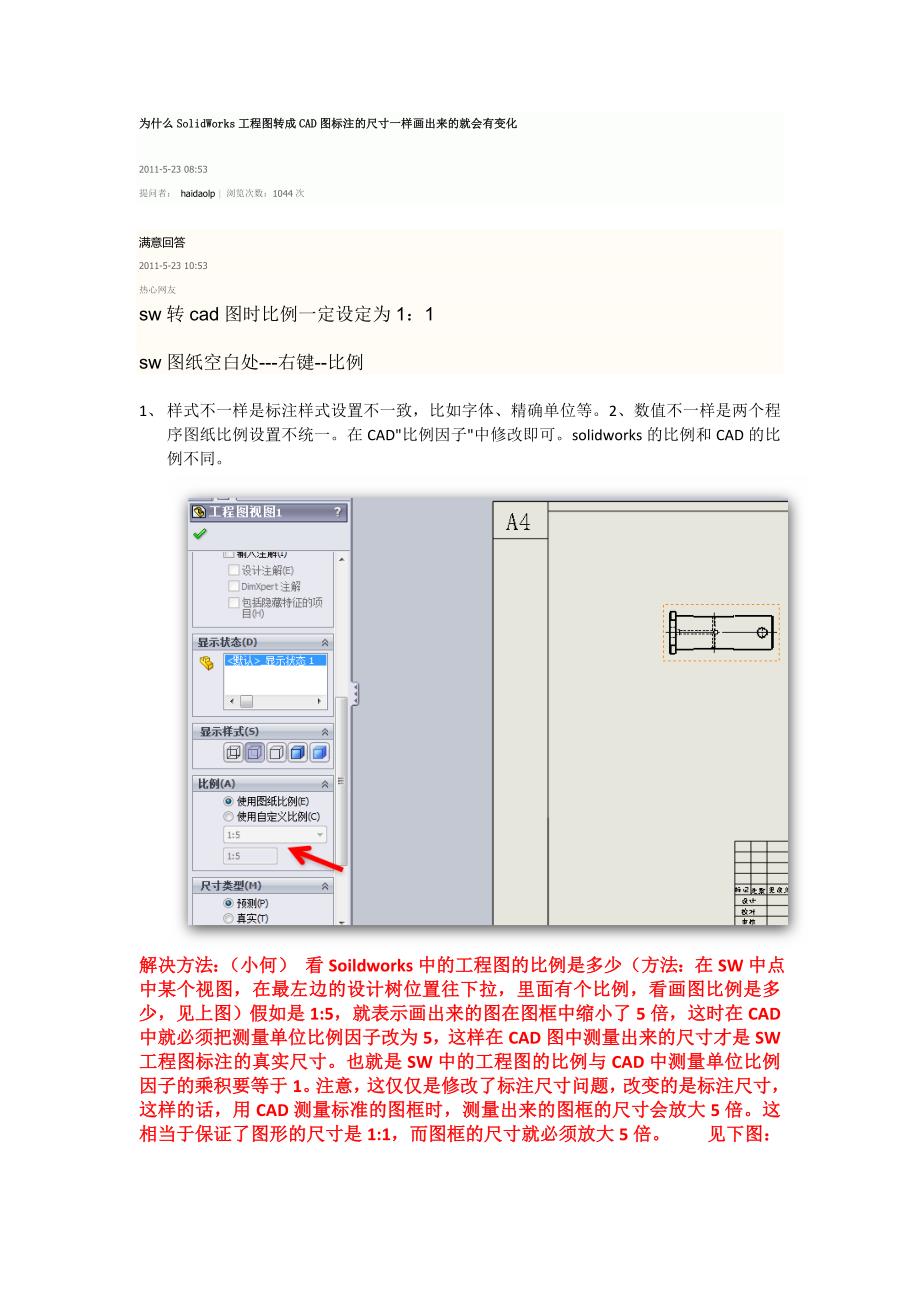

为什么SolidWorks工程图转成CAD图标注的尺寸一样画出来的就会有变化 2011-5-23 08:53 提问者： haidaolp | 浏览次数：1044次满意回答 2011-5-23 10:53 热心网友 sw转cad图时比例一定设定为1：1sw图纸空白处---右键--比例1、 样式不一样是标注样式设置不一致，比如字体、精确单位等2、数值不一样是两个程序图纸比例设置不统一在CAD"比例因子"中修改即可solidworks的比例和CAD的比例不同解决方法：（小何） 看Soildworks中的工程图的比例是多少（方法：在SW中点中某个视图，在最左边的设计树位置往下拉，里面有个比例，看画图比例是多少，见上图）假如是1:5，就表示画出来的图在图框中缩小了5倍，这时在CAD中就必须把测量单位比例因子改为5，这样在CAD图中测量出来的尺寸才是SW工程图标注的真实尺寸也就是SW中的工程图的比例与CAD中测量单位比例因子的乘积要等于1注意，这仅仅是修改了标注尺寸问题，改变的是标注尺寸，这样的话，用CAD测量标准的图框时，测量出来的图框的尺寸会放大5倍这相当于保证了图形的尺寸是1:1，而图框的尺寸就必须放大5倍。
见下图：如何让SolidWorks文件转换成CAD图时尺寸不变？ 2010-7-26 22:44 提问者： 118024528 | 浏览次数：2297次如题2010-7-26 23:55 满意回答 绘图尺寸设为毫米（工具--选项--文档属性--单位），sw的工程图比例设置为1：1，可以右键图纸属性那里设置图纸比例，如果图纸不够大，那就选择更大一级的幅面（比如A3不行就选A2），然后另存为DWG格式的话，cad里面也是1：1。
