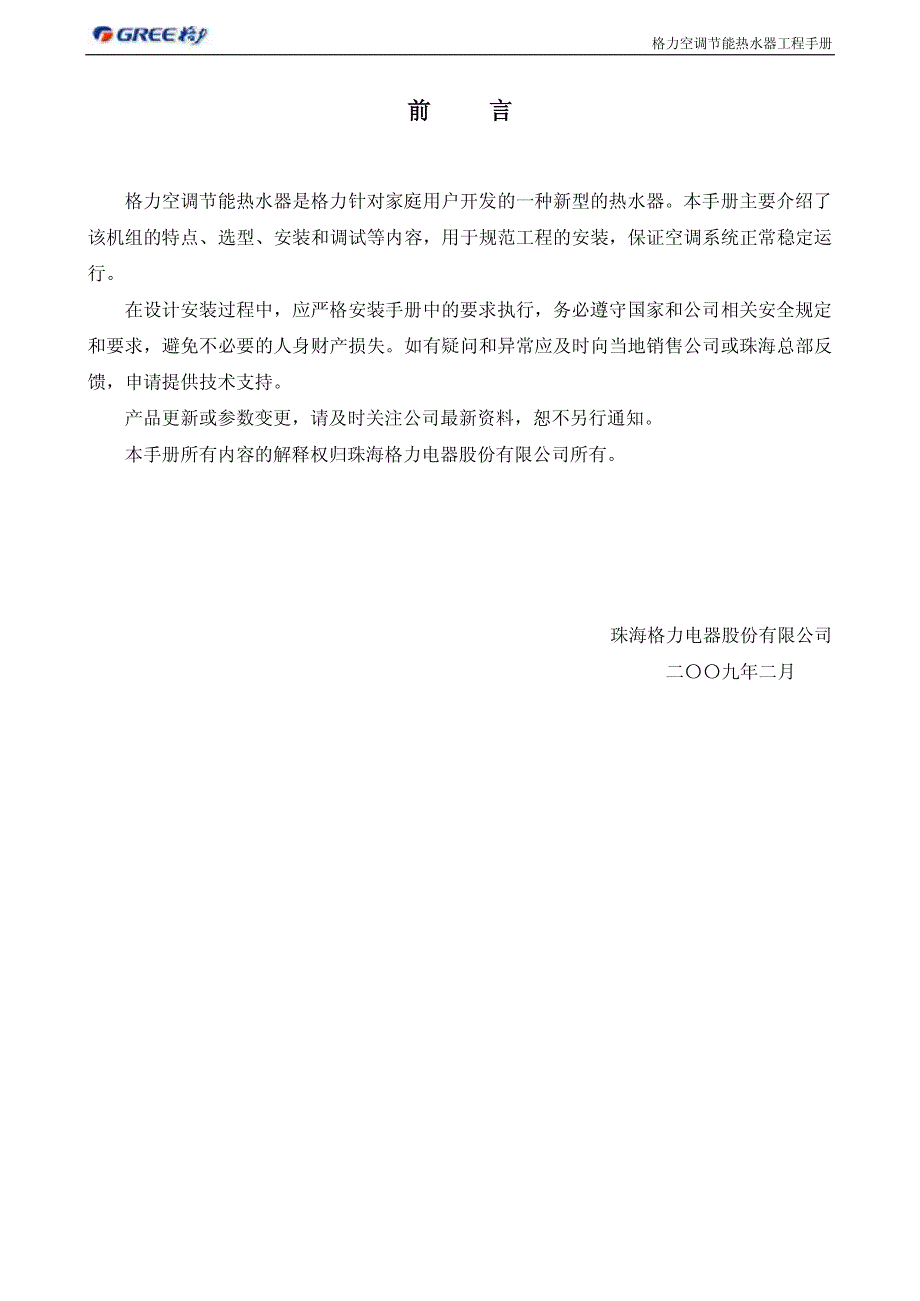

格力空调节能热水器工程手册 前前 言言 格力空调节能热水器是格力针对家庭用户开发的一种新型的热水器本手册主要介绍了该机组的特点、选型、安装和调试等内容，用于规范工程的安装，保证空调系统正常稳定运行 在设计安装过程中，应严格安装手册中的要求执行，务必遵守国家和公司相关安全规定和要求，避免不必要的人身财产损失如有疑问和异常应及时向当地销售公司或珠海总部反馈，申请提供技术支持 产品更新或参数变更，请及时关注公司最新资料，恕不另行通知 本手册所有内容的解释权归珠海格力电器股份有限公司所有 珠海格力电器股份有限公司 二〇〇九年二月 格力空调节能热水器工程手册 1 目录目录 第一篇 工程设计篇 ........................................................... 1 一．格力空调节能热水器简介一．格力空调节能热水器简介.................................................................................................. 1 二．设计选型二．设计选型............................................................................................................................. 2 第二篇 工程安装篇 ........................................................... 6 一一.机组安装位置的选择机组安装位置的选择............................................................................................................ 6 二二.安装注意事项安装注意事项........................................................................................................................ 6 三三.系统设计系统设计................................................................................................................................ 7 四四.安装工具和材料的准备安装工具和材料的准备........................................................................................................ 9 五五.机组的安装机组的安装............................................................................................................................ 9 六六.管路连接管路连接................................................................................................................................ 9 七七.机组安装尺寸机组安装尺寸.......................................................................................................................11 八八.机组安装及维修空间要求机组安装及维修空间要求 .................................................................................................. 13 九九.电气安装电气安装.............................................................................................................................. 14 十十.工程示例工程示例.............................................................................................................................. 15 第三篇 工程调试验收篇 ...................................................... 31 一一.调试调试..................................................................................................................................... 31 二二.调试中补加或排放制冷剂方法调试中补加或排放制冷剂方法........................................................................................... 33 三三.机组运行模式机组运行模式...................................................................................................................... 34 四四.常见问题处理常见问题处理...................................................................................................................... 35 五五.工程验收工程验收.............................................................................................................................. 37 格力空调节能热水器工程手册 1 第一篇第一篇 工程设计篇工程设计篇 一．格力空调节能热水器简介一．格力空调节能热水器简介 空调节能热水器是利用热泵原理， 以消耗一部分电能为补偿， 通过热力循环， 从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的水循环加热至生活或生产所需要的目标值。
格力空调节能热水器分为，盘管水箱系列和循环水箱系列 1.1 盘管水箱系列盘管水箱系列 盘管水箱系列机组的加热方式是制冷剂在水箱内循环流动加热热水，即水箱内有换热盘管 1.2 循环水箱系列循环水箱系列 循环水箱系列机组的加热方式是水箱内的水在主机的换热器中循环得热 主机 KFRS- 6、KFRS- 8，水箱容积 150～300L 可选 主机 KFRS- 3.5/A、KFRS- 5/A、KFRS- 7.2/A，水箱容积 150～300L 可选 格力空调节能热水器工程手册 2 二．设计选型二．设计选型 2.1 家庭用户用水定额家庭用户用水定额 注：用水温度按 50℃计 用水器具用水器具 用水标准（用水标准（L）） 单位单位 水龙头 6 L/分钟 淋浴头 30～50 L/人 浴缸 100～150 L/次 2.2 家用热水器烧水耗时一览表（供用户选型参考）家用热水器烧水耗时一览表（供用户选型参考） 2.3 热水器使用区域热水器使用区域 地区 冬季平均温度（℃） 1 广东、台湾全部、广西大部分、福建、云南北部 6～10 2 重庆、贵州全部，四川、云南的大部分，湖南、湖北的西部， 陕西和甘肃秦岭以南地区，广西偏北的一小部分 0～8 3 上海、浙江全部，江西、安徽、江苏的大部分，福建北部， 湖南、湖北东部、河南南部 －5～6 2.4 选型原则选型原则 用户对热水器的要求一般有两点：1）满足用水量要求；2）满足烧水快速要求。
满足用户要求 1）关键在于水箱的选取，水箱选取合适基本就能满足用户的用水量需求满足要求 2）关键在于主机的选取，功率大的主机自然烧水速度快 所有选型设计均以冬季工况和用户连续用水需求来考虑的，因为夏季热水使用较少，所以热泵热水器在夏季不会存在热水量不够的问题 家庭用户用水器具中以淋浴头和浴缸耗水量最大，其他生活用水（如洗手、厨房用水等）耗水相对较少，可以不考虑，所以水箱的选取要以淋浴头和浴缸的耗水量为参考依据因为热泵热水器具有提前预约和夜间运行功能，可提前将水烧好，储存起来供用户需要时使用，储存的热水量加上洗浴时热水器补烧的热水量要满足全家人的用水量要求 机组建议在冬季平均温度 0℃以上地区使用 机型 烧水时间 （分钟） 冬季 春秋 夏季 主机 水箱容量 环境温度 7℃,进水 9℃，烧水至 55℃ 环境温度 20℃，进水 15℃，烧水至 55℃ 环境温度 43℃，进水 29℃，烧水至 55℃ KFRS-3.5/A 150L 207 117 52.5 KFRS-5.0/A 200L 181.3 116 52 KFRS-7.2/A 300L 189 126 55.5 KFRS-6 300L 165 105 52.5 KFRS-8 300L 144 90 43.5 格力空调节能热水器工程手册 3 2.5 选型推荐选型推荐 参考方案 地区 包括省份 适用范围 机组型号 三口之家 KFRS- 3.5/A配 150L 水箱 四口之家 KFRS- 3.5/A配 200L 水箱 KFRS- 5.0/A配 200L 水箱 四口之家带浴缸 KFRS- 6 配 200L 水箱 KFRS- 5.0/A配 300L 水箱 五口之家 KFRS- 6 配 300L 水箱 KFRS- 5.0A配 300L 水箱 华南地区 广东、台湾全部、广西大部分、福建南部、云南南部、海南等 五口之家带浴缸 KFRS- 6 配 300L 水箱 三口之家 KFRS- 3.5/A配 200L 水箱 KFRS- 5.0/A配 300L 水箱 四口之家 KFRS- 6 配 300L 水箱 KFRS- 5.0/A配 300L 水箱 四口之家带浴缸 KFRS- 6 配 300L 水箱 KFRS- 5.0/A配 300L 水箱 五口之家 KFRS- 6 配 300L 水箱 KFRS- 5.0/A配 300L 水箱 中南地区 湖南，广西中北部，云南中北部，江西等 五口之家带浴缸 KFRS- 6 配 300L 水箱 KFRS- 5.0/A配 200L 水箱 三口之家 KFRS- 6 配 200L 水箱 KFRS- 7.2/A配 300L 水箱 四口之家 KFRS- 8 配 300L 水箱 KFRS- 7.2/A配 300L 水箱 四口之家带浴缸 KFRS- 8 配 300L 水箱 KFRS- 7.2/A配 300L 水箱 华东等其余地区 上海、 浙江，江苏， 江西、安徽、 福建中北部， 湖北、河南等其余地区 五口之家 KFRS- 8 配 300L 水箱 2.6 产品性能修正产品性能修正 格力空调节能热水器工程手册 4 格力空调节能热水器工程手册 5 2.7 配配电的选择电的选择 电源线最小截面积（mm2） 机型 电源类型 相线 零线 地线 空气。
