Prusa I3改进型3D打印机DIY教程

枫**
实名认证
店铺
DOCX
5.16MB
约70页
文档ID:461806349

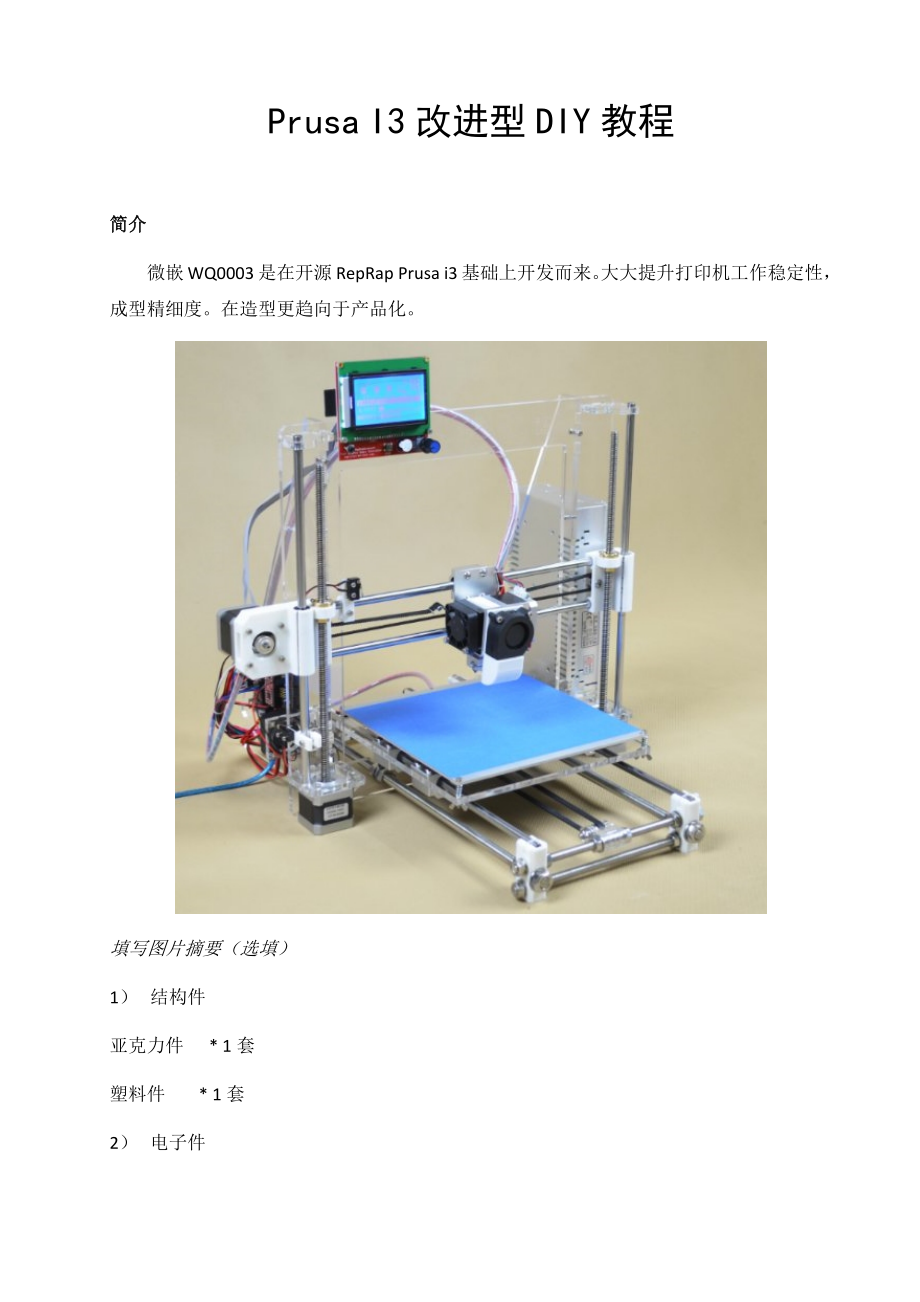

Prusa I3改进型3D打印机DIY教程_第1页
1/70

Prusa I3改进型DIY教程简介微嵌WQ0003是在开源RepRap Prusa i3基础上开发而来大大提升打印机工作稳定性,成型精细度在造型更趋向于产品化填写图片摘要(选填)1)   结构件亚克力件      * 1套塑料件        * 1套2)   电子件Arduino 2560   * 1RAMPS1.4         * 1A4988驱动模块 * 442步进电机     * 5(步进电机*3,T型丝杆步进电机*2)MK8挤出机     * 1MK3热床       * 1限位开关       * 34010风扇      * 2散热涡扇       * 1开关电源       * 1导线           * 若干3)   五金件2GT同步轮     * 22GT同步带     * 2直线轴承       * 4直线滑块       * 6605ZZ轴承     * 3623ZZ轴承     * 1进料齿轮       * 1压力弹簧       * 5(4小1大)同步带锁紧弹簧 * 2挤出机散热片   * 1螺杆           * 1套直线导轨       * 1套紧固件         * 1套 材料实物对照图01- 框架拼装所需材料结构件螺杆导轨五金件电子件紧固件框架板[亚克力]*3块    M3-16mm螺钉*6     M3方形螺母*6【步骤1】框架板安装,卡扣和卡槽对齐,并用螺钉固定。

注意左右三角侧板不要装反,3孔为右侧板,安装电源;4孔为左侧板,安装主板)  组装好效果如图:03_1-Y轴底盘安装所需材料结构件螺杆导轨五金件电子件紧固件y-motor[亚克力]*1M10-410mm*2*2M8-380mm*2直线滑块*4 M10螺母&垫片*12y-idler[亚克力]*1M8-205mm*3   M8螺母垫片*26y-corners[塑料件]*4M8-310mm*1     【步骤1】安装前侧脚座,需要塑料件y-corners*2,亚克力件y-idler ,M8-205mm螺杆2根,M8螺母垫片若干如图:【步骤2】安装后一侧脚座,需要塑料件y-corners*2,亚克力件y-motor*1M8-205mm螺杆1根,M8-310mm螺杆1根如图:【步骤3】连接前后侧脚座,需要M10-410mm螺杆*2,M10螺母垫片若干(M10螺杆中安装:M10螺母-M10垫片-M10垫片- M10螺母)如图:【步骤4】安装滑杆导轨,需要直线滑块*4,M8-380mm导轨2根如图:【步骤5】固定Y轴底盘到亚克力框架如图:03_2-Y轴传动结构安装所需材料结构件螺杆导轨五金件电子件紧固件热床底座[亚克力]*1  2GT同步带(80cm)*1步进电机*1M5-30mm螺钉*1y-belt [塑料件]*1   M4-10mm螺钉*16   2GT同步轮*1 M3-40螺钉*4    605ZZ轴承*2 M3-10mm螺钉*4     M5螺母*1     M3自锁螺母*4【步骤1】安装y-belt塑料件到亚克力底板上。

先固定2个螺钉,y-belt塑料件开口那端2个螺钉先不安装如图:【步骤2】使用M4-10mm[平头]螺钉*16固定亚克力底板到Y轴底盘如图:【步骤3】a.安装Y轴电机用M3-10mm*4螺钉固定电机到y-motor亚克力件如图: 安装同步轮到电机轴,并拧紧同步轮上面的顶丝如图:同步轮槽和y-belt塑料件在一条直线上b.安装同步带导轮使用M5-30mm螺钉固定605zz轴承*2到 y-idler亚克力件上如图:c.安装同步带2GT同步带(80cm)穿过同步轮、605zz轴承,两头汇聚到y-belt塑料件,塞入y-belt塑料件卡槽中,再用M3-40mm螺钉拧紧如图: d.装上同步带锁紧弹簧如图:04_1-X轴组装所需材料结构件螺杆导轨五金件电子件紧固件x-end1[塑料件]*1 M8-370mm*2LM8UU*4步进电机*1M5-20mm螺钉*1x-end2[塑料件]*1  直线滑块*2 M4-6mm螺钉*8   2GT同步轮*1 M3-25mm螺钉*2   2GT同步带*1 M5螺母*1     M3方形螺母*若干 【步骤1】安装605zz轴承到x-end2塑料件如图: 【步骤2】 用M3-10[平头]螺钉固定丝杆螺母到x-end塑料件。

丝杆螺母在丝杆电机上,先取下来)如图: 【步骤3】 塞入LM8UU直线轴承到x-end塑料件如图: 【步骤4】 用M8-370mm直线导轨链接x-end1和x-end2塑料件,先在导轨中穿入2个直线滑块如图: 04_2-Z轴组装所需材料结构件螺杆导轨五金件电子件紧固件z-button_m[亚克力]*2 M8-320mm*2 丝杆步进电机*2M3-12mm螺钉*12z-button_s[亚克力]*2    M3-10mm螺钉*8z-top[亚克力]*2     【步骤1】用M3-12mm螺钉固定z-button_m和z-button_s到一起如图: 【步骤2】用m3-12mm螺钉固定z-button整体到亚克力框架如图:  【步骤3】 用m3-10mm螺钉固定丝杆电机到z-button(电机接口朝侧面)如图: 【步骤4】 安装Z轴导轨,再把x轴整体装入z轴导轨中如图:用手转动两侧丝杆,使X轴整体下降如图: 【步骤5】固定z-top结构件如图:04_3-X轴传动结构安装所需材料结构件螺杆导轨五金件电子件紧固件   2GT同步轮*1步进电机*1M3-20mm螺钉*4   2GT同步带(80cm)*1   【步骤1】先安装2GT同步轮到X轴电机。

如图: 再用M3-20mm螺钉*4固定X轴电机到x-end1塑料件 【步骤2】 先固定2根M3-25mm螺钉到U型支架上如图:  再用M4-6mm[平头]螺钉*8固定挤出机U型支架到X轴直线滑块上 【步骤3】2GT同步带(90cm)穿过同步轮、605zz轴承,两头汇聚挤出机U型支架M3-25螺钉处,用扎带固定住同步带末端如图:【步骤4】 装上同步带锁紧弹簧,如图:05-挤出机安装所需材料结构件螺杆导轨五金件电子件紧固件fan_mount[塑料件]*1  进料齿轮*1步进电机*1M3-8[平头]螺钉*1mk8_A[塑料件]*1  623zz轴承*1散热涡扇*1M3-20[平头]螺钉*1mk8_B[塑料件]*1  大弹簧*14010散热风扇*1M3-20螺钉*3   挤出机散热片*1  M3-10顶丝*1    M3方形螺母*若干【步骤1】用M3-8[平头]螺钉固定mk8_B塑料件到步进电机上如图:切除MK8_A中的支撑材料如图:用M3-10顶丝安装623zz轴承到mk8_A中如图:固定mk8_A到步进电机上如图:安装进料齿轮到电机轴(拧紧进料齿轮中的顶丝)如图:安装完成,623轴承需要顶在进料齿轮齿上。

如图:【步骤2】 使用M3-20mm螺钉固定fan_mount塑料件、散热涡扇到挤出机U型支架上如图:【步骤3】 使用M3-40mm螺钉固定挤出机冷却风扇、散热片、步进电机到挤出机U型支架上如图:06-热床安装所需材料结构件螺杆导轨五金件电子件紧固件   小弹簧*4MK3热床*1M3-25mm螺钉*4     羊角螺母*4 M3-25mm螺钉穿过热床-小弹簧-亚克力底盘,再加上羊角螺母固定如图:07-限位开关安装所需材料:结构件螺杆导轨五金件电子件紧固件endstop_X[塑料件]*1   限位开关*3M3-20mm螺钉*3endstop_Y[塑料件]*1    M2.5-14mm螺钉*6endstop_Z[塑料件]*1    M2.5螺母*6 【步骤1】使用m2.5-14mm螺钉固定限位开关到endstop塑料件上如图: 【步骤2】 使用m3-20mm螺钉固定endstop塑料件到打印机上X轴限位开关安装在X轴导轨左侧如图:Y轴限位开关安装再Y轴底盘后方如图:Z轴限位开关安装在Z轴左侧导轨下端如图:08-线路连接所需材料:结构件螺杆导轨五金件电子件紧固件fan_fix[亚克力]*1   mega 2560主板*1M3-20mm螺钉*4    Ramps1.4接口板*1M3-12mm螺钉*1    A4988驱动模块*4M3-10mm螺钉*3    4010散热风扇*1M2.5-14mm螺钉*4     M2.5螺母*4     M3方形螺母*若干 【步骤1】给ramps1.4接上短路帽。

如图:插入驱动模块到ramps1.4上注意驱动模块方向不能插反,排针不能插错位否则主板、驱动模块烧毁!)如图: 【步骤2】 使用M2.5-14mm螺钉*4固定mega 2560到左侧三角形亚克力侧板如图:再安装ramps1.4到mega 2560上(排针对齐,插到底)如图: 【步骤3】 安装主板散热风扇如图: M3-20mm螺钉*4固定4010风扇到亚克力件fan_fix上再用M3-12固定到三角形亚克力侧板上如图: 【步骤4】使用M3-10mm螺钉*3固定开关电源到右侧三角。
