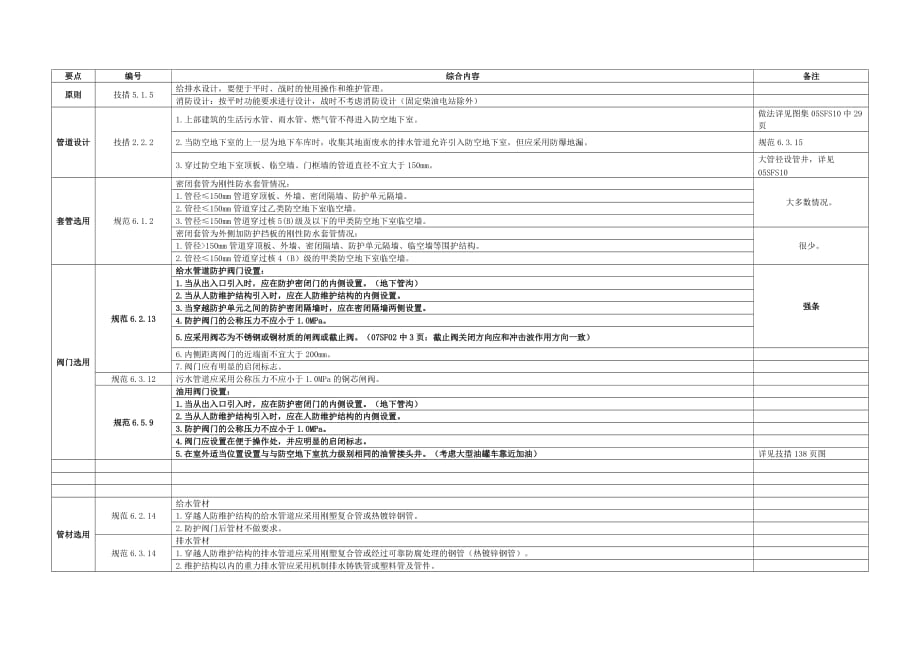

要点编号综合内容备注原则技措5.1.5给排水设计，要便于平时、战时的使用操作和维护管理 消防设计：按平时功能要求进行设计，战时不考虑消防设计（固定柴油电站除外） 管道设计技措2.2.21.上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室做法详见图集05SFS10中29页2.当防空地下室的上一层为地下车库时，收集其地面废水的排水管道允许引入防空地下室，但应采用防爆地漏规范6.3.153.穿过防空地下室顶板、临空墙、门框墙的管道直径不宜大于150mm大管径设管井，详见05SFS10套管选用规范6.1.2密闭套管为刚性防水套管情况：大多数情况1.管径≤150mm管道穿顶板、外墙、密闭隔墙、防护单元隔墙2.管径≤150mm管道穿过乙类防空地下室临空墙3.管径≤150mm管道穿过核5(B)级及以下的甲类防空地下室临空墙密闭套管为外侧加防护挡板的刚性防水套管情况：很少1.管径>150mm管道穿顶板、外墙、密闭隔墙、防护单元隔墙、临空墙等围护结构2.管径≤150mm管道穿过核4（B）级的甲类防空地下室临空墙阀门选用规范6.2.13给水管道防护阀门设置：强条1.当从出入口引入时，应在防护密闭门的内侧设置。
地下管沟）2.当从人防维护结构引入时，应在人防维护结构的内侧设置3.当穿越防护单元之间的防护密闭隔墙时，应在密闭隔墙两侧设置4.防护阀门的公称压力不应小于1.0MPa5.应采用阀芯为不锈钢或铜材质的闸阀或截止阀07SF02中3页：截止阀关闭方向应和冲击波作用方向一致）6.内侧距离阀门的近端面不宜大于200mm 7.阀门应有明显的启闭标志 规范6.3.12污水管道应采用公称压力不应小于1.0MPa的铜芯闸阀 规范6.5.9油用阀门设置： 1.当从出入口引入时，应在防护密闭门的内侧设置地下管沟） 2.当从人防维护结构引入时，应在人防维护结构的内侧设置 3.防护阀门的公称压力不应小于1.0MPa 4.阀门应设置在便于操作处，并应明显的启闭标志 5.在室外适当位置设置与与防空地下室抗力级别相同的油管接头井考虑大型油罐车靠近加油）详见技措138页图 管材选用规范6.2.14给水管材 1.穿越人防维护结构的给水管道应采用刚塑复合管或热镀锌钢管 2.防护阀门后管材不做要求 规范6.3.14排水管材 1.穿越人防维护结构的排水管道应采用刚塑复合管或经过可靠防腐处理的钢管（热镀锌钢管）。
2.维护结构以内的重力排水管应采用机制排水铸铁管或塑料管及管件 3.在结构板底中的排水管应采用机制排水铸铁管或热镀锌钢管埋地敷设的07SF02中6.3输油管及阀门采用钢管和不锈钢管，禁止采用镀锌材质（与油中硫反应） 不同掩蔽场所对比 专业队队员掩蔽部、一等人员掩蔽所： 技措5.2.121.内设人员淋浴洗消有连续供水要求的场所，贮水间宜设气压自动供水装置审查意见：设手摇泵，可不设备用泵09SF01中15页2.战时使用的贮水箱、气压给水装置、给水管道、固定安装污水泵应在施工时一次安装到位 3.人员洗消淋浴器、洗脸盆、热水加热器平时不使用时，可暂不安装，应预留管道接口和固定设备的预埋件 二等人员掩蔽所： 技措5.2.121.可设一台管道泵且手动控制审查意见：设手摇泵，可不设备用泵09SF01中31页2.贮水箱、给水泵平时不使用时，可暂不安装，应预留管道接口和固定设备的预埋件临战前应在15d转换时限内施工完毕 手摇泵规范6.2.10生活用水、洗消用水的供给，可采用气压给水装置，变频给水设备，战时电源无保证的防空地下室，应设手摇泵如有自备电站、人防区域电站，供电有保障的，可不设手摇泵规范6.3.1防空地下室的污废水（洗消、水箱）宜采用机械排出，战时电源无保证的防空地下室，应设手摇泵。
要点编号给水内容备注贮水池规范6.2.9饮用水贮水池（箱）宜单独设置，若与生活用水合用时，应有饮用水不被挪用的措施控制生活水龙头、生活吸水管标高水箱应设自洁消毒器技措2.3.4二等人掩及以上宜设贮水间；物资库、专业队装备掩蔽部、移动电站不专设贮水间 技措5.2.8饮用水龙头按1个/（200~300人）计算 生活水龙头按1个/（150~200人）计算 规范6.2.17平时需用水的防空地下室的给水入户管上应设水表 理工大学审图意见1.加压后给水管道不得与市政给水进水管连接图集错误 2.市政给水管进入人防只供给水箱及冷却水箱及平时用水冲洗用水由水箱加压后供给 要点编号排水内容备注生活污水集水池规范6.3.2防空地下室应设有隔绝防护时间内不向外部排水的措施 规范6.3.51.生活污水集水池贮备容积必须大于隔绝防护时间内产生的全部污水量的1.25倍隔绝防护时间详见规范表5.2.4，P105页计算详见技措P128页；设置在清洁区内大小便（对应饮用水部分）可以贮存在干厕桶中，其余生活用水（对应生活用水部分，洗脸，洗菜）可以贮存在平时车库地面冲洗集水池中属于废水性质，可不设通气管2.贮备容积平时如需使用，其空间应在临战前保证将污水抽空，不被其他用水占用。
调节容积:水泵最低吸水水位与水泵启动水位之间的容积（5min污水泵出水量）贮备容积：水泵启动水位与水池最高水位之间的容积技措2.3.4生活污水集水池设置原则：宜设置 1.专业队队员掩蔽部、一等人员掩蔽所：平时设置可结合设置，平时未设战时宜在干厕房间内设置 2.二等人员掩蔽所、物资库：平时设置可结合设置，平时未设战时可不设置 规范6.3.9设有多个防护单元的防空地下室，当需设置生活污水集水池时，应按照每个防护单元独立设置 通气管规范6.3.8通气管设置要求： 1.收集平时生活污水的集水池应设通气管，并接至室外、排风扩散室、或排风竖井内 2.收集消防排水、地面冲洗水、空调冷凝水的集水池，可不设通气管 3.收集战时生活污水的集水池，临战时应增设接至厕所排风口的通气管 4.通气管管径不宜小于污水泵出水管管径，且不得小于75mm 5.通气管穿过人防维护结构时，该段通气管应采用热镀锌钢管同排水管6.在人防围护结构内侧200mm设公称压力不应小于1.0MPa的铜芯闸阀管道敷设技措5.3.111.敷设在底板中的排水管，需要用钢筋混凝土包裹，以加强管道强度，避免损坏，影响基础做法详见技措129页2.埋地排水管管径不应大于DN150 排室外规范6.3.13排水排至室外原则： 1.当采用自流排水时，应按照条文设置防爆化粪池、水封井等起防毒、防冲击的作用。
2.当采用机械排水时，压力排水管上的阀门起防毒、防冲击波作用，不用设置防爆化粪池等措施 规范6.3.3医疗救护工程的污水处理设施宜设在防护区外 技措5.3.8集水池房间、污水泵房、污水处理间、应设有冲洗龙头及软管，便于冲洗地面加设真空破坏器要点编号洗消内容备注洗消内容技措5.4.1洗消用水包括人员淋浴洗消及口部污染区（密闭门外）墙面、地面的冲洗洗消用水应贮存在清洁区内 人员洗消规范6.4.2人员洗消热水供应量计算： 方法1.按人员计算水量：宜按40L/(人次)计算 方法2：按洗消器具计算水量：宜按320~400L/套计算淋浴器+洗脸盆为一套3.当按人员计算水量>按洗消器具计算水量时，热水用量取按洗消器具计算水量 4.当按人员计算水量<按洗消器具计算水量时，热水用量取按人员计算水量 规范6.4.31.医疗救护工程人员淋浴洗消用热水温度宜按37~40℃计算 2.其他工程人员淋浴洗消热水温度宜按32~35℃计算 3.选用热水器应能在3h内将全部淋浴用水加热至设计温度 技措5.4.71.热水器一般选用容积式电热水器，宜设置在检查穿衣室内 2.淋浴器宜采用单管供水系统，脚踏开关 规范6.4.41.人员淋浴洗消用水应贮存在清洁区内。
2.人员简易洗消用水量宜按0.6~0.8m3确定可贮存在简易洗消间、或带简易洗消的防毒通道；也可以存在生活水箱中用常温水即可，未见设热水器技措5.5.151.电站控制室与发电机房间设有防毒通道时，应在防毒通道内设置简易洗消设施简易洗消为人员洗消；详见图集07FJ05中20页设置2.柴油电站与清洁区之间的防毒通道内，应设置简易洗消设施技措2.4.13二等人掩、固定电站控制室的主要出入口应设置简易洗消设施，并宜与防毒通道合并 口部洗消规范6.4.5口部污染区墙面、屋面冲洗要求： 1.冲洗部位：进风竖井、进风扩散室、除尘室、滤毒室（与滤毒室相连的密闭通道）、主要出入口洗消间（简易洗消间）、防毒通道及其防护密闭门外的普通通道次要出入口战时不使用，其染毒区墙、地面可以不考虑冲洗2.冲洗水量宜按5~10L/m2计算 3.冲洗次数按1次 4.冲洗水量超过10m3时，可按10m3计算 5.口部洗消用水应贮存在清洁区内 6.口部洗消应设冲洗栓或冲洗龙头 7.冲洗龙头（冲洗栓）配备冲洗软管，其服务半径不宜超过25m，供水管径不得小于20mm，供水压力不宜小于0.2MPa加设真空破坏器（与生活水箱相连通，宁波5号地设置）集水池规范6.4.6洗消废水集水池不得与清洁区内的集水池共用。
集水池分两种：1.洗消集水池2.生活集水池规范6.4.7防护密闭门外洗消废水集水池可采用移动式排水泵排水普通通道、进风井集水池可用移动泵直接排至室外（与室外相通），人防内集水池需要设置密闭套管及闸阀才可以排至室外，不可用移动泵技措5.4.121.人员主要出入口洗消间（简易洗消间）内应设集水池，用于收集人员洗消和室内染毒区墙、地面冲洗产生的废水，设固定式污水泵或移动式污水泵排水，一般可不设通气管洗消废水集水坑都可以采用移动式污水泵排水2.当采用防爆地漏吧防护密闭门内的洗消废水排至防护密闭门外的集水坑时，该集水坑应设有在冲击波作用下不被破坏的防护盖板 要点编号柴油电站内容备注冷却水箱规范6.5.4移动电站、采用风冷的固定电站，在柴油发电机房内宜单独设置贮水量2m3的冷却水贮水箱，并设置水龙头 油箱规范6.5.10燃油可用油箱、油罐、油池贮存，其数量不得少于2个贮油容积可根据柴油发电机额定功率时的耗油量及贮油时间确定贮油时间按7~10d计算 技措5.5.14每台柴油发电机。
