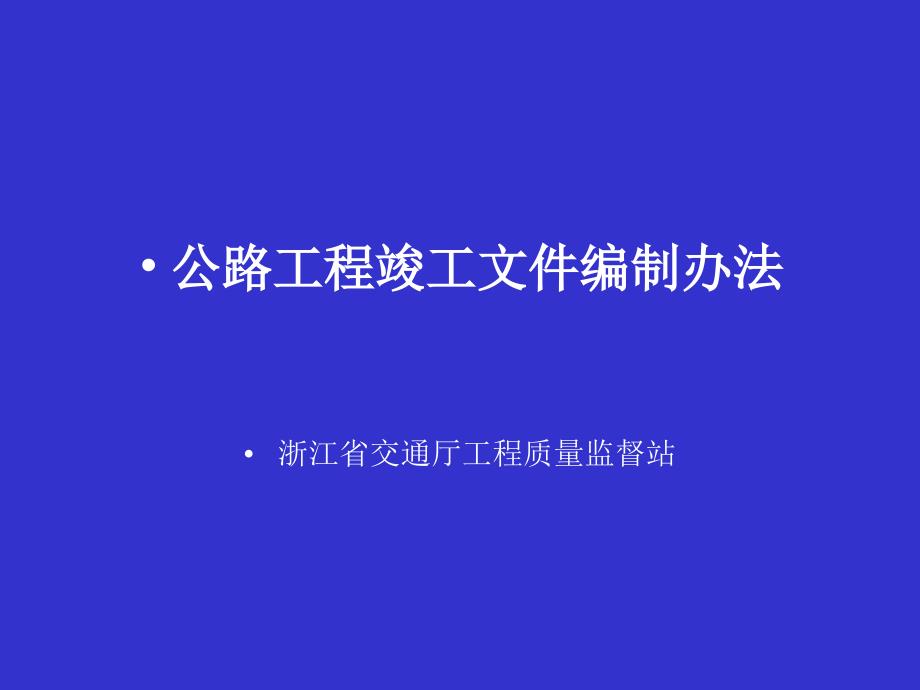

公路工程竣工文件编制办法 浙江省交通厅工程质量监督站,第一部分：公路工程竣工文件编制办法 （一）竣工文件编制要求 1、真实、齐全、准确 各种资料力求原始、齐全，真实可靠，杜绝伪造并要求资料签认齐全，一般竣工文件需经三审：监理工程师签认→质监站审核→验收委员会终审2、及时 有关资料应随工程进度同步形成和整理，各单位要专人负责资料的积累和编制，并保持相对稳定 3、文件编制应符合国家有关法律、规定和行业标准 1)《中华人民共和国档案法》； 2)《基本建设项目档案资料管理暂行规定》（国档【1988】4号）； 3)《公路工程竣工验收办法》（交通部令2004年第3号）；,4)《公路工程竣工文件材料立卷归档管理办法》（交办发【2001】390号）； 5)《浙江省公路工程竣工文件编制办法》（浙交【2002】138号）二）竣工文件编制分工 建设单位：组织、协调和指导设计、施工、监理等单位编制竣工文件 设计、施工、监理等单位：根据各自的职责以施工合同段为单位分别编制竣工文件，按要求完成后向建设单位提交有关项目竣工文件 监理单位：负责监督、检查项目建设中文件收集、积累和完整、准确情况 （详细分工见《浙江省公路工程竣工文件编制办法》附件1）,,（三）竣工文件编制内容 8大部分：1.项目申报文件；2.设计文件；3.工程管理文件；4.施工文件；5.监理文件；6.竣工图表；7.竣（交）工验收文件；8.科研文件材料。
四）竣工文件编制格式 《浙江省公路工程竣工文件编制办法》已有部分规定，这里不作详述一般建议工程在刚开工时，应尽早请档案部门介入工程的档案管理工作第二部分 ： 公路工程质量保证资料的形成和编制 1、质量保证资料的重要性：质量保证资料是公路工程施工全过程的真实记录由于公路工程（交通建设工程）质量特性的唯一性和最终检验时不能解体和拆卸，因此作为施工全过程质量凭证的质量保证资料更为重要说白了，质量保证资料是我们工程计量支付、工程验收的重要凭据，也是我们进行项目科学管理和施工质量控制的重要手段2、质量保证资料的基本要求 质量保证资料的基本要求是真实、齐全、准确施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料新的评定标准中明确规定：分项工程的施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改资料者，不予检验和评定3、质量保证资料的基本内容 主要包括以下六个方面的内容： 1、所用原材料、半成品和成品质量检验结果； 2、材料配比、拌和加工控制检验和试验数据； 3、地基处理、隐蔽工程施工记录和大桥、隧道施工监控资料； 4、各项质量控制指标的试验记录和质量检验汇总图表； 5、施工过程中遇到的非正常情况记录及其对工程质量影响分析； 6、施工中如发生质量事故，经处理补救后，达到设计要求的认可证明文件等。
下面具体讲质量保证资料形成和编制： （一） 基础工作 1、 单位、分部、分项工程的划分 参照评定标准（JTG F80/1-2004）中工程质量评定一般规定和附录A的要求，结合工程实际按合同段为单位进行划分该项工作由监理和承包人共同进行，列表备用划分完成后需报总监和建设单位确认并报质监站备案具体划分如下：,,1)单位工程划分 A、每个合同段的路基、路面、交通安全设施工程原则上各划分为一个单位工程 B、桥梁工程（中桥、大桥、特大桥工程）、互通立交工程每座为一个单位工程；复杂大桥、独立大桥可根据工程实际情况作具体划分 C、隧道工程中,隧道每座为一个单位工程；特长隧道由多个合同段施工时，以每个合同段为一个单位工程 D、环保工程、机电工程以每个合同段为一个单位工程A．路线（路基、路面、交通安全设施）分部工程划分 原则上均以1km的整公里桩号（K桩）为界进行分部工程划分标段单位工程汇总评定时，直接按上述分部工程划分要求进行，但需根据路线长短进行加权平均互通区主线路基路面工程归入互通立交单位工程B．桥梁分部工程划分 无论桥梁大小，均以每座桥为独立单元进行划分 桥梁一般可分为：基础及下部结构，上部构造预制和安装（或现场浇筑），总体、桥面系和附属工程，防护工程及引道工程5个分部工程。
基础及下部结构：以墩台为分部单元，该单元内所属的所有桩基、立柱、盖梁等单个构件全部划入该分部单元内上部构造预制安装（或现场浇筑）： 预制安装宜以每孔为分部单元（不属同标号、同类型的梁板除外），该分部单元内所属的所有梁板预制、梁板安装等项目均划入其内； 总体及桥面可根据分段施工实际情况掌握，不必按孔号列出 C．隧道分部工程划分 隧道一般可分：总体、明洞、洞口工程、洞身开挖、洞身衬砌、防排水、隧道路面、装饰、辅助施工措施9个分部2、确认施工工艺及相关检查程序 在施工前，应针对工程实际，按规范规定要求确定各项工程施工工艺流程及相关检查程序，报送监理工程师审查和批准批准后的施工工艺及检查程序应作为施工技术人员、自检人员和监理人员实际操作和共同遵循的依据同时，经确认的施工工艺框图及相关检查程序，应作为设置施工及检查用表的依据3、建立台帐 质量自检台帐根据上述检查程序） 试验室试验工作台帐 计量支付台帐二）分项工程质量保证资料 1、概述 分项工程质量保证资料是整个工程项目中最基本和最原始的质量保证资料，由于公路建设工程按交通部《公路工程质量检验评定标准》（简称：JTG F80/1-2004标准）的规定，是以分项工程的质量来保证（评定）分部、单位工程的质量等级的，所以只有分项工程有真实、系统、完整的原始资料，才能保证整个建设项目质量保证资料的形成、积累、整理和编制工作程序的展开。
所以，分项工程质量保证资料是工程质量保证资料中最原始、最基本的资料2、分项工程质量保证资料所采用原始表式基本类型 1）为满足预先约定的检查程序和工序交接的需要，应设置相应的检验申请表及交工证书； 2）为满足质量检验评定需要，应设置相应的分项（或单元）评定用表； 3）现场质量检验报告单的设置应满足分项（或单元）评定的需要；,,4)必要时应为现场质检单设置具体的检测用表，如水准检测记录、试验检测报告等； 5)为确认是否符合分项基本要求，应设置相应的检测记录用表，如水泥砼路面对基层和底基层的弯沉值要求； 6)为满足施工过程中的工序交接或证明施工过程及施工过程中 的质量控制情况等，应设置相应的用表，如模板检测、施工原始记录等7）为满足设计文件、招标文件或技术规范中的特定要求，应设置相应的用表，如结构基底承载力的测定用表、悬臂浇筑的控制测量和反馈用表及合拢段的临时锁定和解除记录（体系转换记录）等； 8)为满足施工过程中可能出现的分项工程变更和质量缺陷的记录和处理情况，应设置相应的表式3、分项工程质量保证资料原始表格的选用和编制 （1）、以上1）5）6）7）8）项所有表格，属于有具体技术指标或有关内容要求，但不具体参与评分，只有2）3）4）项表直接参与评分。
根据以上要求，应制定好各个分项（或单元）工程的质保资料具体表式组成和具体的填报要求既作为监理人员认定工程合格与否的书面依据，又作为工程计量的基础资料分项质保资料的表式设置完整组成如下，举例说明： 以一片预制梁板为例： A、分项工程评定表 →构件预制分项单元评定 →构件加工及安装 ② →预应力制作及张拉 B、工程计量表 C、检验申请及中间交验单→ ① D、梁板预制现场质检单→ ③ E、钢筋加工现场质检单→ ③ F、预应力现场质检单 → ③,,G、预应力张拉原始记录→④⑥ H、模板安装现场质检单→ ⑥ I、预应力压浆原始记录→ ⑥ J、砼浇筑申请报告 → ⑥ K、砼配料通知单 → ⑥ L、砼试验报告 → ④ M、压浆强度试验报告→ ④ N、竣工图表,,（2）、分项工程表格选用 施工单位在申请和核准分项工程开工报告的同时，监理工程师和自检人员应根据以上要求，参照“浙江省公路建设项目施工统一用表管理系统”的规定选择好所有分项工程质量保证资料填报目录和有关表式，作为自检人员和监理工程师认定合格工程的书面依据，工程计量的基础（必备）资料；真正做到技术资料和工程施工同步形成、积累和整理。
三、评定标准附录B～I评定资料 1、8个评定项目：路基、路面压实度，水泥砼弯拉强度评定，水泥砼抗压强度评定，喷射砼抗压强度评定，水泥砂浆强度评定，半刚性基层和底基层材料强度评定，路面结构厚度评定，路基、沥青路面弯沉值评定A．路基压实度评定要求 按1KM为单位，分不同压实区、不同试验控制方法单独评定若压实度代表值大于等于规定值（标准值），且单点压实度全部大于等于规定值减2个百分点时，得满分；若存在小于规定值2～5个百分点的测点，则按其占总检查点数的百分率计算扣分值；若存在小于规定值5个百分点的测点，则不得分 若碰到小样本，即样本数小于10时（施工段落短时），分层压实控制则可采用点点符合要求，且实际样本数不小于6个控制 当样本数大于100时，计算公式详见交通部《公路工程质量检验评定标准》（JTG F80/1-2004标准）附录BB．水泥砼抗压强度评定 水泥砼抗压强度分批评定的理解：原则上只要材料和配合比不变，时间一般不超过3个月，砼构件如桩、盖梁和梁板等的砼强度应尽可能采用数理统计评定在这个前提下，同批概念可按下述方法理解： 梁板，可以每孔作为一批进行评定，当桥梁较窄或一孔梁板较少时，可每二、三孔作为一批进行评定（梁板类型相同）； 中、小跨径桥的桩、盖梁，可以数孔（不同类型构件单独评定）作为一批进行评定，但砼试件组数不宜太多，一般不超过80～100组；大跨径桥或桥梁桩基数量较多、砼体积较大时，可根据实际情况以每墩作为一批进行评定。
2、评定资料排列： 评定表（从竣工文件编制办法（竣表）选用） 汇总表（从竣工文件编制办法（竣表）选用） 试验单（报告）四）试验资料 试验资料组成 1、施工试验（报告） 2、各种标准试验资料 3、原材料验证试验资料 4、工艺及其它试验资料,,（五）、质量保证资料的整理和编制 基本组卷成册的方法：资料应以单位工程（也可能是单位工程单元或分部工程）为单元组卷成册详见《浙江省公路工程竣工文件编制办法》） 一般一个单位工程的资料应按下列次序重新排列为宜1、合同段工程质量评定表 2、单位工程质量评定表 3、分部工程质量评定表 4、分项工程质量评定表 5、JTJ071附录B～I的评定资料 6、施工检测试验汇总表（按实选取） 7、分项工程质量保证资料（按质量评定顺序排列） 8、施工试验资料 9、原材料及半成品质保资料,,10、施工日志 11、其他施工资料 12、施工进度（过程）照片及音像资料 13、施工质量照片及音像资料 14、施工管理文件（按实编制） 15、竣工图表,,第三部分 公路工程质量评定 一、公路工程采用的质量评定标准和质量等级划分 公路工程质量的评定的依据是交通部《公路工程质量检验评定标准》（简称：JTG F80/1-2004标准），对于公路工程质量的评定方法主要是依据《公路工程质量检验评定标准》第一章总则和附录部分进行。
工程质量检验评分以分项工程为单元，采用100分制进行在分项工程评分的基础上，逐级计算各相应分部工程、单位工程、合同段和建设项目评分值 工程质量评定等级分为合格与不合格，应按分项、分部、单位工程、合同段和建设项目逐级评定施工单位应对各分项工程按标准所列基本要求、实测项目和外观鉴定进行自检，按附录J中“分项工程质量检验评定表”及相关施工技术规范提交真实、完整的自检资料，对工程质量进行自我评定 工程监理单位应按规定要求对工程质量进行独立抽检，对施工单位检评资料进行签认，对工程质量进行评定建设单位根据对工程质量的检查及平时掌握的情况，对工程监理单位所做的工程质量评分及等级进行审定 质量监督部门、质量检测机构依据浙江省公路工程质量鉴定实施细则对公路工程质量进行检测评定。
