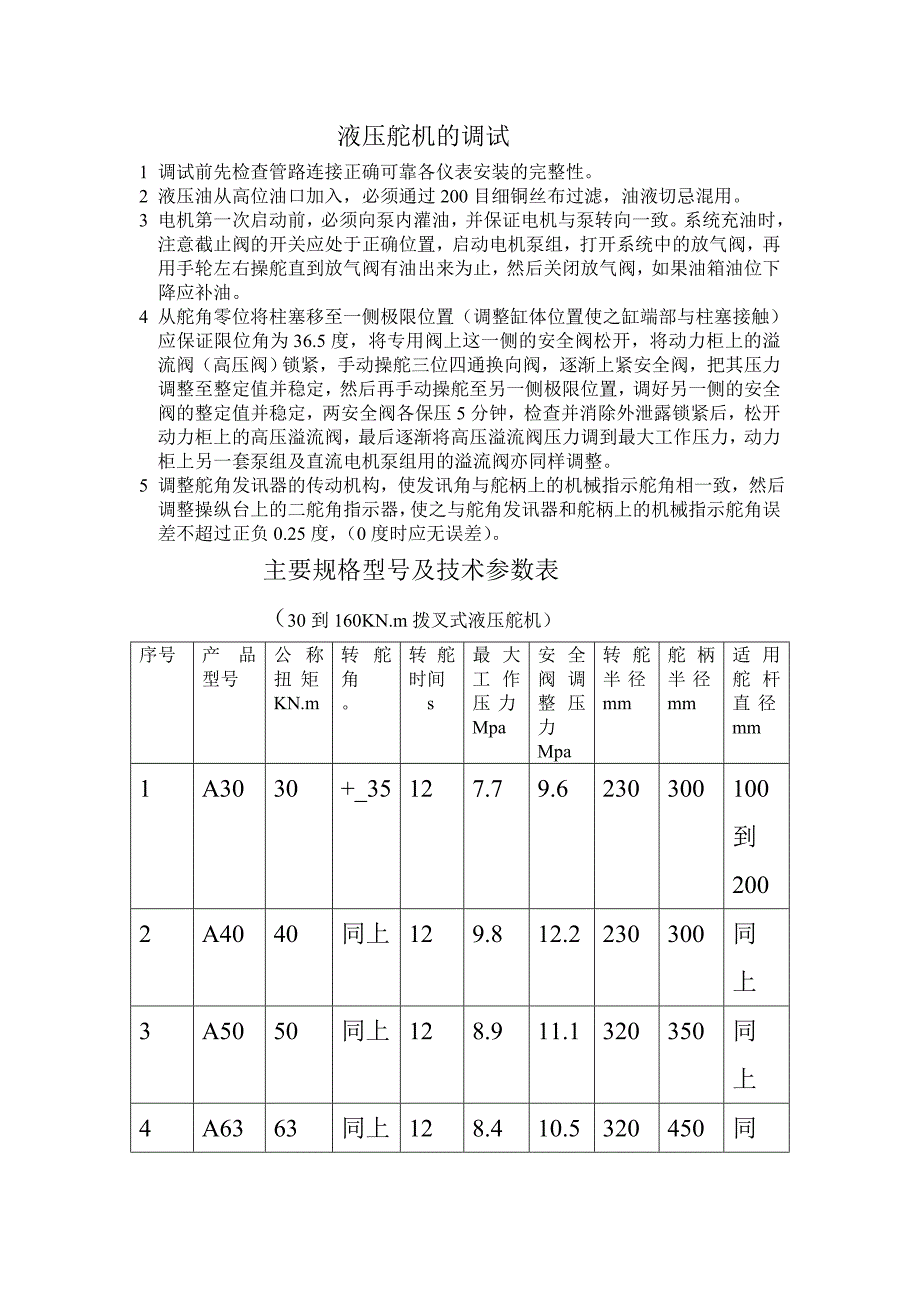

液压舵机的调试1 调试前先检查管路连接正确可靠各仪表安装的完整性2 液压油从高位油口加入，必须通过 200 目细铜丝布过滤，油液切忌混用3 电机第一次启动前，必须向泵内灌油，并保证电机与泵转向一致系统充油时，注意截止阀的开关应处于正确位置，启动电机泵组，打开系统中的放气阀，再用手轮左右操舵直到放气阀有油出来为止，然后关闭放气阀，如果油箱油位下降应补油4 从舵角零位将柱塞移至一侧极限位置（调整缸体位置使之缸端部与柱塞接触）应保证限位角为 36.5 度，将专用阀上这一侧的安全阀松开，将动力柜上的溢流阀（高压阀）锁紧，手动操舵三位四通换向阀，逐渐上紧安全阀，把其压力调整至整定值并稳定，然后再手动操舵至另一侧极限位置，调好另一侧的安全阀的整定值并稳定，两安全阀各保压 5 分钟，检查并消除外泄露锁紧后，松开动力柜上的高压溢流阀，最后逐渐将高压溢流阀压力调到最大工作压力，动力柜上另一套泵组及直流电机泵组用的溢流阀亦同样调整5 调整舵角发讯器的传动机构，使发讯角与舵柄上的机械指示舵角相一致，然后调整操纵台上的二舵角指示器，使之与舵角发讯器和舵柄上的机械指示舵角误差不超过正负 0.25 度， （0 度时应无误差） 。
主要规格型号及技术参数表（30 到 160KN.m 拨叉式液压舵机）序号 产品型号公称扭矩KN.m转舵角转舵时间s最大工作压力Mpa安全阀调整压力Mpa转舵半径mm舵柄半径mm适用舵杆直径mm1 A30 30 +_35 12 7.7 9.6 230 300 100到2002 A40 40 同上 12 9.8 12.2 230 300 同上3 A50 50 同上 12 8.9 11.1 320 350 同上4 A63 63 同上 12 8.4 10.5 320 450 同5 A75 75 同上 12 9.0 11.3 350 450 1656 A100 100 同上 12 9.3 11.6 450 500 1807 A120 120 同上 12 10.8 13.5 450 500 1808 A160 160 同上 12 11.0 13.8 450 500 200。
