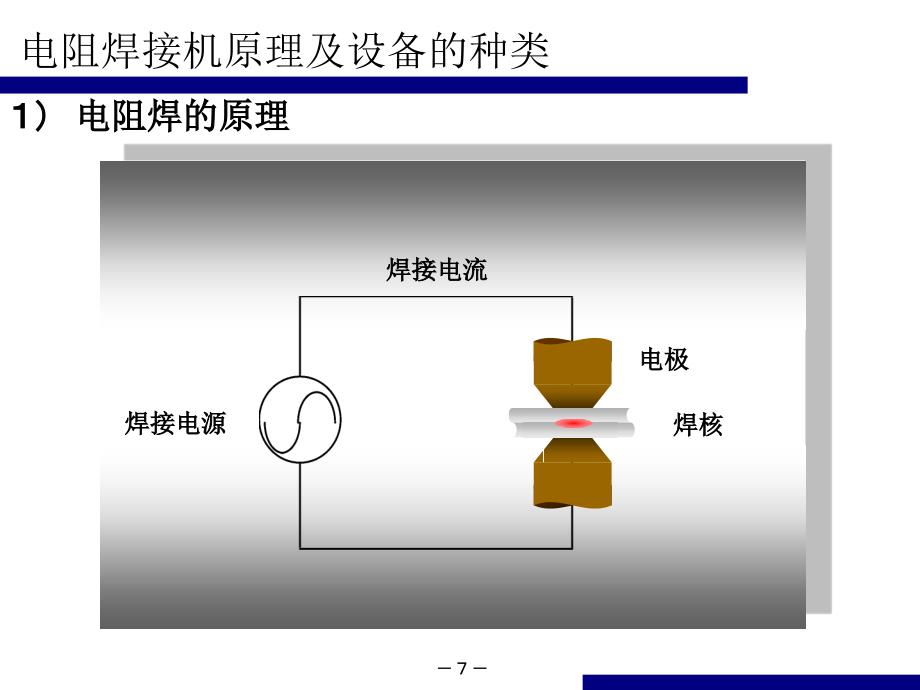

电阻焊接机原理及设备的种类１） 电阻焊的原理焊接电源焊接电流电极焊核－７－２） 焊接品质的决定要素 （7大规范）焊接时间加压力电极前端直径电极材质焊接电流值－８－电流密度电流波形焊接电源焊接电极焊接机头焊接时的极性效应在2种金属的接合部导通电流后，由一边的金属向另一边已经加热的金属移动的现象这是使电极产生偏磨耗的原因逆方向流通电流后，吸收和发生的方向也相反因此，不发生正极负极相替换的交流通电直流通电时产生极性效应的地方３）交流式焊接电源的原理AC100VAC200V可控硅变压器机头－９－正极负极出入口交流式焊接电源的电流波形交流式it－６－0－＋导通角０交流式的特征最普遍的使用容易价格便宜不适合超精密接合（热歪）输入电源大－１０－交流式焊接电源的特征用语可控硅以高速切入电流的电源开关单元将这个单元置于ON后， 向焊接变压器传送电流ＭＥＡ－１００Ａ和ＭＥ－１０Ｆ有内置可控硅，但是ＣＴ－１１０Ｂ和ＣＹ－２１０Ｂ没有导通角在大元的电流里，显示作为焊接电流被使用的比例最大 为180度次级端的电压越高，通电角的就越大一般30～150度左右最合适４） 电容储能放电形式AC100V AC200V电源变压器大容量电容储能变压器机头－１１－电容储能式焊接电源的电流波形电容储能式it－６－复原电流电容储能放电式的特征输入电源容量少注意飞溅加压力大注意极性效应－１２－电容储能式焊接电源的特征用语电容储能为了积蓄电流的零部件。
被使用的焊接机为电解电容型虽然是大容量，但是小型的且有耐压，因此要注意能积蓄的量为「静电容量」、单位为F（法拉）５） 晶体管控制方式AC100VAC200V电源变压器大容量电容储能功率晶体管机头－１３－晶体管式焊接电源的电流波形晶体管式it－６－晶体管控制方式的特征抑止飞溅的发生可以0.01ms为单位控制通电时间可以进行超精密焊接低加压力最适合低电阻材质－１４－短时间・大电流输入电源容量少晶体管式焊接电源的特征用语①现场现场 效应应晶体管ＦＥＴ）别别名场场效应应晶体管用阀门电压阀门电压 的增减进进行漏极电电流（在Ｏｕｔｐｕｔ所流通的电电流）的控制这这是米亚亚基如今在ＭＤ系列上搭载载的晶体管晶体管式焊接电源的特征用语②极性切换拥拥有自由切换焊换焊 接电电流极性（正负负极）的功能ＭＤＢ－２０００Ｂ和ＭＤＢ－４０００Ｂ都有在没有极性效应应效果和消除系列通电电的左右焊焊核不均一时时有效一般，将第二段的电电流设设定得稍强强一些的话话，可以得到更好的焊焊接0it－＋６） 直流逆变式AC200V AC400V3相 变压器整流机头－１５－直流逆变式焊接电源的电流波形直流逆变式it－６－直流逆变式的特征用途广泛不易发生飞溅低的加压力可进行定电流、定电压、定功率控制可以进行超精密焊接－１６－直流逆变式焊接电源的特征用语整流将交流的电流变换到直流，把此装置称为整流单元。
整流单元使用叫做二极管的半导体７） 交流逆变式－１７－AC200V AC400V3相 变压器机头交流逆变式焊接电源的电流波形交流逆变式－６－it0－＋交流逆变式的特征热效率好不引起极性效应低加压力可进行定电流控制可使用原有的交流变压器－１８－交流逆变式焊接电源的特征用语频率控制与普通的交流式不同，交流逆变电源可以切换频率通过那一点，可以控制比交流式细小的通电时间＋－０－＋０８）特征的比较－１９－◎非常好 ○好 △稍微不好交流电容储能晶体管直流逆变交流逆变 价格◎○△△○ 效率○△○◎◎ 焊接速度（生产节拍）○△△◎◎ 电源变动稳定性△◎◎◎◎ 防止飞溅○△◎◎◎ 防止焊接烧坏、压痕△○◎◎◎ 硬且接触不稳定的情况○△◎◎◎ 极细的线和箔△◎◎○○ 铝、铜△◎◎◎◎ 极性效应◎△○△◎９）电流波形的比较电容储能式 直流逆变式晶体管式交流式交流逆变式it－６－。
