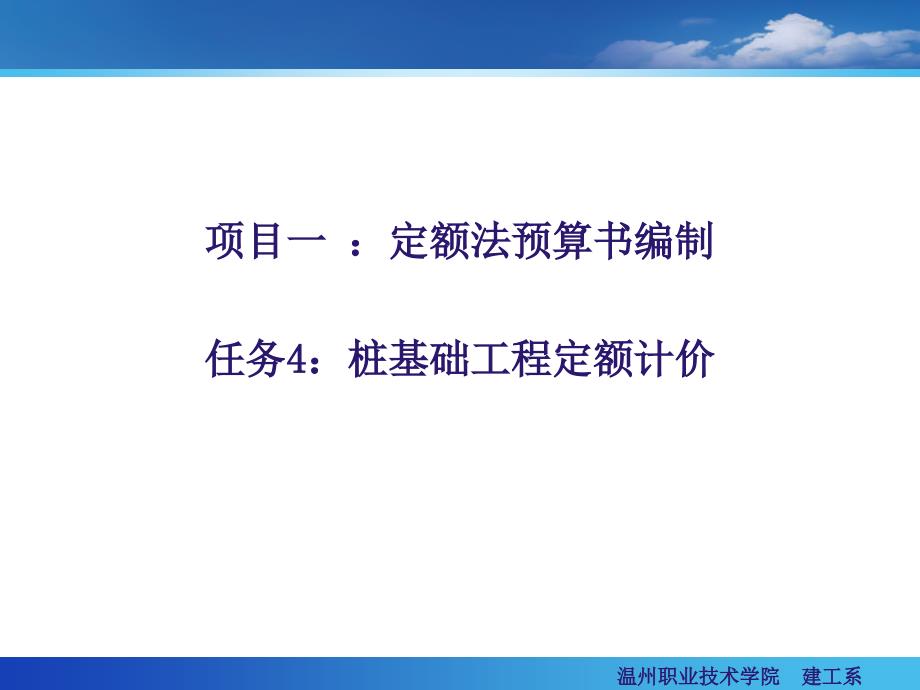

项目一 ：定额法预算书编制任务4：桩基础工程定额计价灌注混凝土桩 预混凝土制桩 课内实训 相关知识 1.桩基础工程桩——是置于岩土 中的柱型构件 一般房 屋基础中，桩基的主要 作用是将承受的上部竖 向荷载 ，通过较弱地层 传至深部较坚硬的、压 缩性小的土层或岩层.一、相关知识2.桩基础的分类（按施工工艺）预制方桩 （1）预制混凝土桩 预应力管桩 沉管灌注桩 （2）灌注混凝土桩 钻（冲）孔灌注桩人工挖孔桩一、相关知识1.预制钢筋混凝土桩施工工艺l预制桩的种类：预制方桩和预应力管桩 l桩 尖: 可能有预制桩尖，也可能没有•打桩方式：锤击式、静压式•接桩、送桩•凿桩头：桩高于垫层的部分认识：预制桩种类桩尖接桩送桩凿桩头二、预制混凝土桩l 预制桩的施工包括制桩（或购成品桩）、运桩、 沉桩三个过程；当单节桩不能满足设计要求时， 应接桩；当桩顶标高要求在自然地坪以下时，应 送桩2.预制钢筋混凝土方桩—定额解读预制钢筋砼方桩按购入成品桩考虑（打、压不含桩主 材），已包括就位供桩和场内吊运桩，不再另行计算。
如 采用现场制桩时，桩制作费用按第四章相应定额计算，场内 供运装不论采取何种运输工具均按第四章规定的混凝土构件 汽车运输定额执行，运距在500m以内时，定额乘以系数0.5.打、压预制钢筋混凝土方桩，单节长度超过20m时，按相应定额乘系数1.2打、压钢筋混凝土方桩定额已综合了按桩所需桩机费用，未包括接桩本身费用，发生时按相应接桩定额执行打压预应力空心方桩套用打压预应力管桩相应定额单位(群体)打预制钢筋砼方案桩工程量少于200M3,相应的 定额的打桩人工及机械乘1.23.预制钢筋混凝土方桩—工程量计算①打、压预制钢筋混凝土方桩：计量单位：m3 V=桩截面积*设计桩长（包括桩尖长度）②送桩： 计量单位：m3 V=桩截面积*（送桩长度+0.5m)送桩长度＝设计桩顶标高至自然地坪 ③接桩： 电焊接桩 计量单位： t 按包角钢或包钢板重量计算 ④凿桩头 计量单位：个 定额P75 ⑤桩机进退场费例题：如图所示:自然地坪标高 -0.3，桩顶标高-2.8，设计桩 长18Ｍ（包括桩尖），已知房屋 基础共有48根桩，Ｃ30预制钢筋 混凝土方桩，采用电焊接桩，包 角钢每根桩用量为12KG（假设）。
计算打桩、送桩与接桩的直接工 程费.4.预制钢筋混凝土方桩—示范教学计价结果5.预应力钢筋混凝土管桩—定额解读①预应力钢筋砼管桩按购入成品桩考虑 （打、压不含桩主材），已包括就位供桩，不再另行计算打压预应力钢筋砼管桩如设计要求需设置桩尖时另案第四章中的预埋铁件定额执行③桩头灌芯部分按人工挖孔桩灌芯定额执行；设计要求设置钢骨架、钢托板分别按第四章沉管桩钢筋笼和预埋铁件定额执行④打压预应力钢筋砼管桩定额已包括接桩费用，不再另行计 算 ⑤单位(群体)打预应力钢筋砼管桩工程量少于1000M,相应的 定额的打桩人工及机械乘1.256.预应力钢筋混凝土管桩—工程量计算①打压预应力钢筋砼管桩 计量单位：m L=设计桩长（不包括桩尖）②送预应力钢筋砼管桩 计量单位：m L=设计桩顶标高至自然地坪+0.5m③桩头灌芯 计量单位：m3 定额2-104,2-105V=管桩桩孔内径截面积×设计灌芯深度④钢骨架（钢筋笼） 计量单位： T（套4-421、422）⑤钢托板 计量单位： T （套4-433或4-434）⑥预制桩尖 按预埋铁件计算（套4-433或4-434）⑦凿桩头 计量单位： 个 （套2-155）⑧桩机进退场费 7.预应力钢筋混凝土管桩—示范教学例题：某工程打110根C60预应力钢筋混凝土管桩PTC-600（100），每根桩设 计桩长（不包括桩尖）25m，每根桩顶连接构造（假设）钢托板3.5kg，园钢 骨架38kg，桩顶灌注C25商品混凝土1.5m高；设计桩顶标高-3.5m，现场自然 地坪标高为-0.5m，计算该打桩工程的直接费。
1识图： 1、桩型是什么？ 2、自然地坪标高 ？ 3、桩顶标高？4、 共有多少根工程桩 ？.2工程量计算： 1、桩长？ 2、送桩长度？ 3、桩顶灌芯量？ 4、桩顶钢筋用量？ 5、凿桩头多少个？3定额套用： 1、选择正确的打 桩、送桩、桩顶灌 注混凝土、桩顶钢 筋、凿桩头子目； 2、注意正确的换 算；计价结果三、灌注混凝土桩1.沉管灌注混凝土桩施工工艺视频了解认识：沉管方式桩尖钢筋笼沉管灌注混凝土桩施工工艺视频回顾：•沉管方式：锤击式、振动式、静压振拔式•桩 尖: 可能有预制桩尖，也可能没有•钢 筋 笼：可能安放，也可能不安放认识：沉管方式桩尖钢筋笼2.沉管灌注混凝土桩—定额解读1.定额子目划分 n锤击式 n振动式 n静压振拔式2.定额子目包括 n沉 管 n灌 注提示：需根据施工方式选择对应 的子目定额子目未包括：预制桩尖制作、埋设 钢筋笼的制作、安放 沉管灌注混凝土桩—定额解读①沉管灌注砼桩定额子目未包括预制桩尖制作、埋设等，应另列定额子目其中预制桩尖制作、加劲圈按第四章规定(4-266+4-337，4-433)；埋设套2-50子目②灌注桩定额已包括混凝土灌注充盈量，实际不同时不予调整。
③振动式和静压振拔式沉管灌注砼桩，若安放钢筋笼，沉管部分人工和机械乘系数1.15，钢筋笼按4-421、4-422另列定额子目定额上册p45④单位(群体)打钻孔灌注桩工程量少于150M3,相应的定额的打桩人工及机械乘1.25成孔 单桩体积＝钢管外径×（设计桩长＋加灌长度）参数解读： •设计桩长不包括预 制桩尖 •加灌长度设计有规 定按规定，无规定 时按0.5m计设计桩顶标高达到 自然地坪时不计加灌长度 空打•空打部分套用沉管成孔部分额定； •空打部分体积＝ 钢管外径×（自然地坪标 高－桩顶标高－加灌长度）承台自然地坪桩顶标高持力层设计桩长（H）加灌长度空打部分 承台灌注混凝土：计量单位M3 单桩体积＝钢管外径×（设计桩长＋加灌长度）凿桩头：按个计算参数解读： •设计桩长不包括预 制桩尖 •加灌长度设计有规 定按规定，无规定 时按0.5m计设计桩顶标高达到 自然地坪时不计加灌长度 安放钢筋笼沉管灌注桩成孔2-41~2-49 空打部分2-41~2-49 灌注2-81~2-82 凿桩头：2-156 桩机进退场费附录2成孔2-41~2-49 空打部分2-41~2-49 灌注2-81~2-82 凿桩头：乘系数1.22-156H 桩钢筋：施工课程学4-421 4-422 桩机进退场费附录2.另加: 预制桩尖模板:4-337 预制桩尖浇捣:4-266 预制桩尖运输:4-4444-445 预制桩尖埋设:2-50 预制构件钢筋:4-4254-426 预埋铁件：4-4334-4343.沉管灌注混凝土桩—工程量计算安放钢筋笼预制桩尖三、示范教学4.沉管灌注混凝土桩—示范教学例题1.某工程自然地坪－1.0m,选用振动式沉管混凝土(C20)灌注桩（商品混凝土），桩长14m，桩顶标高－4.5m,管径325mm（无预制桩尖、不安放钢筋笼），根数68根。
试计算该桩基工程的定额预算价格例题2.某工程自然地坪－1.0m,选用振动式沉管混凝土(C20) 灌注桩，桩长14m，桩顶标高－4.5m,管径325mm（无预制桩 尖、安放钢筋笼），根数68根试计算该桩基工程的定额预 算价格注：（定额上册P45）安放钢筋笼者，沉管人工和机械 乘系数1.15.钢筋笼制作、安放另 列项目计算注：（定额上册P75）凿沉管灌注混凝土桩桩头有钢 筋笼者，定额乘系数1.2例题3：某工程自然地坪－1.0m,选用振动式沉管混凝土(C20) 灌注桩，桩长14m，桩顶标高－4.5m,管径325mm（桩尖采用A型 预制桩尖、安放钢筋笼），根数68根试计算该桩基工程的定 额预算价格讨论： 一般预制构件定额计价时，需套那些定额子目预制桩尖定额计价组成：预制桩尖浇捣： 4-266 预制桩尖模板： 4-337 预制桩尖运输： 4-444 4-445预制桩尖埋设： 2-50预制构件钢筋： 4-425 4-426 预埋铁件： 4-433 4-434 示 例3：某工程自然地坪－1.0m,选用振动式沉管混凝土(C20) 灌注桩，桩长14m，桩顶标高－4.5m,管径325mm（桩尖采 用A型预制桩尖、安放钢筋笼），根数68根。
试计算该桩 基工程的定额预算价格预制桩尖定额计价组成：预制桩尖浇捣： 4-266 预制桩尖模板： 4-337 预制桩尖运输： 4-444 4-445预制桩尖埋设： 2-50预制构件钢筋： 4-425 4-426 预埋铁件： 4-433 4-434补充小知识： ZJ1-14.0-A 表示Ф325MM，桩长14M,A型桩尖 ZJ2-15.0-B表示Ф377MM，桩长15M,B型桩尖 ZJ3-16.5-B表示Ф426MM，桩长16.5M,B型桩尖5.钻孔灌注桩—施工工艺利用钻孔（冲孔）机械在地基土层中成孔后，安放钢筋笼，灌注砼形成桩基，成孔一般采用泥浆护壁6.钻孔灌注桩—定额解读①定额综合考虑了穿越砂（粘）土层、碎卵石层因素，如设 计要求进入岩石层时，套用相应定额计算入岩增加费②桩孔设计需回填时，若填土按土石方工程松填土方定额套用，若填碎石按砌筑工程碎石垫层定额乘系数0.7③泥浆池的建造和拆除按成孔体积套用相应的定额泥浆外运按成孔体积和实际运距套用泥浆运输定额④单位(群体)打钻孔灌注桩工程量少于150M3,相应的定额的打桩人工及机械乘1.257.钻（冲）孔灌注桩—工程量计算 1.成孔体积：1 1）钻孔桩：计量单位：）钻孔桩：计量单位：m3m3 V=V=桩径截面积桩径截面积* *成孔长度成孔长度V V入岩增加入岩增加= =桩径截面积桩径截面积* *入岩长度入岩长度成孔长度成孔长度--------自然地坪至设计桩底标高自然地坪至设计桩底标高入岩长度入岩长度--------实际进入岩石层的长度实际进入岩石层的长度2 2）冲孔桩：计量单位：）冲孔桩：计量单位：m3m3 V V砂粘土层砂粘土层= =桩径截面积桩径截面积* *砂粘土层长度砂粘土层长度 V V碎卵石层碎卵石层= =桩径截面积桩径截面积* *碎卵石层长度碎卵石层长度 V V岩石层岩石层= =桩径截面积桩径截面积* *岩石层长度岩石层长度 其中：砂粘土层长度其中：砂粘土层长度+ +碎卵石层碎卵石层+ +岩石层长度岩石层长度= =成孔长度成孔长度②成桩：计量单位：m3V=桩径截面积*（设计桩长+加灌长度）设计桩长----桩顶标高至桩底标高加灌长度---按设计要求。
如无设计规定，桩长25m以内按0.5m；桩长35m以内按0.8m，桩长35m以上按1.2m③桩孔回填：计量单位：m3V=桩径截面积*回填深度回填深度=自然地坪至加灌长度顶面④泥浆池建拆与泥浆运输：计量单位：m3工程量按成孔工程量计取⑤凿桩头:计量单位：个 工程量同桩数⑥钢筋笼制作与安装: 计量单位：T按施工图净用量计算⑦桩机进退场费 附录28.钻（冲）孔灌注桩—示范教学例：某工程有直径1200mm钻盘式钻孔混凝土灌注桩C30商品混凝土水下混凝 土）36根已知：自然地坪-0.3，桩顶标高-4.6，桩底标高-29.00，进入岩石 层平均标高-26.5计算成孔、成桩、孔径回填土和泥浆池建拆与泥浆运输直 接工程费（运距12公里）1识图： 1.桩型是什么？ 2.自然地坪标高？ 3.桩顶标高？ 4.桩的根数？.2工程量计算： 1.成孔体积 2.灌浆体积 3.泥浆外运 4.泥浆池建造 5.桩孔回填 6.桩钢筋笼（另计）3定额套用： 1.选择正确子目；2.注意正确的换算 ；计价结果1识图： 1.桩型是什么。
