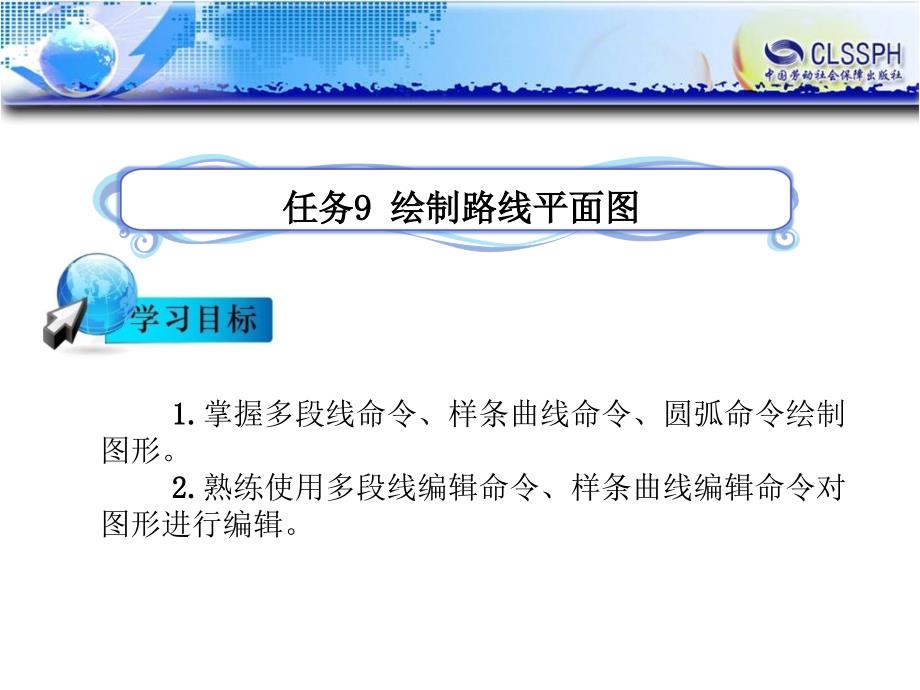

1.掌握多段线命令、样条曲线命令、圆弧命令绘制图形 2.熟练使用多段线编辑命令、样条曲线编辑命令对图形进行编辑任务9 绘制路线平面图,根据表9-1提供的点的坐标，绘制如图9-1所示路线平面图（单位为m）要求：只绘制图形不需标注尺寸图9-1 路线平面图,表9-1 路线平面图坐标表,图形要素：主要包括圆曲线、缓和曲线、回头曲线和直线 绘制过程：多段线命令绘制导线——圆弧命令绘制回头曲线——“圆”命令中“相切、相切、半径”选项绘制圆曲线与导线相切——多段线命令、 “多段线编辑”命令（或样条曲线命令）绘制缓和曲线一、多段线的绘制 多段线是由线段和圆弧构成的连续线段组，是一个单独图形对象在绘制过程中，操作者可以随意设置线宽 1.启用“多段线”命令 启用该命令有3种方法： （1）在菜单栏单击“绘图”|“多段线” （2）单击标准工具栏中的“多段线”按钮 （3）在命令行输入“PL(或PLINE)”2.命令格式 启用该命令后，命令行提示如下： 命令:_pline 指定起点: 当前线宽为0.0000 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:,3.参数 （1）指定下一个点 （2）圆弧（A）,器,（3）长度(L) （4）半宽(H) （5）宽度(W) （6）闭合(C) （7）角度(A) （8）方向(D) （9）直线(L) （10）半径(R) （11）第二点选项 （12）放弃(U),“线宽设置”对话框,【例】绘制如图9-2所示多段线。
其中，AB=100，AC=300，AD=400图9-2 多段线图例,使用直线命令绘制AD 命令:_pline （启用“多段线”命令 ） 指定起点: (单击确定A点位置) 当前线宽为 0.0000 ↙ 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:a↙(输入“a”，选择圆弧选项) 指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:a↙(输入“a”，选择角度选项) 指定包含角:180（输入圆弧的包含角度值）,指定圆弧的端点或[圆心(CE)/半径(R)]:（单击B点，确定AB弧） 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:w↙（输入“w”，选择宽度选项） 指定起点宽度 :0 ↙（输入起点宽度为0） 指定端点宽度 :10↙（输入端点宽度为10） 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:（单击D点，确定BD弧）,指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:w↙（输入“w”，选择宽度选项） 指定起点宽度 : 0 ↙（输入起点宽度为0） 指定端点宽度 : 10 ↙（输入端点宽度为10） 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: （单击C点，确定DC弧） 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线 (L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:w↙（输入“w”，选择宽度选项）,,指定起点宽度 :0 ↙（输入端点宽度为0） 指定端点宽度 :10 ↙（输入端点宽度为10） 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:（单击B点，确定CB弧） 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:l（输入“l”，选择直线选项）,指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w↙（输入“w”，选择宽度选项） 指定起点宽度 :10（输入起点宽度为0） 指定端点宽度 : 0（输入端点宽度为10） 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（单击A点或输入“c”闭合，确定BA直线）,,,二、编辑多段线 如果想改变多段线的颜色、线宽等特征，可以通过多段线编辑命令对其进行修改。
如果是直线、多边形、圆弧等非多段线的图形对象，可以通过多段线编辑命令，将图形转化为多段线1.启用“编辑多段线”命令 启用该命令有3种方法： （1）在菜单栏单击“修改”|“对象”|“多段线” （2）可以从工具栏上右键单击，调出“修改Ⅱ”工具条 单击标准工具栏上的“编辑多段线”按钮 （3）在命令行输入“PE（或PEDIT）”2.命令格式 启用该命令后，光标变成拾取状态，单击需要编辑的多段线，AutoCAD系统将给出如下提示： 命令:_pedit 选择多段线或[多条(M)]: 选定的对象不是多段线 是否将其转换为多段线? 输入选项 [闭合（C）/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]:,3.参数 （1）闭合（C） （2）合并（J） （3）宽度（W） （4）编辑顶点（E） （5）拟合(F) （6）样条曲线(S) （7）非曲线化(D) （8）线型生成(L) （9）放弃(U),【例】将如图9-3a所示封闭三角形图线改成如图9-3b所示线宽为3的多段线a) b) 图9-3 编辑多段线和样条曲线 a)封闭三角形 b)多段线,命令: _pedit （启用“多段线编辑”命令 ） 选择多段线或 [多条(M)]: 选定的对象不是多段线（选择三角形的一个边） 是否将其转换为多段线? ↙（将其转换为多段线） 输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]:w↙（输入“w”，选择宽度选项） 指定所有线段的新宽度:3↙（输入宽度值3）,输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]:j（输入字母“j”，选择合并选项） 选择对象: 指定对角点: 找到 2 个↙（选择其他两边） 绘制效果如图9-3b所示。
三、样条曲线的绘制 样条曲线是由多条线段光滑过渡而形成的曲线，其形状是由数据点、拟合点及控制点来控制的其中，数据点是在绘制样条曲线时，由操作者确定拟合点及控制点是由系统自动产生，用来编辑样条曲线 1.启用“样条曲线”命令 （1）在菜单栏单击“绘图”|“样条曲线” （2）单击标准工具栏中的“样条曲线”按钮 （3）在命令行中输入“SPL（或SPLINE）” 2.命令格式 命令: _Spline 指定第一个点或 [对象(O)]:(回车) 指定下一点: 指定下一点或 [闭合(C)/拟合公差(F)] : 3.参数 （1）对象（O） （2）闭合（C） （3）拟合公差（F）（图9-4） （4）起点切向,a） b) 图9-4 拟合公差 a)拟合公差为零 b)拟合公差为15,【例】利用“样条曲线”命令绘制如图9-5所示的样条曲线图9-5 样条曲线的绘制,命令:_spline（启用样条曲线命令） 指定第一个点或 [对象(O)]:（单击确定A点的位置）,指定下一点:（单击确定B点的位置） 指定下一点或 [闭合(C)/拟合公差(F)] :（单击确定C点的位置）,指定下一点或 [闭合(C)/拟合公差(F)] :（单击确定D点的位置） 指定下一点或 [闭合(C)/拟合公差(F)] :（单击确定E点的位置） 指定下一点或 [闭合(C)/拟合公差(F)] :（单击确定F点的位置） 指定下一点或 [闭合(C)/拟合公差(F)] :（单击确定G点的位置） 指定下一点或 [闭合(C)/拟合公差(F)] :↙ 指定起点切向:（移动鼠标，单击确定起点方向） 指定端点切向:（移动鼠标，单击确定端点方向）,四、样条编辑 样条曲线可以通过编辑样条曲线命令来编辑其数据点或通过点，从而改变其形状和特征。
1.编辑样条曲线的方法 编辑的方法有3种： （1）选择样条曲线，在菜单栏中单击“修改”|“对象”|“样条曲线” （2） 可以从标准工具栏上右键单击，调出“修改Ⅱ”工具条 , 单击 “样条编辑”按钮 3）在命令行中输入“SPE（或SPLINEDIT）” 2.命令格式 启用编辑样条曲线命令，光标变成拾取框状态，单击需要编辑的样条曲线，将给出如下提示： 命令:_splinedit 选择样条曲线: 输入选项 [拟合数据(F)/闭合(C)/移动顶点(M)/精度(R)/反转(E)/放弃(U)]:,3.参数 （1）拟合数据(F) 选择该选项命令后，命令行提示如下： 输入拟合数据选项 [添加(A)/闭合(C)/删除(D)/移动(M)/清理(P)/相切(T)/公差(L)]: 各项含义如下： 1）添加（A） 【例】在如图9-6a所示样条曲线上增加如图9-6b所示的拟合点命令:_splinedit（选择编辑样条曲线工具 ） 选择样条曲线:（选择样条曲线） 输入选项 [拟合数据(F)/闭合(C)/移动顶点(M)/精度(R)/反转(E)/放弃(U)]:f↙（输入“f”，选择拟合数据选项）,a) b) 图9-6增加拟合点 a)增加拟合点前 b)增加拟合点后,输入拟合数据选项 [添加(A)/闭合(C)/删除(D)/移动(M)/清理(P)/相切(T)/公差(L)/退出(X)] :a↙（输入“a”，选择添加选项） 指定控制点 :（指定要添加新点最近的数据点） 指定新点 :（单击确定的新点位置） 指定新点 :（单击确定的新点位置） 指定新点 :↙ 指定控制点 :↙ 输入拟合数据选项 [添加(A)/闭合(C)/删除(D)/移动(M)/清理(P)/相切(T)/公差(L)/退出(X)] :↙（返回“输入选项”提示）,a) b) 图9-7闭合样条曲线 a)闭合前 b)闭合后,2）闭合（C）（图9-7） 3）移动（M） 4）清理（P） 5）相切（T） 6）公差（L） 7）退出（X）,（2）移动顶点（M）（图9-8） 命令:_splinedit（启用编辑样条曲线命令） 选择样条曲线:（选择样条曲线） 输入选项 [拟合数据(F)/闭合(C)/移动顶点(M)/精度(R)/反转(E)/放弃(U)]:m ↙ 指定新位置或 [下一个(N)/上一个(P)/选择点(S)/退出(X)] :,图9-8 移动顶点,参数： 下一个（N） 上一个（P） 选择点（S） 退出（X）,五、圆弧的绘制 1.启用“圆弧”命令 启用该命令有3种方法： （1）在菜单栏中单击“绘图”|“圆弧”。
（2）单击标准工具栏上“圆弧”的按钮 （3）在命令行中输入“A(或ARC)”2.绘制圆弧的常用方法 采用第一种方法启用“圆弧”命令后，该命令右侧显示下拉命令菜单系，如图9-9所示在子命令菜单中提供了10种绘制圆弧的方法，操作者可根据自己的需要，选择相应的选项来进行圆弧的绘制图9-9 圆弧下拉菜单,（1）三点(P) 【例】绘制如图9-10所示圆弧ABC 命令:_arc（选择圆弧工具） 指定圆弧的起点或[圆心(C)]:（单击点A） 指定圆弧的第二个点或[圆心(C)/端点(E)]:（单击点B）,图9-10 画圆弧,（2）“起点、圆心、端点”画圆弧（S） （3）“起点、圆心、角度”。
